Baldor VECP3665T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VECP3665T

Severe Duty Motor - 5 hp, 1800 rpm, 3 ph, 208-230/460 V, 184TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1750 rpm Base, C-Face / Footless Mount, Continuous Duty

BaldorMFR # VECP3665TSKU # YLSINPJ5TIW1F0Q
Muhafaza tipiTEFC
Gövde (frame)184TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Severe Duty Motor - 5 hp, 1800 rpm, 3 ph, 208-230/460 V, 184TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1750 rpm Base, C-Face / Footless Mount, Continuous Duty

Baldor VECP3665T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)184TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ · 208.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıCSA EEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO) · UR · CCSA US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı1.7
Akım @ gerilim6.500 A @ 460.0 V · 14.000 A @ 208.0 V · 13.000 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi0642M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk18.16 IN
Güç faktörü79
Ürün ailesiKimyasal Proses (DC değil)
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1750 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568310045
Motor CategoryGeneral Severe Duty Motor
Motor Supply Voltage208-230/460 V
Base RPM1750 rpm
Warranty3 Year Warranty
Mounting TypeC-Face / Footless
IP Rating44/54
Harmonization Code8501.52.4000
Weight149.50 lbs
ApplicationsPetro-chemical plants, mines, quarries, foundries, pulp and paper plants, waste management facilities, chemical plants, and other processing industry applications requiring protection against corrosion caused by severe environmental operating conditions.
Additional DetailsTotally enclosed cast iron construction, Premium insulation system, Sealed frame fits, Gasketed conduit box, V-Ring shaft slinger, Stainless Steel nameplates, Corrosion resistant epoxy finish and Corrosion resistant hardware. Super-E® severe duty motors have NEMA Premium® efficiency, Class F insulation, 1.15 service factor and 3 year warranty. Positive lubrication system (PLS) on 250 frames and larger. C-Face Footless models include Drip Cover. Motors are marked for Division 2/Zone 2, Class I locations. Inverter Ready design with speed range and Inverter T. Code nameplate information, see chart on page 51 for specific motor information.
Product TypeSevere Duty Motors

Etiket Bilgileri

Katalog noVECP3665T
Spesifikasyon no06H480X182G1
Güç (HP)5 TE
Gerilim (V)208-230/460
Akım (A)14-13/6.5
Devir (rpm)1750
Gövde boyutu184TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiB
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6206
NEMA nominal verim (%)89.5
Güç faktörü79
Garanti edilen minimum verim (%)89.5
CC no010A
Sıcaklık koduT3C
Sıcaklık kodu160
Etiket noNP3257

Performans

Genel karakteristikler· 460 V, 60 Hz, 5 hp

Faz-faz direnci, 25 °C'de (Ω)2.63 Ω
Anma yükte sıcaklık artışı (°C)53° C
Servis faktörü yükünde sıcaklık artışı (°C)66° C
Yolverme yöntemiDOL
Devrilme torku53.9 lb-ft
Kalkış minimum torku (pull-up)22.4 lb-ft
Kilitli rotor torku31.8 lb-ft
Kalkış akımı (A)46.6 A
Faz-faz direnci, 25 °C'de (Ω)0.658 Ω
Anma yükte sıcaklık artışı (°C)53° C
Servis faktörü yükünde sıcaklık artışı (°C)65° C
Yolverme yöntemiDOL
Devrilme torku53.9 lb-ft
Kalkış minimum torku (pull-up)22.4 lb-ft
Kilitli rotor torku31.8 lb-ft
Kalkış akımı (A)93.2 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %641637581848581
Verim %085.189.790.389.888.486.889.2
Devir rpm17991789177717651752173717211743
Hat akımı A3.023.354.145.216.457.919.477.48
Güç W1461104208931084157527564164865
Tork lb-ft03.77.4311.21518.922.817.5

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·707 KB·English
Performans EğrisiPerformans EğrisiPDF·61 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

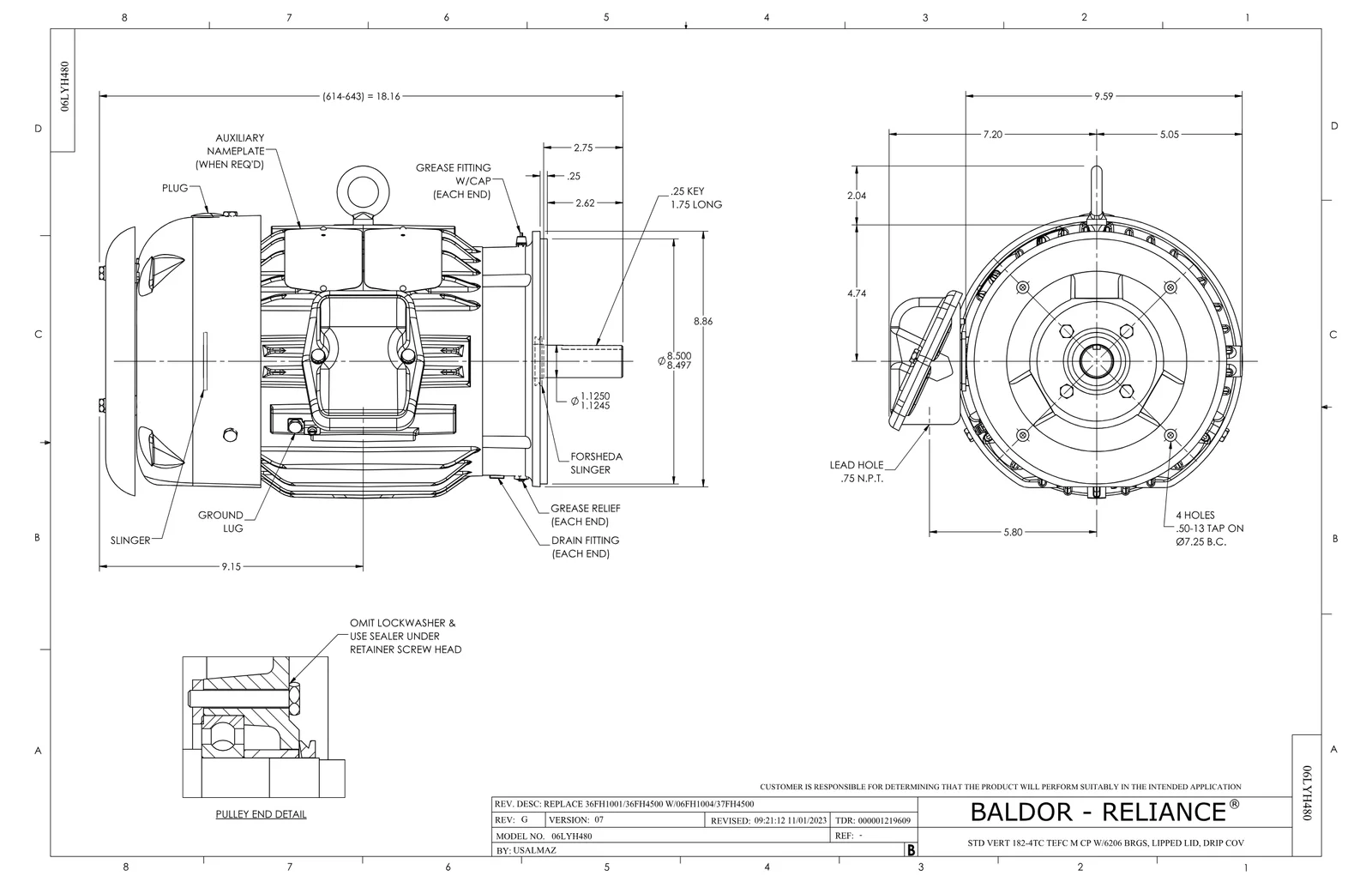

Boyut ÇizimiBoyut ÇizimiPDF·135 KB·English

CAD Dosyaları 7

Yedek Parçalar 4

Baldor VECP3665T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
36FN3000C01SPEXFN, PLASTIC, 5.25 OD, .912 ID1 adet 334 motor
HW4600B36SPV-RING SLINGER 1.188 X 1.380 X .24 VITON1 adet 252 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
