Detayları Gör
Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor VECP3581T-4
Severe Duty Motor - 1 hp, 1800 rpm, 3 ph, 460 V, 143TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1775 rpm Base, C-Face / Footless Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Severe Duty Motor - 1 hp, 1800 rpm, 3 ph, 460 V, 143TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1775 rpm Base, C-Face / Footless Mount, Continuous Duty
Baldor VECP3581T-4
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıCCSA US · CSA EEV · NEMA PREMIUM · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı1.2
Akım @ gerilim1.500 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)87.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduN
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 18 AWG
Motor tipi0524M
Montaj düzeniF1
Kutup sayısı4

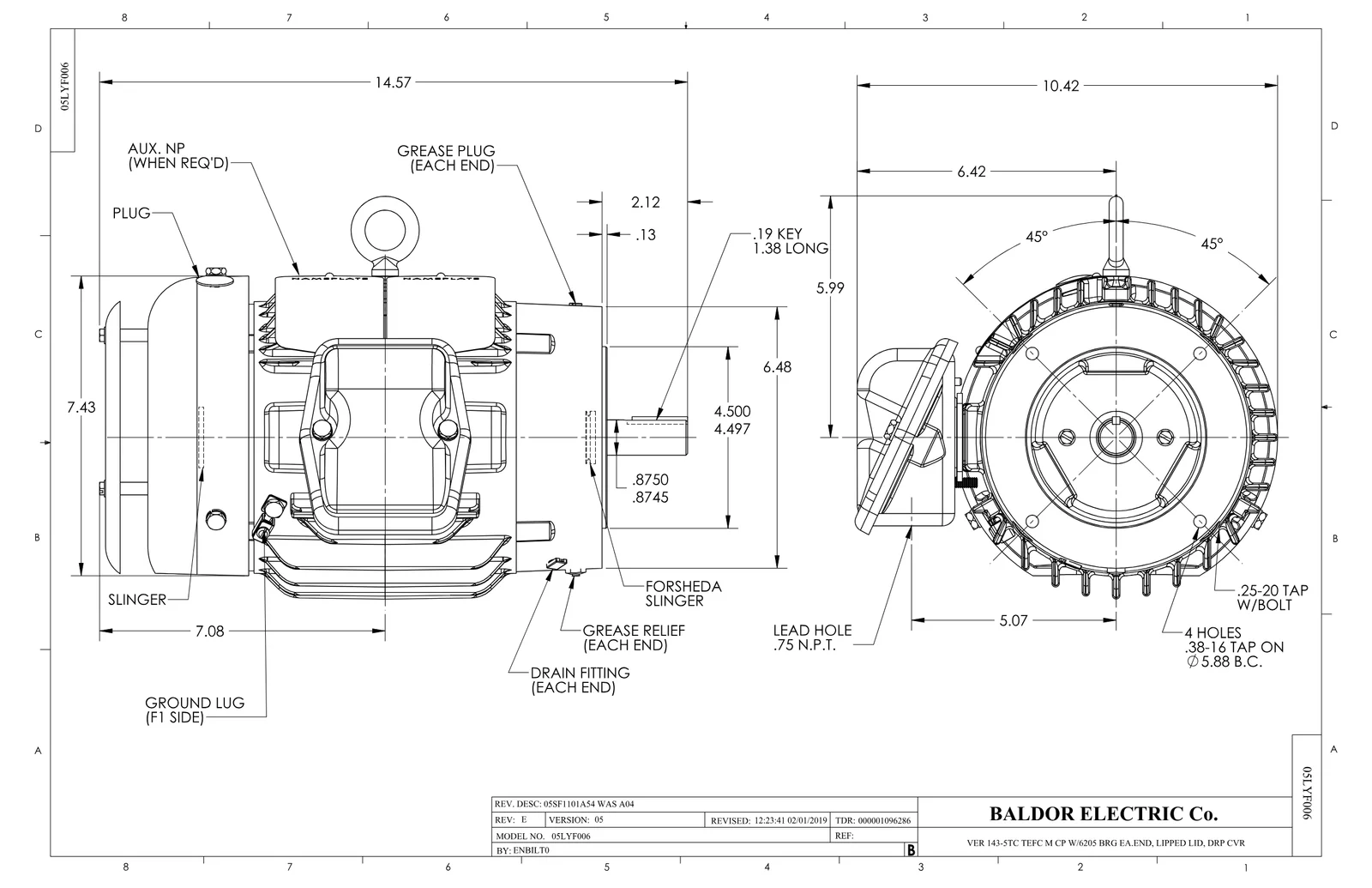

Toplam uzunluk14.57 IN
Güç faktörü72
Ürün ailesiKimyasal Proses (DC değil)
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1775 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT4
UPC781568547113
Motor CategoryGeneral Severe Duty Motor
Motor Supply Voltage460 V
Base RPM1775 rpm
Warranty3 Year Warranty
Mounting TypeC-Face / Footless
IP Rating44/54
Harmonization Code8501.51.6040
Weight64 lbs
ApplicationsPetro-chemical plants, mines, quarries, foundries, pulp and paper plants, waste management facilities, chemical plants, and other processing industry applications requiring protection against corrosion caused by severe environmental operating conditions.
Additional DetailsTotally enclosed cast iron construction, Premium insulation system, Sealed frame fits, Gasketed conduit box, V-Ring shaft slinger, Stainless Steel nameplates, Corrosion resistant epoxy finish and Corrosion resistant hardware. Super-E® severe duty motors have NEMA Premium® efficiency, Class F insulation, 1.15 service factor and 3 year warranty. Positive lubrication system (PLS) on 250 frames and larger. C-Face Footless models include Drip Cover. Motors are marked for Division 2/Zone 2, Class I locations. Inverter Ready design with speed range and Inverter T. Code nameplate information, see chart on page 51 for specific motor information.
Spec Sheetvw%5FACMotors%5FSevereDuty
Product TypeSevere Duty Motors
Etiket Bilgileri
Katalog noVECP3581T-4
Spesifikasyon no05F006X611G1
Güç (HP)1 TE
Gerilim (V)460
Akım (A)1.5
Devir (rpm)1775
Gövde boyutu143TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)N
NEMA tasarım harfiB
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6205
NEMA nominal verim (%)87.5
Güç faktörü72
Garanti edilen minimum verim (%)85.5
CC no010A
Sıcaklık koduT4
Sıcaklık kodu135
Etiket noNP3258
Performans
Genel karakteristikler· 460 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)15 Ω
Anma yükte sıcaklık artışı (°C)50° C
Servis faktörü yükünde sıcaklık artışı (°C)54° C
Yolverme yöntemiDOL
Devrilme torku14.24 lb-ft
Kalkış minimum torku (pull-up)8.16 lb-ft
Kilitli rotor torku9.46 lb-ft
Kalkış akımı (A)14.67 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 33 | 50 | 63 | 72 | 78 | 82 | 76 |
| Verim % | 0 | 73.6 | 83.3 | 86.3 | 87 | 87.1 | 86.5 | 87.1 |
| Devir rpm | 1799 | 1793 | 1787 | 1781 | 1774 | 1767 | 1760 | 1770 |
| Hat akımı A | 0.97 | 1.01 | 1.12 | 1.28 | 1.49 | 1.72 | 1.98 | 1.63 |
| Güç W | 63.52 | 262 | 448 | 645 | 857 | 1072 | 1292 | 986 |
| Tork lb-ft | 0 | 0.757 | 1.47 | 2.2 | 2.96 | 3.72 | 4.47 | 3.42 |
Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 6
Baldor VECP3581T-4 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75 | 2 adet | 1.543 motor |
| HW4600B32SP | V-RING SLINGER 1.000 X 1.540 X .24 VITON | 1 adet | 262 motor |
| HA1005A03SP | SLINGER, OD 1.750, ID .938, 205 BRG | 1 adet | 117 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
