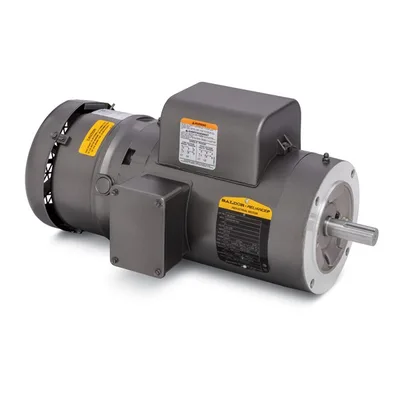

Baldor VBL3510T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VBL3510T

General Purpose Brake Motor - 1 hp, 1800 rpm, 1 ph, 115/230 V, 143TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1740 rpm Base, C-Face / Footless Mount, Continuous Duty

BaldorMFR # VBL3510TSKU # YLSQK8MXRSO9Q8M
Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış1.000 HP @ 60 HZ
Faz1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Brake Motor - 1 hp, 1800 rpm, 1 ph, 115/230 V, 143TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1740 rpm Base, C-Face / Footless Mount, Continuous Duty

Baldor VBL3510T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Fren torku6.0 lb-ft
Akım @ gerilim4.650 A @ 230.0 V · 9.250 A @ 115.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)80.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.7 a
Ön yüz koduFren Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3526LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk17.86 IN
Güç faktörü85
Ürün ailesiGenel amaçlı
Ürün tipiFRENLİ MOTOR
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.25
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1740 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568115367
Motor CategoryGeneral Purpose Brake Motor
Motor Supply Voltage115/230 V
Base RPM1740 rpm
Warranty2 Year Warranty
Type Of BearingBall
Harmonization Code8501.40.6040
Weight49 lbs
ApplicationsMachine tools, conveyors, door operators, speed reducers, any application requiring quick stops and positive hold.
Additional DetailsSpring-set brake. Power off operation manual release. Resets automatically. Brakes internally connected to motor on 215T and smaller.
Mounting TypeC-Face / Footless

Etiket Bilgileri

Katalog noVBL3510T
Spesifikasyon no35E692G241
Güç (HP)1
Gerilim (V)115/230
Akım (A)9.25/4.65
Devir (rpm)1740
Gövde boyutu143TC
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)80
Güç faktörü85
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1256L

Performans

Genel karakteristikler· 230 V, 60 Hz, 1 hp

Faz-faz direnci, 25 °C'de (Ω)2.835 Ω / 1.4934 Ohms B Ph
Anma yükte sıcaklık artışı (°C)54° C
Servis faktörü yükünde sıcaklık artışı (°C)76° C
Yolverme yöntemiDOL
Devrilme torku7.77 lb-ft
Kalkış minimum torku (pull-up)6.11 lb-ft
Kilitli rotor torku9.4 lb-ft
Kalkış akımı (A)36.9 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %2050687985899189
Verim %063.475.578.578.476.272.276.2
Devir rpm1798.91784.31770.71755.41737.91715.61686.41716
Hat akımı A2.412.623.143.894.835.987.415.98
Güç W111300496711951122215401222
Tork lb-ft00.75191.4882.243.0233.8214.6453.82

Dokümanlar ve CAD

Bu ürüne ait 4

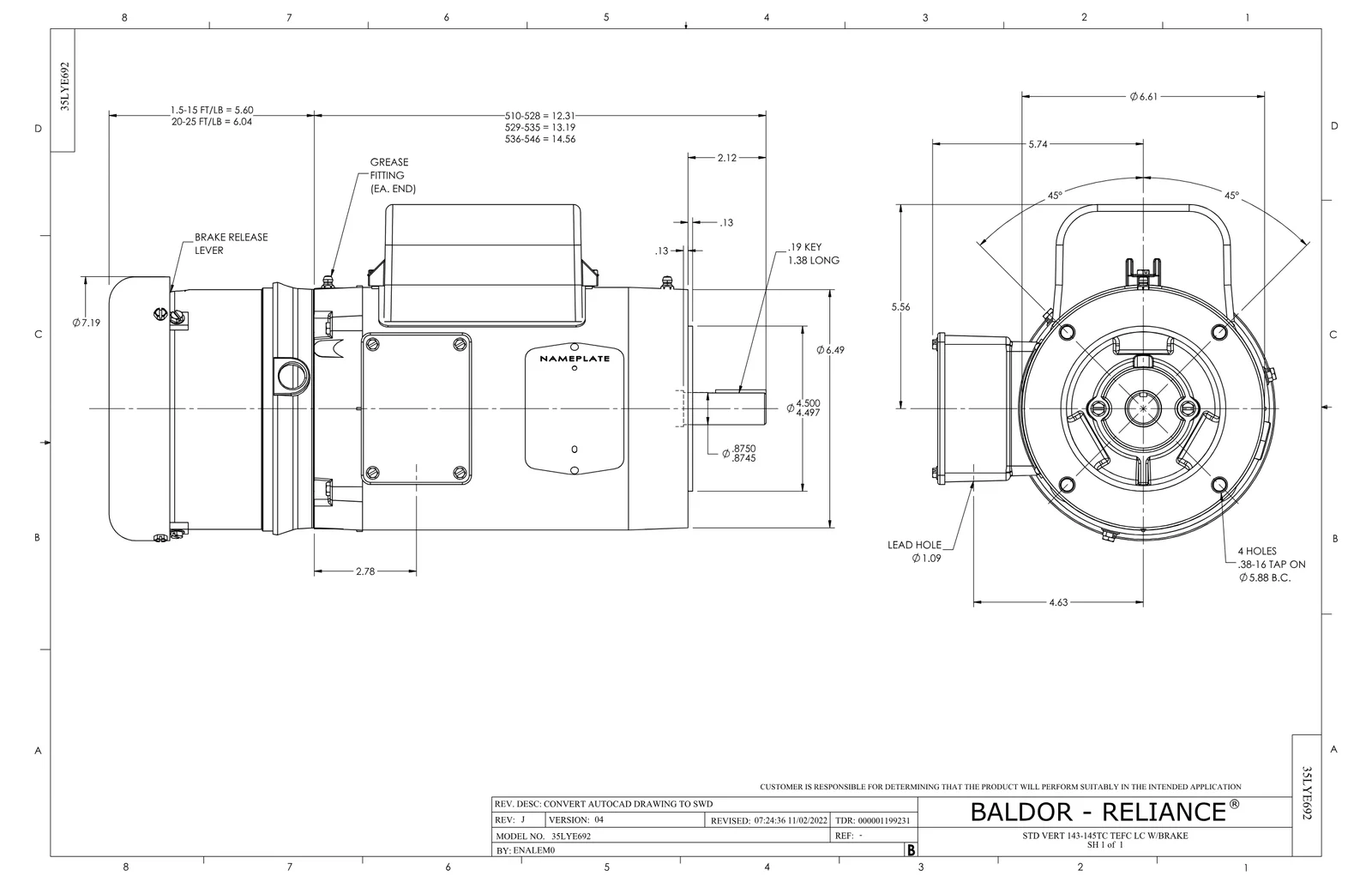

Boyut ÇizimiBoyut ÇizimiPDF·108 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·40 KB·English
Teknik DatasheetTeknik DatasheetPDF·591 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 7

Yedek Parçalar 5

Baldor VBL3510T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
EC1540A06SPELEC CAP, 540-648 MFD, 125V, 2.06D X 4.1 adet 53 motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
HA1014A02SPSPL SPACER FOR FAN COVER MTD ON BRAKE3 adet 28 motor
35FN3002A01SPEXFN, PLASTIC, 6.376 OD, .625 ID W/FLAT1 adet 19 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
