Baldor UCME759

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor UCME759

Farm Duty - Vane Axial Grain Dryer Motor - 7-1/2 hp / 9-2/10 hp, 3600 rpm, 3 ph, 208-230/460 V, 184TZ Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # UCME759SKU # YLS14Q9OFA9QIVE
Muhafaza tipiTEAO
Gövde (frame)184TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ · 9.200 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty - Vane Axial Grain Dryer Motor - 7-1/2 hp / 9-2/10 hp, 3600 rpm, 3 ph, 208-230/460 V, 184TZ Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

Baldor UCME759

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEAO
Gövde (frame)184TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ · 9.200 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ · 208.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim8.500 A @ 460.0 V · 18.800 A @ 208.0 V · 17.000 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)8.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduM
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıBoru veya boru adaptörü
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi3640M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk16.87 IN
Güç faktörü90
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.00
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568122259
Motor CategoryGrain Dryer Motor (Vane Axial)
Motor Supply Voltage208-230/460 V
Base RPM3450 rpm
Warranty3 Year Warranty
Type Of BearingBall
IP Rating44
Harmonization Code8501.52.4000
Weight85 lbs
ApplicationsVane axial fan crop dryers.
Additional DetailsShaft 3/4” longer than NEMA standard, shaft keyed, drilled and tapped with internal 1/4-20 tap 1” deep. Thermostats. Epoxy paint. TEAO motors have sealed bearings, drive end seal and v-ring slinger to prevent moisture and contaminant ingress.
Mounting TypeFoot

Etiket Bilgileri

Katalog noUCME759
Spesifikasyon no36Q213W514G1
Güç (HP)7.5-9.2 AIR OVER
Gerilim (V)208-230/460
Akım (A)18.8-17/8.5
Devir (rpm)3450
Gövde boyutu184TZ
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)M
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)89.5
Güç faktörü90
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiTEAO
Etiket noNP1279L

Performans

Genel karakteristikler· 460 V, 60 Hz, 9.8 hp

Faz-faz direnci, 25 °C'de (Ω)1.32 Ω
Anma yükte sıcaklık artışı (°C)72° C
Yolverme yöntemiDOL
Devrilme torku68 lb-ft
Kalkış minimum torku (pull-up)51 lb-ft
Kilitli rotor torku56 lb-ft
Kalkış akımı (A)100 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %157689939595940
Verim %08588888785830
Devir rpm35953557351834783434338933400
Hat akımı A2.74.16.5911.614.417.60
Güç W323222942596316841010619128610
Tork lb-ft03.757.511.251518.7522.50

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·608 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

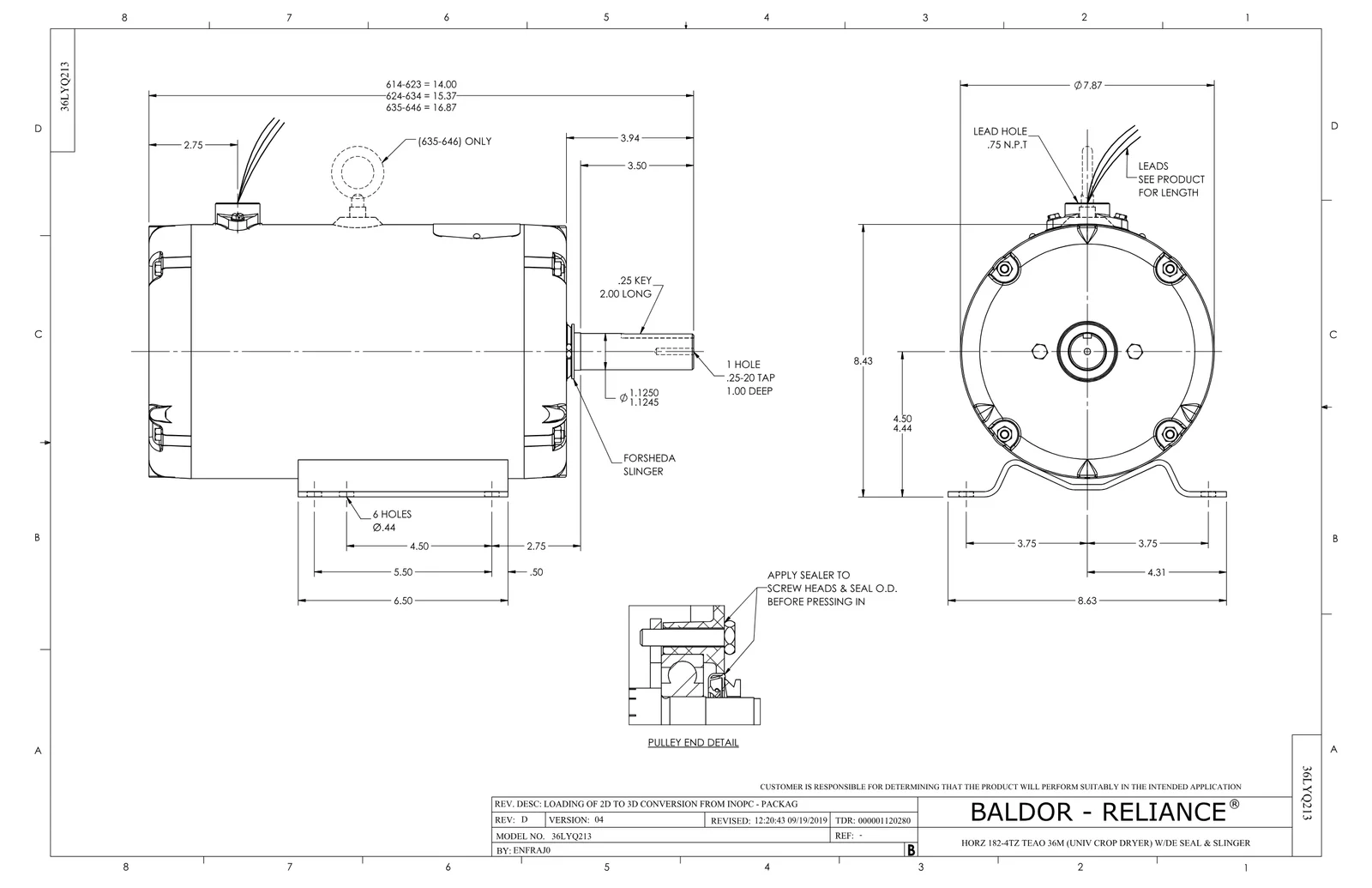

Boyut ÇizimiBoyut ÇizimiPDF·107 KB·English

CAD Dosyaları 9

Yedek Parçalar 3

Baldor UCME759 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
HW4600B36SPV-RING SLINGER 1.188 X 1.380 X .24 VITON1 adet 252 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor

Aksesuarlar 2

Baldor UCME759 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
36-3301FDC FACE KIT FARM DUTY 182-4TC ENCL, 6206 5 motor
36EP1304A62SPFLANGE MTD ENDPLATE 182-4TD -ENCL (LESS 47 motor
