Baldor UCLE1015
Farm Duty - Vane Axial Grain Dryer Motor - 10 hp / 15 hp, 3600 rpm, 1 ph, 230 V, 215Z Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3500 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEAO
Gövde (frame)215Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış15.000 HP @ 60 HZ · 10.000 HP @ 60 HZ
Faz1
Ürün Hakkında
Farm Duty - Vane Axial Grain Dryer Motor - 10 hp / 15 hp, 3600 rpm, 1 ph, 230 V, 215Z Frame, TEAO (Totally Enclosed Air Over) Enclosure, 60 Hz, 3500 rpm Base, Foot Mount, Continuous Duty
Baldor UCLE1015
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEAO
Gövde (frame)215Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış15.000 HP @ 60 HZ · 10.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim46.000 A @ 230.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)46.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıBoru veya boru adaptörü
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 8 AWG, A PH
Motor tipi3750LC
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk18.56 IN
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3500 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568222065
Motor CategoryGrain Dryer Motor (Vane Axial)
Motor Supply Voltage230 V
Base RPM3500 rpm
Full Load Efficiency84.00 %
Harmonization Code8501.40.6040
Weight160 lbs
ApplicationsVane axial fan crop dryers.
Additional DetailsShaft 3/4” longer than NEMA standard, shaft keyed, drilled and tapped with internal 1/4-20 tap 1” deep. Thermostats. Epoxy paint. TEAO motors have sealed bearings, drive end seal and v-ring slinger to prevent moisture and contaminant ingress.
Mounting TypeFoot
Etiket Bilgileri
Katalog noUCLE1015
Spesifikasyon no37N421Y921G1
Güç (HP)10-15
Gerilim (V)230
Akım (A)46-61
Devir (rpm)3500
Gövde boyutu215Z
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfi-
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Gövde koruma tipiTEAO
Etiket noNP1279L
Performans
Genel karakteristikler· 230 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.0724 Ω / 0.851 Ohms B Ph
Yolverme yöntemiDOL
Devrilme torku96 lb-ft
Kalkış minimum torku (pull-up)25.4 lb-ft
Kilitli rotor torku32.8 lb-ft
Kalkış akımı (A)391 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 22 | 70 | 85 | 89 | 91 | 91 | 90 | 0 |
| Verim % | 0 | 76.8 | 85.9 | 88.1 | 87.8 | 86.7 | 84.3 | 0 |
| Devir rpm | 3599 | 3580 | 3562 | 3542 | 3518 | 3491 | 3456 | 0 |
| Hat akımı A | 17.3 | 23.3 | 34 | 46.9 | 61.2 | 77 | 94.6 | 0 |
| Güç W | 875 | 3724 | 6626 | 9637 | 12806 | 16086 | 19653 | 0 |
| Tork lb-ft | 0 | 5.625 | 11.25 | 16.875 | 22.5 | 28.125 | 33.75 | 0 |

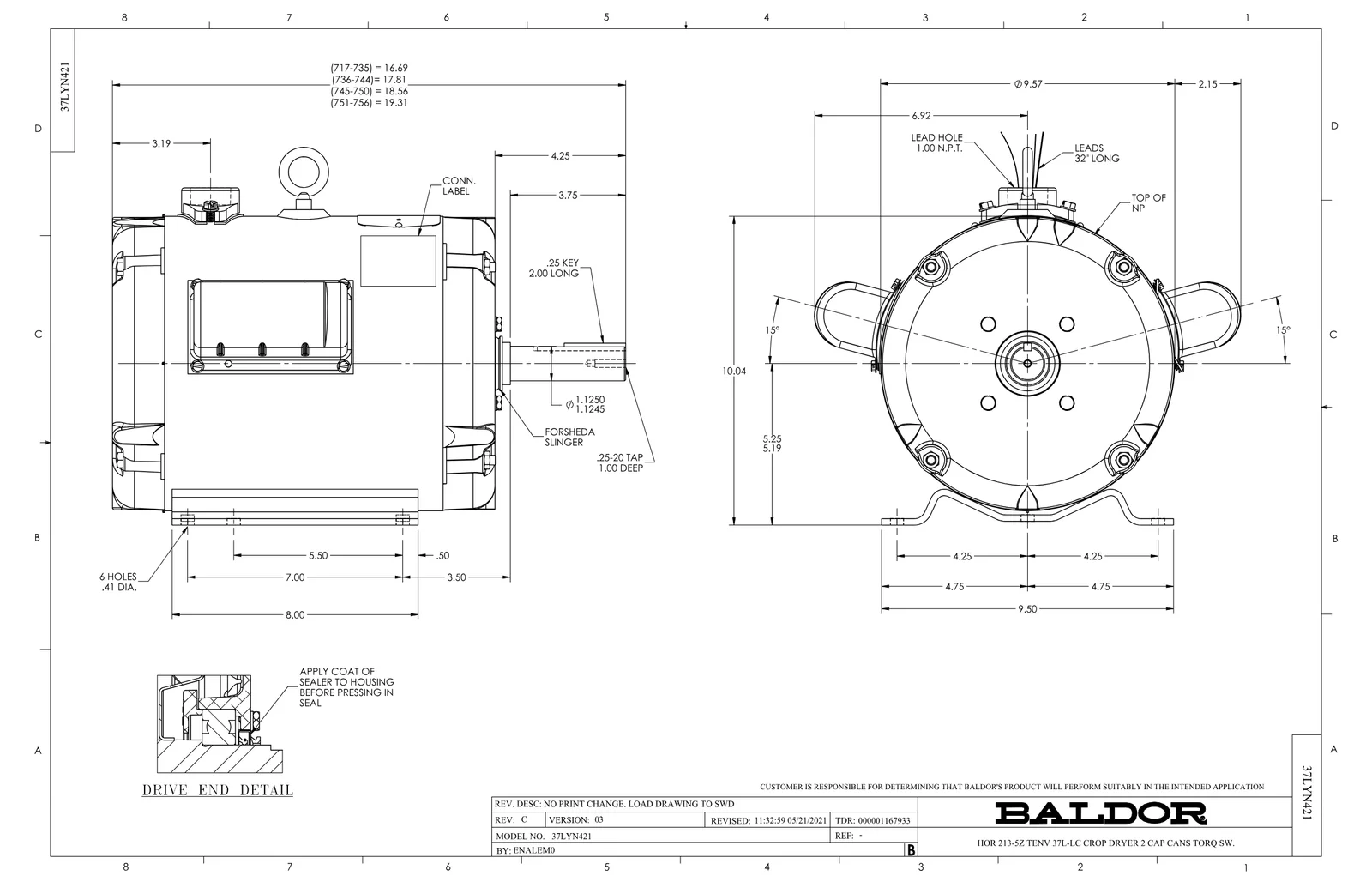

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 5
Baldor UCLE1015 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3060F10SP | CYL OIL CAP 60MFD/370V | 1 adet | 14 motor |
| 35CB4802A02SP | CAPACITOR COVER, STAMPED X | 2 adet | 103 motor |
| HW4600B31SP | V-RING SLINGER 1.438 X 1.758 X .24 VITON | 1 adet | 32 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 1
Baldor UCLE1015 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 37-3301FD | C FACE KIT FARM DUTY 213-5TC, ENCL, 6307 | 5 motor |
