Baldor UCL345

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor UCL345

Farm Duty - Vane Axial Grain Dryer Motor - 3 hp / 4-1/2 hp, 3600 rpm, 1 ph, 230 V, 182Z Frame, OAO (Open Air-Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # UCL345SKU # YLSMVLLJOWRM1ES
Muhafaza tipiODP
Gövde (frame)182Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış4.500 HP @ 60 HZ · 3.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty - Vane Axial Grain Dryer Motor - 3 hp / 4-1/2 hp, 3600 rpm, 1 ph, 230 V, 182Z Frame, OAO (Open Air-Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

Baldor UCL345

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiODP
Gövde (frame)182Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış4.500 HP @ 60 HZ · 3.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim22.000 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)74.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)22.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduF
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıBoru veya boru adaptörü
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 12 AWG, A PH
Motor tipi3634L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk14.88 IN
Güç faktörü86
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
Servis faktörü1.00
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568122181
Motor CategoryGrain Dryer Motor (Vane Axial)
Motor Supply Voltage230 V
Base RPM3450 rpm
Harmonization Code8501.40.6040
Weight73 lbs
ApplicationsVane axial fan crop dryers.
Additional DetailsShaft 3/4” longer than NEMA standard, shaft keyed, drilled and tapped with internal 1/4-20 tap 1” deep. Thermostats. Epoxy paint. TEAO motors have sealed bearings, drive end seal and v-ring slinger to prevent moisture and contaminant ingress.
Mounting TypeFoot

Etiket Bilgileri

Katalog noUCL345
Spesifikasyon no36F549-2510
Güç (HP)3-4.5 AIR OVER
Gerilim (V)230
Akım (A)22
Devir (rpm)3450
Gövde boyutu182Z
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)F
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)74
Güç faktörü86
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiOPEN
Etiket noNP1279L

Performans

Genel karakteristikler· 230 V, 60 Hz, 4.5 hp

Faz-faz direnci, 25 °C'de (Ω)0.393 Ω / 1.72 Ohms B Ph
Yolverme yöntemiDOL
Devrilme torku18 lb-ft
Kalkış minimum torku (pull-up)16 lb-ft
Kilitli rotor torku14 lb-ft
Kalkış akımı (A)115 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %255774838789900
Verim %061.173.477.578.577.976.10
Devir rpm35923565353635043469342833800
Hat akımı A910.513.417.121.426.332.10
Güç W5181409232732754268531364350
Tork lb-ft01.73.45.16.88.510.20

Dokümanlar ve CAD

Bu ürüne ait 4

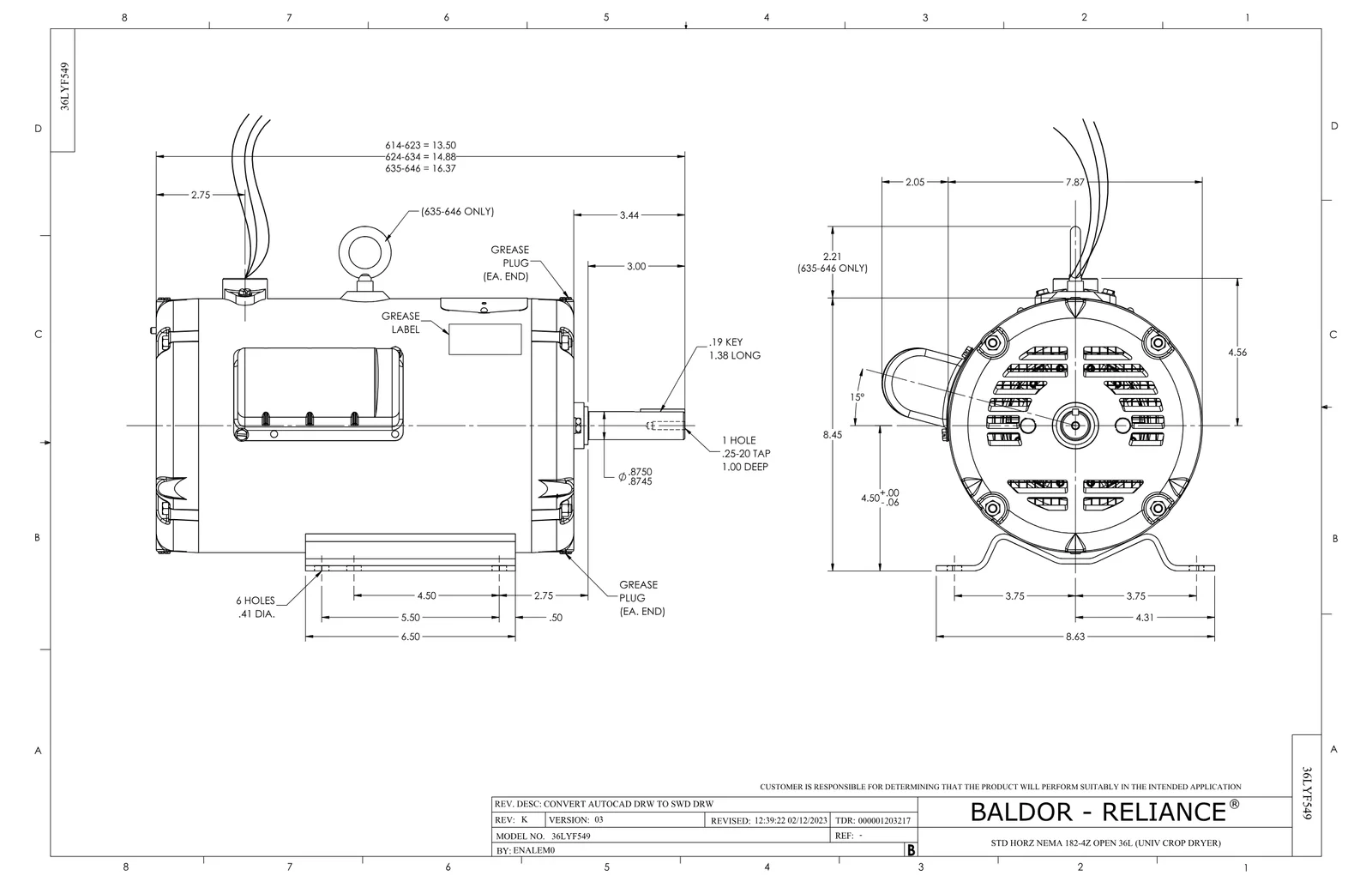

Boyut ÇizimiBoyut ÇizimiPDF·128 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·35 KB·English
Teknik DatasheetTeknik DatasheetPDF·609 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 9

Yedek Parçalar 4

Baldor UCL345 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
EC1216C06SPELEC CAP, 216-259 MFD, 250V, 2.06D X 4.1 adet 45 motor
35CB4802A02SPCAPACITOR COVER, STAMPED X1 adet 103 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
