Baldor UCL3145

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor UCL3145

Farm Duty - Vane Axial Grain Dryer Motor - 3 hp / 4-1/2 hp, 3600 rpm, 1 ph, 230 V, 145TZ Frame, OAO (Open Air-Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # UCL3145SKU # YLSHX3DILVRPZH7
Muhafaza tipiOLC
Gövde (frame)145TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış4.500 HP @ 60 HZ · 3.000 HP @ 60 HZ
Faz1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty - Vane Axial Grain Dryer Motor - 3 hp / 4-1/2 hp, 3600 rpm, 1 ph, 230 V, 145TZ Frame, OAO (Open Air-Over) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty

Baldor UCL3145

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiOLC
Gövde (frame)145TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış4.500 HP @ 60 HZ · 3.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim14.300 A @ 230.0 V · 21.500 A @ 208.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)77.8 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)14.3 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıBoru veya boru adaptörü
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 12 AWG, A PH
Motor tipi3540LC
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk15.63 IN
Güç faktörü91
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568205273
Motor CategoryGrain Dryer Motor (Vane Axial)
Motor Supply Voltage230 V
Base RPM3450 rpm
Harmonization Code8501.40.6040
Weight60 lbs
ApplicationsVane axial fan crop dryers.
Additional DetailsShaft 3/4” longer than NEMA standard, shaft keyed, drilled and tapped with internal 1/4-20 tap 1” deep. Thermostats. Epoxy paint. TEAO motors have sealed bearings, drive end seal and v-ring slinger to prevent moisture and contaminant ingress.
Mounting TypeFoot

Etiket Bilgileri

Katalog noUCL3145
Spesifikasyon no35T926T819
Güç (HP)3-4.5 AIR OVER
Gerilim (V)230
Akım (A)14.3-20
Devir (rpm)3450
Gövde boyutu145TZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfi-
Yalıtım sınıfıF
NEMA nominal verim (%)77.8
Güç faktörü91
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6203
Gövde koruma tipiOLC
Etiket noNP1279L

Performans

Genel karakteristikler· 230 V, 60 Hz, 4.5 hp

Faz-faz direnci, 25 °C'de (Ω)0.462 Ω / 2.24 Ohms B Ph
Yolverme yöntemiDOL
Devrilme torku17 lb-ft
Kalkış minimum torku (pull-up)10.5 lb-ft
Kilitli rotor torku13 lb-ft
Kalkış akımı (A)136 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %387083899293930
Verim %057.471.576.878.578.477.10
Devir rpm35923569354435163486345134090
Hat akımı A7.19.212.31620.32530.40
Güç W6211501239433164289531464060
Tork lb-ft01.73.45.16.88.510.20

Dokümanlar ve CAD

Bu ürüne ait 4

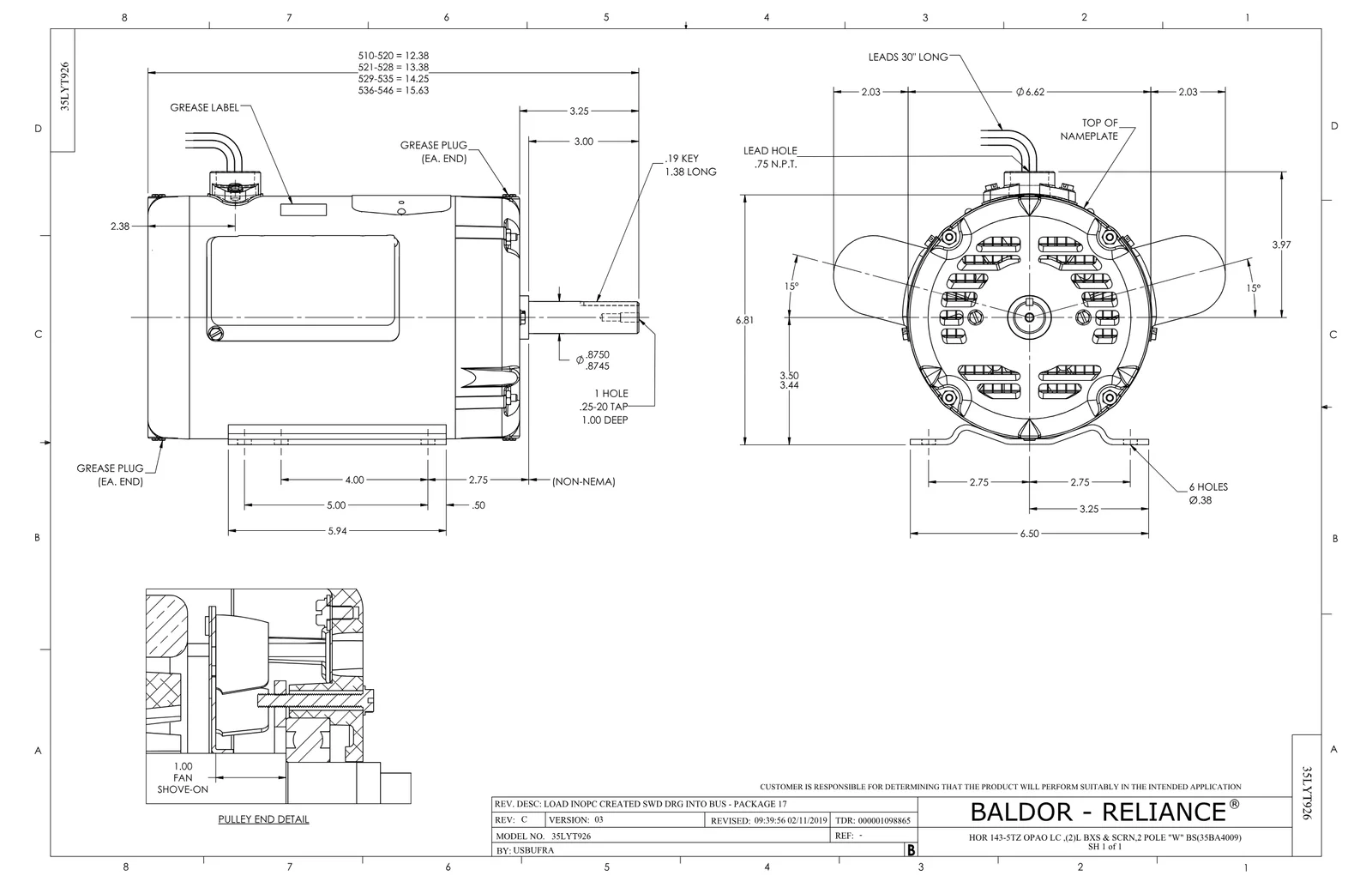

Boyut ÇizimiBoyut ÇizimiPDF·145 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·37 KB·English
Teknik DatasheetTeknik DatasheetPDF·628 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 9

Yedek Parçalar 3

Baldor UCL3145 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
OC3030F11SPCAPACITOR 30 MFD 370 VAC1 adet 33 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
35CB4802A02SPCAPACITOR COVER, STAMPED X2 adet 103 motor
