Baldor UCC10150
Baldor UCC10150; 10-15 HP, 3450 rpm, 1 faz 230 V 60 Hz, 215Z gövde, ODP (açık, damlamaya dayanıklı) muhafazalı, tarım tipi genel amaçlı AC elektrik motorudur.
Muhafaza tipiODP
Gövde (frame)215Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiYağlı kondansatörle yolverme ve çalışma
Frekansta çıkış15.000 HP @ 60 HZ · 10.000 HP @ 60 HZ
Ürün Hakkında
Baldor UCC10150; 10-15 HP, 3450 rpm, 1 faz 230 V 60 Hz, 215Z gövde, ODP (açık, damlamaya dayanıklı) muhafazalı, tarım tipi genel amaçlı AC elektrik motorudur.
Baldor UCC10150
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)215Z
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiYağlı kondansatörle yolverme ve çalışma
Frekansta çıkış15.000 HP @ 60 HZ · 10.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim41.000 A @ 230.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)83.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)41.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduC
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıBoru veya boru adaptörü
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 8 AWG, A PH
Motor tipi3740C
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk18.57 IN
Güç faktörü98
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
Servis faktörü1.00
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568122396
Etiket Bilgileri
Katalog noUCC10150
Spesifikasyon no37E764W977
Güç (HP)10-15 AIR OVER
Gerilim (V)230
Akım (A)41-57
Devir (rpm)3450
Gövde boyutu215Z
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)C
NEMA tasarım harfi-
Yalıtım sınıfıF
NEMA nominal verim (%)83
Güç faktörü98
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Gövde koruma tipiOPEN
Etiket noNP1279L
Performans
Genel karakteristikler· 230 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.196 Ω / 0.344 Ohms B Ph
Yolverme yöntemiDOL
Devrilme torku46 lb-ft
Kalkış minimum torku (pull-up)5.3 lb-ft
Kilitli rotor torku6.5 lb-ft
Kalkış akımı (A)245 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 39 | 78 | 92 | 98 | 99 | 99 | 99 | 0 |
| Verim % | 0 | 68.7 | 81.5 | 85.1 | 85.2 | 83.2 | 79.1 | 0 |
| Devir rpm | 3594 | 3565 | 3533 | 3496 | 3453 | 3400 | 3324 | 0 |
| Hat akımı A | 16.3 | 22.7 | 32.4 | 43.9 | 57.4 | 73.1 | 93.2 | 0 |
| Güç W | 1462 | 4201 | 7019 | 9978 | 13125 | 16543 | 20414 | 0 |
| Tork lb-ft | 0 | 5.7 | 11.4 | 17.1 | 22.8 | 28.5 | 34.2 | 0 |

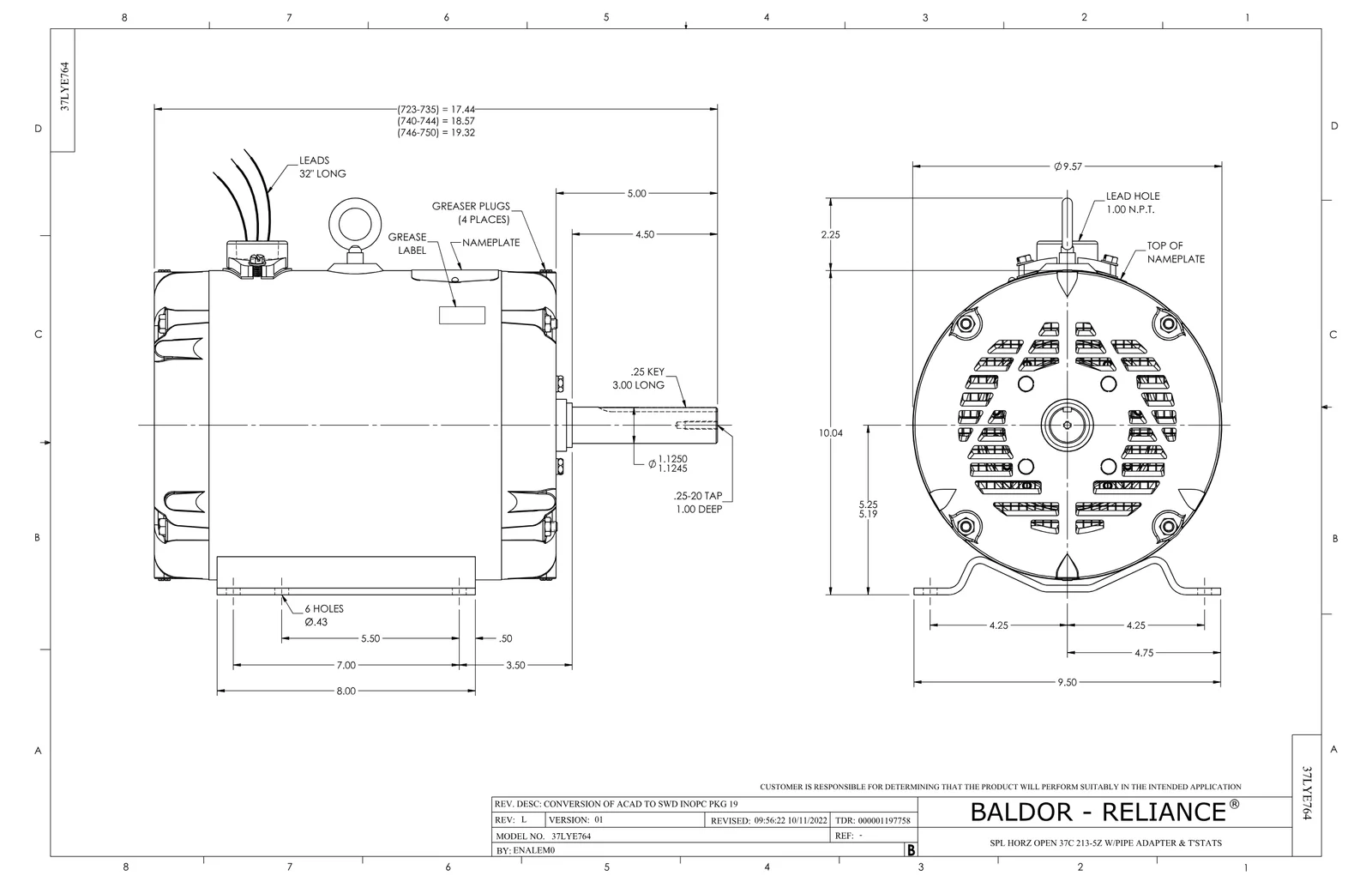

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 2
Baldor UCC10150 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
