Baldor SPM4117T
Super Premium SP4 Severe Duty Motor - 30 hp, 1200 rpm, 3 ph, 230/460 V, 326T Frame, TEFC Enclosure, 60 Hz, 1185 rpm Base, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)326T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Ürün Hakkında
Super Premium SP4 Severe Duty Motor - 30 hp, 1200 rpm, 3 ph, 230/460 V, 326T Frame, TEFC Enclosure, 60 Hz, 1185 rpm Base, Continuous Duty
Baldor SPM4117T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)326T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D; CLII GP F,G
Tehlikeli alan bölümüDivision II
Kurum onaylarıCSA · CURUSEEV · NEMA PREMIUM · NEMA_PREMIUM · WEEE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim78.000 A @ 230.0 V · 39.000 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)94.1 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)39.0 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
KVA koduK
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)1800 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 8 AWG
Motor tipi1280M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk30.71 IN
Güç faktörü76
Ürün ailesiKimyasal Proses (DC değil)
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı2.125 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1185 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568589595
Motor Supply Voltage230/460 V
Base RPM1185 rpm
Drive End Bearing Size6312
Opposite Drive End Bearing Size6312
Mounting TypeFoot Mount
IP RatingNONE
Weight675 lbs.
Product TypeSevere Duty Motors
Etiket Bilgileri
Katalog noSPM4117T
CC no010A
Ağırlık675
Spesifikasyon no12T116Z338
Gövde boyutu326T
Gövde koruma tipiTEFC
Koruma sınıfı (IP)55
Çalışma sınıfı40C AMB-CONT
NEMA nominal verim (%)94.1
Güç (HP)30
Gerilim (V)230/460
Akım (A)78/39
Devir (rpm)1185
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiA
Güç faktörü76
Servis faktörü1.15
Rulman (tahrik tarafı)6312
Rulman (tahrik karşı tarafı)6312
YağlamaPOLYREX EM
SL HZ0.8
Sabit güç60
TO90
Atalet (WK²)15.3
Maks. devir (rpm)1800
Sabit tork6
TO60
Mıknatıslanma akımı (A)39/19.5
Değişken tork3
TO60
Sıcaklık koduT3C
Sınıf I invertör sıcaklık koduT3
Sıcaklık kodu200
Sıcaklık kodu160
Sınıf II invertör sıcaklık koduT3
Sıcaklık kodu200
Sıcaklık koduT3C
Sıcaklık kodu160
Etiket noNP4439B01C23L
Performans
Genel karakteristikler· 460 V, 60 Hz, 30 hp
Faz-faz direnci, 25 °C'de (Ω)0.20356 Ω
Anma yükte sıcaklık artışı (°C)45° C
Servis faktörü yükünde sıcaklık artışı (°C)54° C
Yolverme yöntemiDOL
Devrilme torku433 lb-ft
Kalkış minimum torku (pull-up)253 lb-ft
Kilitli rotor torku288 lb-ft
Kalkış akımı (A)285 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 4 | 37 | 58 | 70 | 76 | 79 | 81 | 78 |
| Verim % | 0 | 89.9 | 93.6 | 94.4 | 94.3 | 93.9 | 93.3 | 94.1 |
| Devir rpm | 1198.9 | 1197.1 | 1193.8 | 1190.5 | 1186.9 | 1183 | 1178.4 | 1185 |
| Hat akımı A | 19.6 | 21.4 | 25.9 | 32.1 | 39.2 | 47.3 | 56.1 | 44.1 |
| Güç W | 590 | 6298 | 12043 | 17850 | 23773 | 29842 | 36061 | 27414 |
| Tork lb-ft | 0 | 33.31 | 66.48 | 99.64 | 133.1 | 166.9 | 201.1 | 153 |

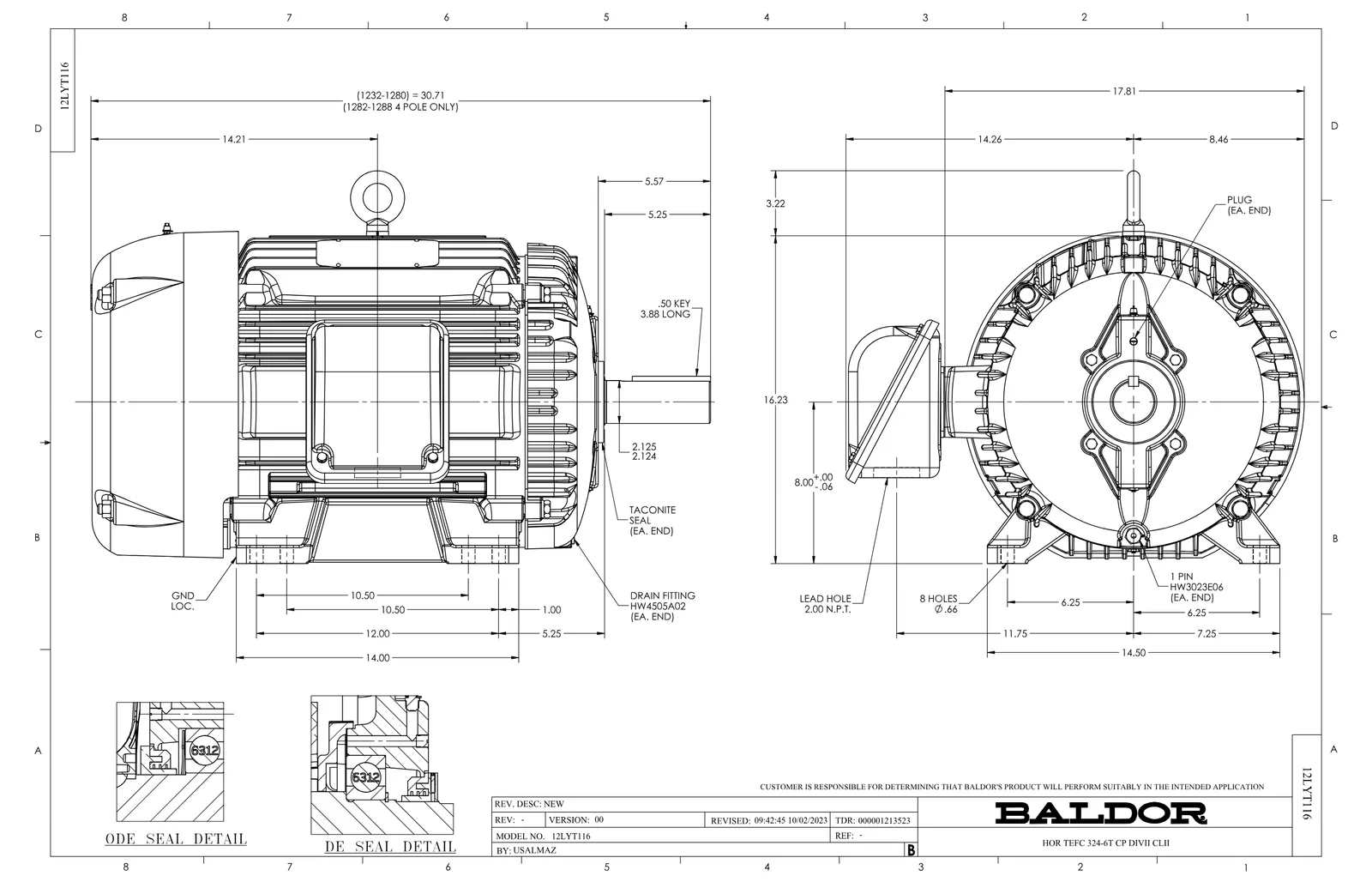

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
CAD Dosyaları 8
Yedek Parçalar 6
Baldor SPM4117T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 09FN3001B03SP | EXTERNAL FAN, PLASTIC (COMES W/SCREW FRO | 1 adet | 101 motor |
| 09GS1010 | GASKET, DWG, LEADWIRE SEPERATOR | 1 adet | 343 motor |
| HW1001A31 | LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I | 4 adet | 1.025 motor |
| 14GS1003 | GASKET CONDUIT BOX LID, NEOP | 1 adet | 223 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,08 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
