Baldor SPJPM3611T

Baldor-Reliance SPJPM3611T; 3 HP, 1765 rpm, 3 faz 460/230 V, 60 Hz, 182JP gövde, TEFC muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.

BaldorMFR # SPJPM3611TSKU # YLS3JCZHU6KJCP4
Muhafaza tipiTEFC
Gövde (frame)182JP
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor-Reliance SPJPM3611T; 3 HP, 1765 rpm, 3 faz 460/230 V, 60 Hz, 182JP gövde, TEFC muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.

Baldor SPJPM3611T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)182JP
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM 4 · WEEE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim4.200 A @ 460.0 V · 8.400 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.2 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
KVA koduL
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi3642M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk22.61 IN
Güç faktörü74
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.25
Mil çapı0.875 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1765 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568685655

Etiket Bilgileri

Katalog noSPJPM3611T
Ağırlık93
Spesifikasyon no36EE006Z631
Gövde koruma tipiTEFC
CC no010A
Koruma sınıfı (IP)54
Güç (HP)3
Mıknatıslanma akımı (A)4.8/2.4
Gerilim (V)230/460
NEMA nominal verim (%)91
Akım (A)8.4/4.2
Güç faktörü74
Çalışma sınıfı40C AMB-CONT
Devir (rpm)1765
Maks. devir (rpm)2700
Gövde boyutu182JP
Frekans (Hz)60
Kod harfi (kilitli rotor kVA)L
Yalıtım sınıfıF
Servis faktörü1.25
Servis faktörü akımı (A)10.5/5.25
Faz sayısı3
NEMA tasarım harfiA
Rulman (tahrik tarafı)6207
Rulman (karşı taraf)6205
YağlamaPOLYREX EM
Sabit güç60
TO90
Atalet (WK²)0.39
Sabit tork6
TO60
SL HZ1.2
Değişken tork3
TO60
Etiket noNP4423A01A01L

Performans

Genel karakteristikler· 460 V, 60 Hz, 3 hp

Faz-faz direnci, 25 °C'de (Ω)2.59 Ω
Anma yükte sıcaklık artışı (°C)39° C
Servis faktörü yükünde sıcaklık artışı (°C)45° C
Yolverme yöntemiDOL
Devrilme torku37.4 lb-ft
Kalkış minimum torku (pull-up)21.2 lb-ft
Kilitli rotor torku25.1 lb-ft
Kalkış akımı (A)34.6 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %532526574778076
Verim %083899191908990.4
Devir rpm18001794178517771767175617451760
Hat akımı A2.422.583.013.554.185.015.874.68
Güç W104659124518312458308737442835
Tork lb-ft02.144.386.588.9211.1813.5110.3

Dokümanlar ve CAD

Bu ürüne ait 4

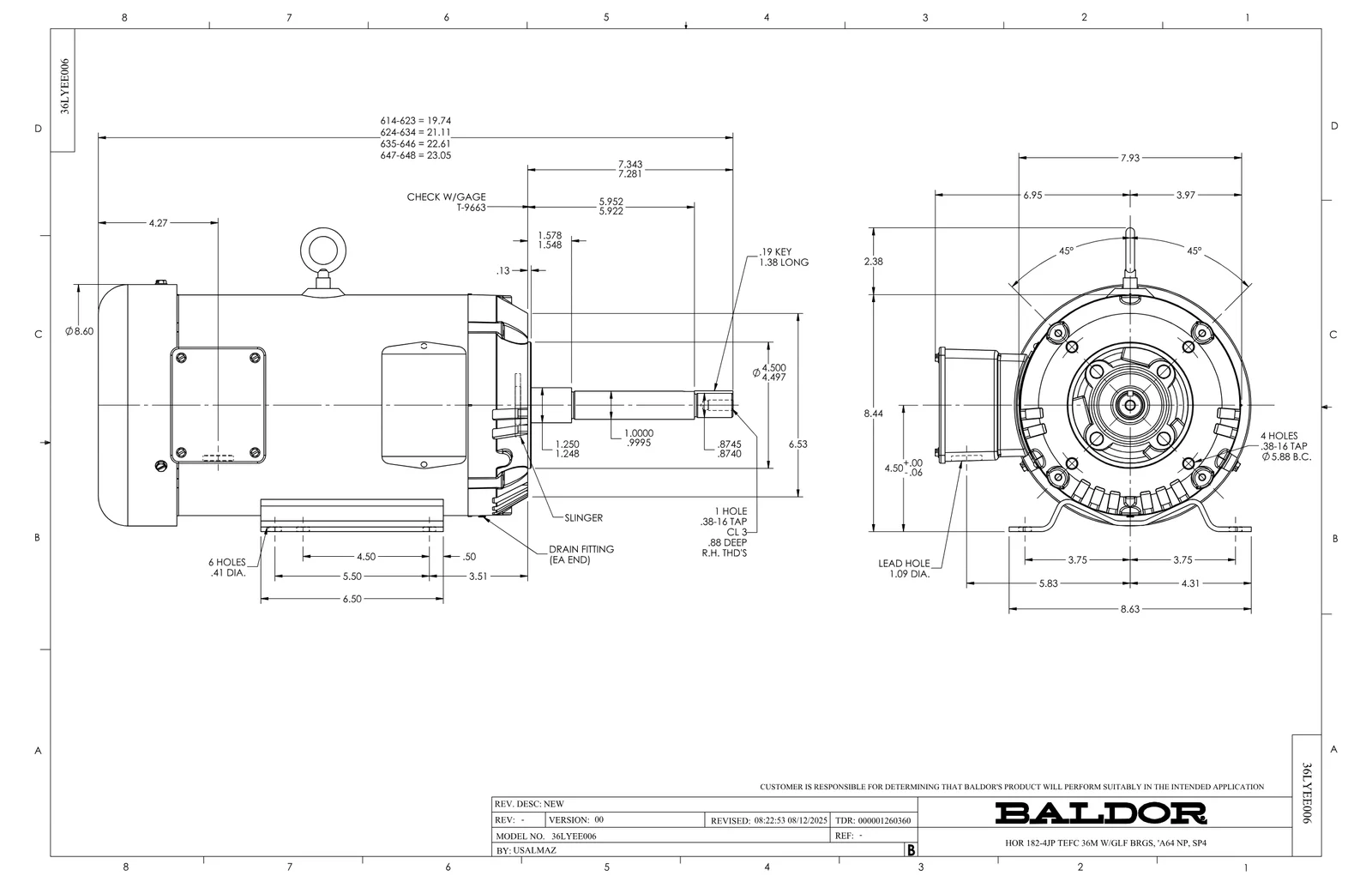

Boyut ÇizimiBoyut ÇizimiPDF·117 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·602 KB·English
Performans EğrisiPerformans EğrisiPDF·59 KB·English

CAD Dosyaları 5

Yedek Parçalar 6

Baldor SPJPM3611T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
36FN3000C01SPEXFN, PLASTIC, 5.25 OD, .912 ID1 adet 334 motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
37GS1001SPGASKET, CONDUIT BOX LID, .06 THICK LEXID1 adet 329 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,022 galon 1.997 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
