Baldor SPJPM3558T
Baldor-Reliance SPJPM3558T; 2 HP, 1765 rpm, 3 faz 230/460 V, 60 Hz, 145JP gövde, TEFC muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)145JP
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance SPJPM3558T; 2 HP, 1765 rpm, 3 faz 230/460 V, 60 Hz, 145JP gövde, TEFC muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.
Baldor SPJPM3558T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)145JP
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıWEEE · NEMA PREMIUM 4 · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim2.800 A @ 460.0 V · 5.600 A @ 230.0 V · 5.800 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)88.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)2.8 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
KVA koduM
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3542M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk20.72 IN
Güç faktörü75
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.25
Mil çapı0.875 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1765 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568685631
Etiket Bilgileri
Katalog noSPJPM3558T
Ağırlık62
Spesifikasyon no35EE456Z965
Gövde koruma tipiTEFC
CC no010A
Koruma sınıfı (IP)54
Güç (HP)2
Mıknatıslanma akımı (A)3.4/1.7
Gerilim (V)230/460
NEMA nominal verim (%)88.5
Akım (A)5.6/2.8
Güç faktörü75
Çalışma sınıfı40C AMB-CONT
Devir (rpm)1765
Maks. devir (rpm)2700
Gövde boyutu145JP
Frekans (Hz)60
Kod harfi (kilitli rotor kVA)M
Yalıtım sınıfıF
Servis faktörü1.25
Servis faktörü akımı (A)7/3.5
Faz sayısı3
NEMA tasarım harfiB
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6203
YağlamaPOLYREX EM
Sabit güç60
TO90
Atalet (WK²)0.303
Sabit tork6
TO60
SL HZ1.3
Değişken tork3
TO60
Etiket noNP4423A01A01L
Performans
Genel karakteristikler· 460 V, 60 Hz, 2 hp
Faz-faz direnci, 25 °C'de (Ω)6.21 Ω
Anma yükte sıcaklık artışı (°C)52° C
Servis faktörü yükünde sıcaklık artışı (°C)61° C
Yolverme yöntemiDOL
Devrilme torku26 lb-ft
Kalkış minimum torku (pull-up)16.9 lb-ft
Kilitli rotor torku18.4 lb-ft
Kalkış akımı (A)27.1 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 7 | 34 | 53 | 67 | 75 | 81 | 84 | 79 |
| Verim % | 0 | 79.3 | 86.5 | 88.4 | 88.6 | 87.9 | 86.6 | 88.2 |
| Devir rpm | 1799 | 1793 | 1785 | 1776 | 1767 | 1757 | 1746 | 1761 |
| Hat akımı A | 1.67 | 1.76 | 2.01 | 2.37 | 2.81 | 3.32 | 3.88 | 3.12 |
| Güç W | 89 | 471 | 855 | 1265 | 1688 | 2132 | 2582 | 1954 |
| Tork lb-ft | 0 | 1.47 | 2.92 | 4.44 | 5.96 | 7.51 | 9.02 | 6.89 |

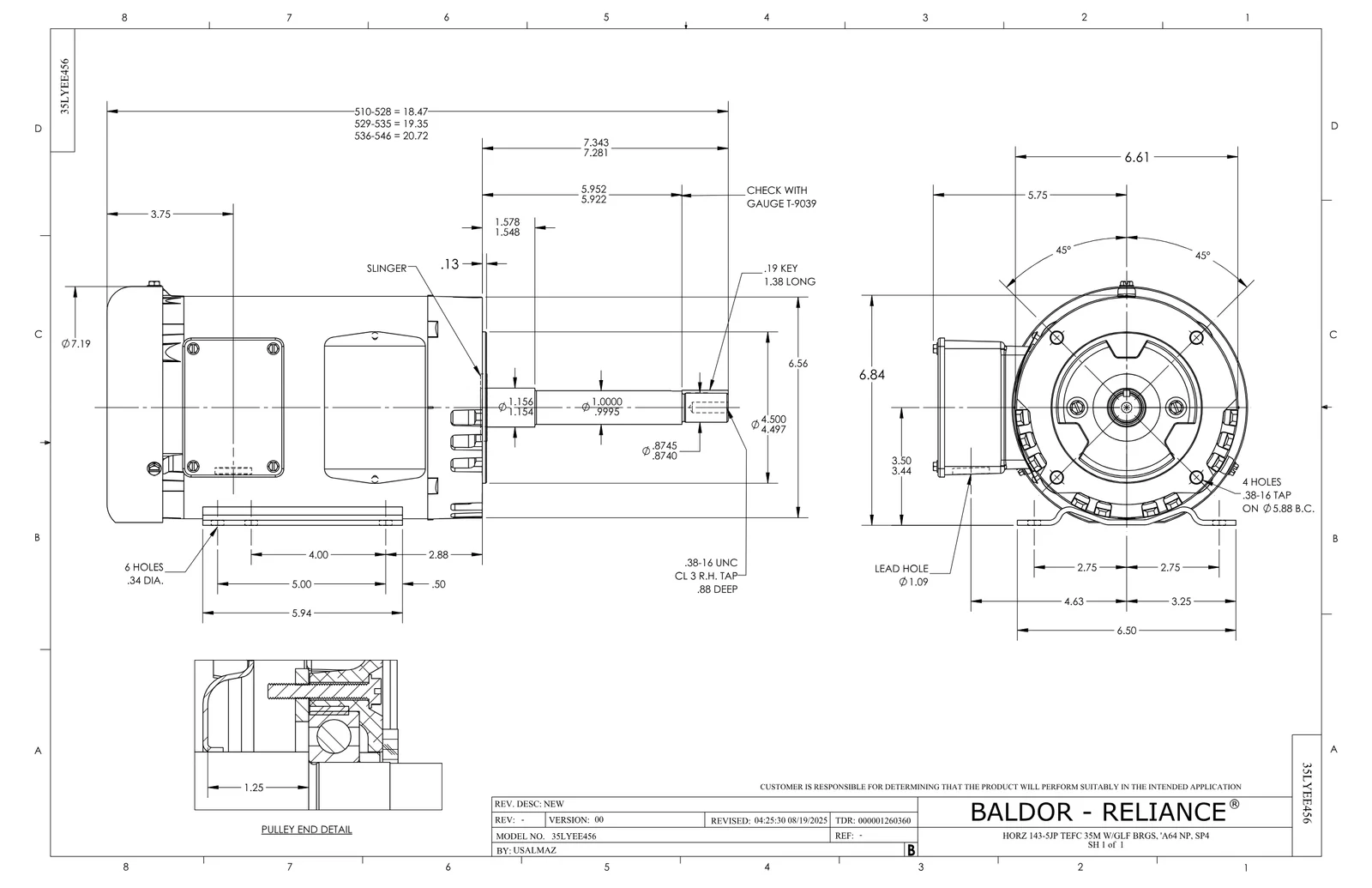

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 5
Yedek Parçalar 5
Baldor SPJPM3558T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34FN3002B01 | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 623 motor |
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,017 galon | 1.997 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
