Baldor RL1206A

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor RL1206A

Baldor-Reliance RL1206A; 0.33 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 56 gövde, açık (OPEN) muhafazalı genel amaçlı AC elektrik motorudur.

BaldorMFR # RL1206ASKU # YLS5809SQIETP4K
Muhafaza tipiAÇIK
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.330 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor-Reliance RL1206A; 0.33 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 56 gövde, açık (OPEN) muhafazalı genel amaçlı AC elektrik motorudur.

Baldor RL1206A

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiAÇIK
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiEsnek
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.000 A @ 230.0 V · 3.600 A @ 208.0 V · 6.000 A @ 115.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)60.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.0 a
Ön yüz koduEsnek montaj
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKlemens paneli
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti7 @ 18 AWG
Motor tipi3414L
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk10.96 IN
Güç faktörü60
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduEsnek montaj
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü: Standart bağlantı
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568718803

Etiket Bilgileri

Katalog noRL1206A
Spesifikasyon no34K018-5599G1
Güç (HP).33
Gerilim (V)115/230
Akım (A)6/3
Devir (rpm)1725
Gövde boyutu56
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiN
Yalıtım sınıfıB
NEMA nominal verim (%)60
Güç faktörü60
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiOPEN
Etiket noNP1257L

Performans

Genel karakteristikler· 230 V, 60 Hz, 0.33 hp

Faz-faz direnci, 25 °C'de (Ω)6.32 Ω / 4.93 Ohms B Ph
Anma yükte sıcaklık artışı (°C)43° C
Servis faktörü yükünde sıcaklık artışı (°C)47° C
Yolverme yöntemiDOL
Devrilme torku2.95 lb-ft
Kalkış minimum torku (pull-up)2.55 lb-ft
Kilitli rotor torku3.6 lb-ft
Kalkış akımı (A)13 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %2031415160667264
Verim %034495660626361.2
Devir rpm17951783176517451730171016801718
Hat akımı A2.62.62.72.833.33.73.18
Güç W120186256332410490568458
Tork lb-ft00.250.50.7511.251.51.15

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·45 KB·English
Teknik DatasheetTeknik DatasheetPDF·596 KB·English
Performans EğrisiPerformans EğrisiPDF·59 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

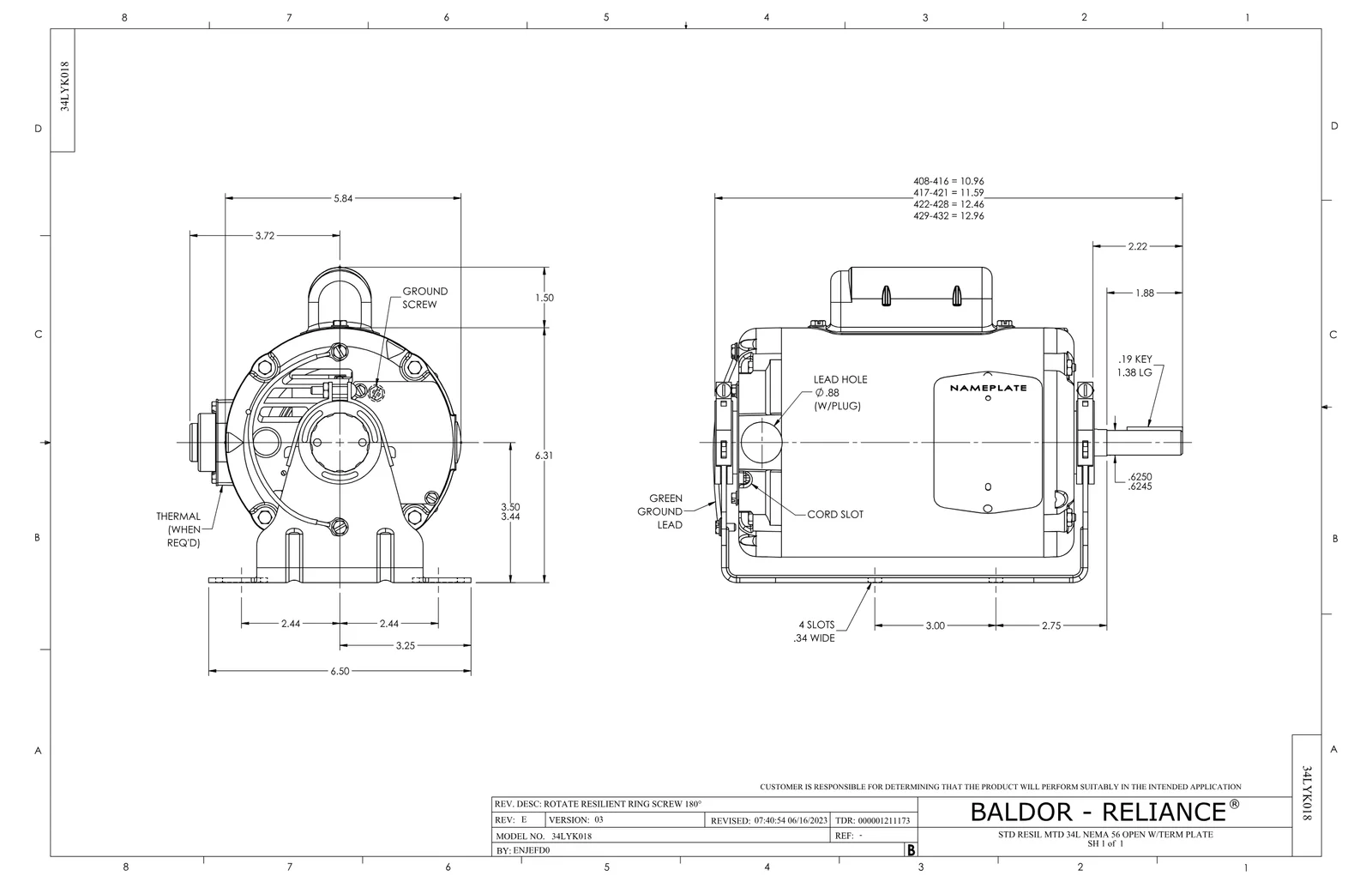

Boyut ÇizimiBoyut ÇizimiPDF·107 KB·English

CAD Dosyaları 9

Yedek Parçalar 5

Baldor RL1206A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
EC1130A02SPELEC CAP, 130-156 MFD, 125V, 1.48D X 3.31 adet 15 motor
34CB4501SPTERMINAL BOX LID, STAMPED X (PLATED)1 adet 95 motor
34CB4800SPCAPACITOR COVER, STAMPED PRIMED1 adet 79 motor
LB1118LABEL,WARNING (ROLL LABEL)1 adet 223 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
