Baldor PCL1327M
Baldor PCL1327M; 5 HP, 3450 rpm, 1 faz 230 V 60 Hz, 56HCY gövde, ODTF muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiODTF
Gövde (frame)56HCY
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış5.000 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor PCL1327M; 5 HP, 3450 rpm, 1 faz 230 V 60 Hz, 56HCY gövde, ODTF muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Baldor PCL1327M
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODTF
Gövde (frame)56HCY
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış5.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US · CURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim23.000 A @ 230.0 V · 24.000 A @ 208.0 V
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)74.2 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)23.0 a
Ön yüz koduDamlama Kapağı Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduF
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKondansatör Kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 12 AWG, A PH
Motor tipi3535LC
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk14.10 IN
Güç faktörü95
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıKullanmayın
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568112595
Etiket Bilgileri
Katalog noPCL1327M
Spesifikasyon no35L263S322
Güç (HP)5
Gerilim (V)230
Akım (A)23
Devir (rpm)3450
Gövde boyutu56HCY
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)F
NEMA tasarım harfi-
Yalıtım sınıfıF
NEMA nominal verim (%)74.2
Güç faktörü95
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiODTF
Etiket noNP1257L
Performans
Genel karakteristikler· 230 V, 60 Hz, 5 hp
Faz-faz direnci, 25 °C'de (Ω)0.535 Ω / 1.1 Ohms B Ph
Anma yükte sıcaklık artışı (°C)89° C
Yolverme yöntemiDOL
Devrilme torku18.8 lb-ft
Kalkış minimum torku (pull-up)12.8 lb-ft
Kilitli rotor torku14.7 lb-ft
Kalkış akımı (A)122 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 55 | 78 | 89 | 94 | 95 | 96 | 95 | 0 |
| Verim % | 0 | 56.5 | 69.5 | 74.5 | 74.2 | 72.5 | 66 | 0 |
| Devir rpm | 3595 | 3570 | 3535 | 3500 | 3450 | 3390 | 3275 | 0 |
| Hat akımı A | 8.9 | 10.4 | 13.7 | 17.8 | 23 | 28.6 | 36.2 | 0 |
| Güç W | 1126 | 1728 | 2782 | 3854 | 5085 | 6393 | 8141 | 0 |
| Tork lb-ft | 0 | 1.925 | 3.85 | 5.775 | 7.7 | 9.625 | 11.55 | 0 |

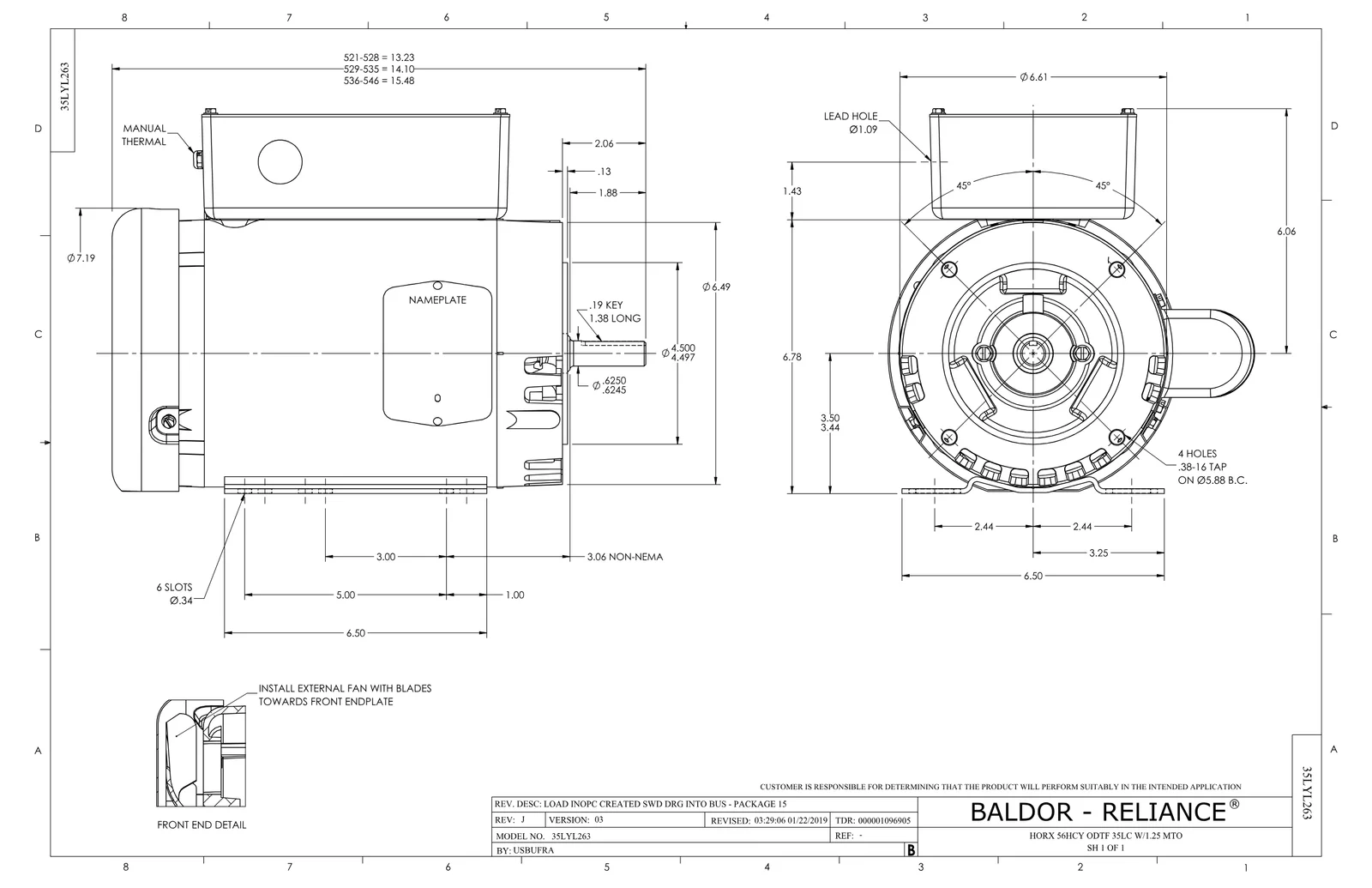

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 7
Yedek Parçalar 6
Baldor PCL1327M motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3050F09SP | CAPACITOR 50 MFD 370 VAC | 1 adet | 69 motor |
| EC1161C06SP | ELEC CAP, 161-193 MFD, 250V, 2.06D X 4. | 2 adet | 6 motor |
| 35CB4802A02SP | CAPACITOR COVER, STAMPED X | 1 adet | 103 motor |
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| 35FH4006A01SP | DRIP COVER,STAMPED,W/ PRIMER | 1 adet | 26 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
