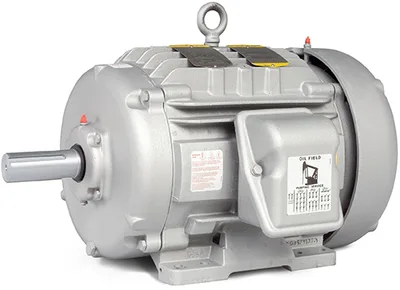

Baldor OF4100T
Severe Duty - Oil Field Motor - 15 hp, 1200 rpm, 3 ph, 230/460/796 V, 284T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1125 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)284T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Ürün Hakkında
Severe Duty - Oil Field Motor - 15 hp, 1200 rpm, 3 ph, 230/460/796 V, 284T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1125 rpm Base, Foot Mount, Continuous Duty
Baldor OF4100T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)284T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans796.0 V @ 60 HZ · 460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim40.000 A @ 230.0 V · 20.000 A @ 460.0 V · 11.600 A @ 796.0 V
Tasarım koduD
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)87.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)11.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduG
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti12 @ 12 AWG
Motor tipi1048M
Montaj düzeniF2
Kutup sayısı6
Toplam uzunluk27.56 IN
Güç faktörü81
Ürün ailesiKimyasal Proses (DC değil)
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1125 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568301388
Motor CategoryOil Field Motor
Motor Supply Voltage230/460/796 V
Base RPM1125 rpm
Mounting TypeFoot
Harmonization Code8501.52.4000
Weight390 lbs
ApplicationsBeam pumping units, punch presses and other high cyclic load applications requiring high torque and high slip.
Additional DetailsHigh slip Nema Design D electrical designs. Open Drip Proof enclosures available with heavy-gauge steel and cast iron frames. Totally enclosed Fan cooled cast iron construction enclosures. F-2 position conduit box. Rodent screens on open motors, Severe Duty features on Totally enclosed motors. Shaft slinger, Normally closed thermostats, Corrosion resistant epoxy finish.
Product TypeSevere Duty Motors
Etiket Bilgileri
Spesifikasyon no10F492Y143G1
Güç (HP)15
Gerilim (V)230/460/796
Akım (A)40/20/11.6
Devir (rpm)1125
Gövde boyutu284T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)G
NEMA tasarım harfiD
Yalıtım sınıfıF
NEMA nominal verim (%)87.5
Güç faktörü81
Çalışma sınıfı40C AMB-CONT
208V'ta kullanılabilirN/A
Rulman (tahrik tarafı)6311
Rulman (karşı taraf)6309
Gövde koruma tipiTEFC
Etiket noNP2961E
Performans
Genel karakteristikler· 460 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.567 Ω
Anma yükte sıcaklık artışı (°C)69° C
Servis faktörü yükünde sıcaklık artışı (°C)88° C
Yolverme yöntemiDOL
Devrilme torku250 lb-ft
Kalkış minimum torku (pull-up)140 lb-ft
Kilitli rotor torku185 lb-ft
Kalkış akımı (A)119 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 7 | 43 | 65 | 75 | 81 | 83 | 84 | 82 |
| Verim % | 0 | 83.5 | 88.2 | 88.5 | 87.5 | 85.5 | 82.9 | 86.3 |
| Devir rpm | 1199 | 1183 | 1167 | 1150 | 1130 | 1108 | 1081 | 1117 |
| Hat akımı A | 9.5 | 9.66 | 12.3 | 15.7 | 20.2 | 24.6 | 30 | 22.7 |
| Güç W | 490 | 3340 | 6358 | 9415 | 12718 | 16294 | 20147 | 14864 |
| Tork lb-ft | 0 | 16.6 | 33.9 | 51 | 69.3 | 88.6 | 109 | 80.9 |

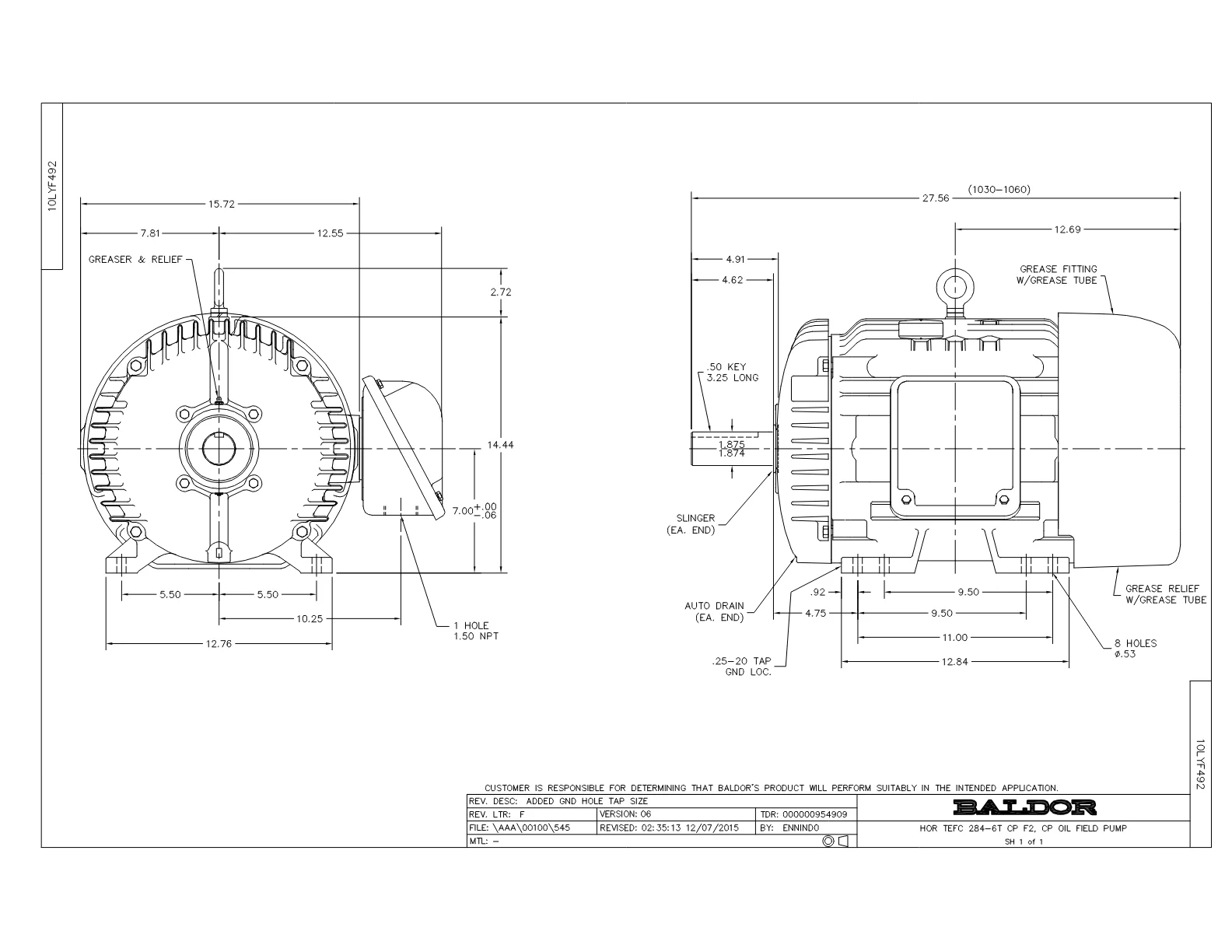

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
Yedek Parçalar 6
Baldor OF4100T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 09FN3001A02SP | EXTERNAL FAN, PLASTIC (COMES W/SCREW FRO | 1 adet | 10 motor |
| 09GS1010 | GASKET, DWG, LEADWIRE SEPERATOR | 1 adet | 343 motor |
| HW1001A31 | LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I | 7 adet | 1.025 motor |
| 14GS1003 | GASKET CONDUIT BOX LID, NEOP | 1 adet | 223 motor |
| LB1624 | LABEL,LIFTING DEVICE (ON ROLLS) | 2 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 2
Baldor OF4100T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 10-1305 | C FACE KIT | 21 motor |
| 10EP1502A01SP | D-FLANGE KIT | 16 motor |
