Baldor MVM3458D
Baldor (ABB) MVM3458D; .25KW (.330 HP) @ 60 HZ, 1725 rpm, 3 faz 230/460 V, D71D gövde, TEFC muhafazalı genel amaçlı AC motordur.
Muhafaza tipiTEFC
Gövde (frame)D71D
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.330 HP @ 60 HZ
Ürün Hakkında
Baldor (ABB) MVM3458D; .25KW (.330 HP) @ 60 HZ, 1725 rpm, 3 faz 230/460 V, D71D gövde, TEFC muhafazalı genel amaçlı AC motordur.
Baldor MVM3458D
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)D71D
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.330 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim.700 A @ 460.0 V · 1.400 A @ 230.0 V · 1.700 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)74.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Geri besleme sinyaliYOK
Yüksek gerilim tam yük akımı (A)0.7 a
Gövde ön ekiD
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3320M
Montaj düzeniF2
Kutup sayısı4
Toplam uzunluk10.74 IN
Güç faktörü58
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduD-Flanş
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.35
Mil çapı0.552 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıIEC
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568147153
Etiket Bilgileri
Katalog noMVM3458D
Spesifikasyon no33E138-0675G1
IEC gövde ölçüsüD71D
Güç (kW).25 TE
Gerilim (V)230/460
Akım (A)1.4/.7
Devir (rpm)1725
Koruma sınıfı (IP)54
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıB
Servis faktörü1.35
NEMA tasarım harfiB
Kod harfi (kilitli rotor kVA)-
NEMA nominal verim (%)74
Güç faktörü58
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Etiket noNP1379L
Performans
Genel karakteristikler· 460 V, 60 Hz, 0.33 hp
Faz-faz direnci, 25 °C'de (Ω)47.3 Ω
Anma yükte sıcaklık artışı (°C)56° C
Servis faktörü yükünde sıcaklık artışı (°C)71° C
Yolverme yöntemiDOL
Devrilme torku4.2 lb-ft
Kalkış minimum torku (pull-up)3.9 lb-ft
Kilitli rotor torku4.4 lb-ft
Kalkış akımı (A)4 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 15 | 29 | 42 | 53 | 62 | 69 | 75 | 72 |
| Verim % | 0 | 49 | 64 | 71 | 74 | 75 | 75 | 75.4 |
| Devir rpm | 1793 | 1776 | 1758 | 1738 | 1717 | 1695 | 1670 | 1686 |
| Hat akımı A | 0.53 | 0.54 | 0.57 | 0.61 | 0.67 | 0.74 | 0.82 | 0.77 |
| Güç W | 63 | 129 | 195 | 261 | 330 | 401 | 474 | 430 |
| Tork lb-ft | 0 | 0.25 | 0.5 | 0.75 | 1 | 1.25 | 1.5 | 1.35 |

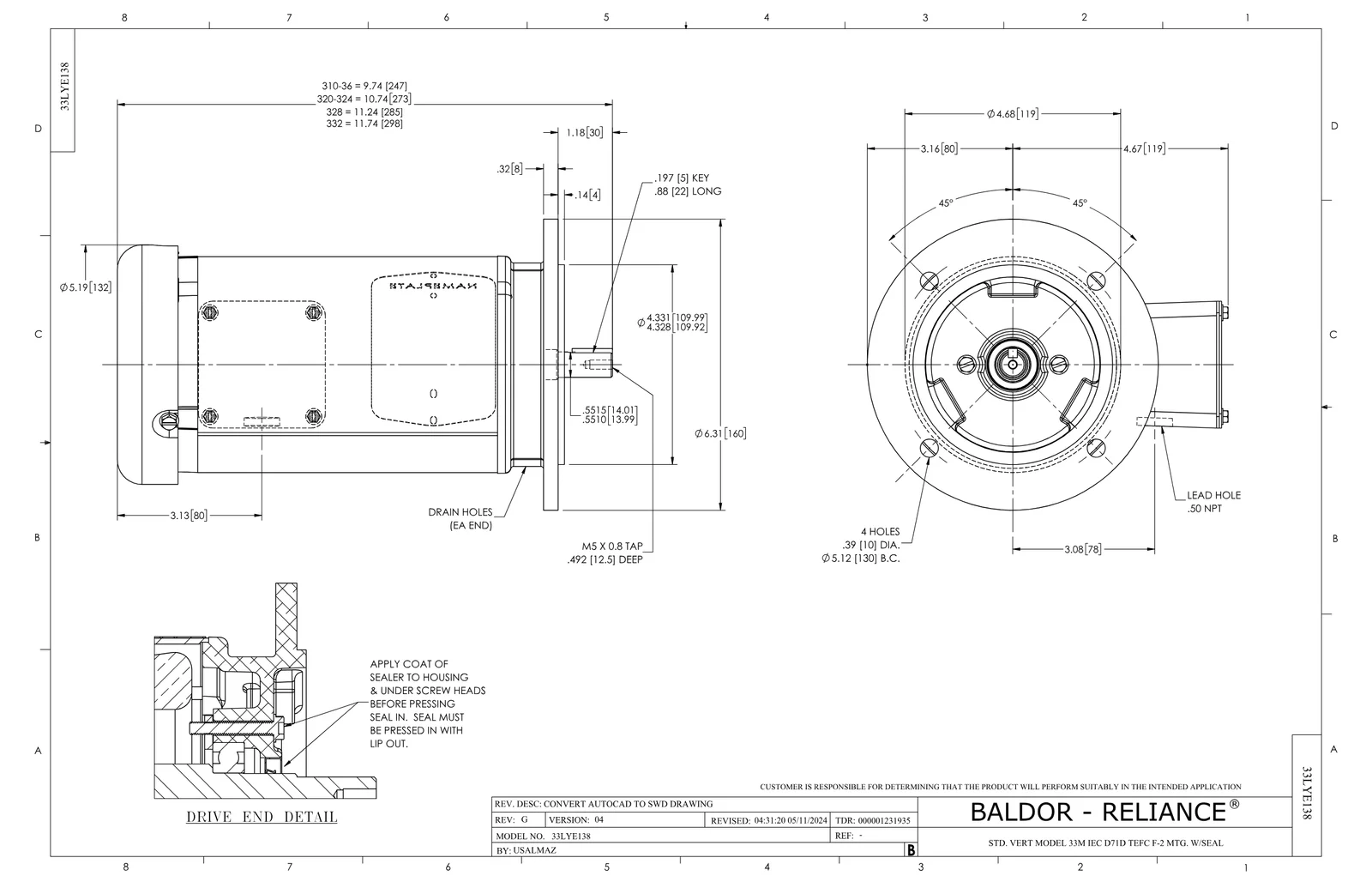

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 2
Baldor MVM3458D motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
