Baldor M3602

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor M3602

U Frame Motor - 3/4 hp, 900 rpm, 3 ph, 208-230/460 V, 184 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 835 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # M3602SKU # YLSWBTTOHQUG27Q
Muhafaza tipiTEFC
Gövde (frame)184
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

U Frame Motor - 3/4 hp, 900 rpm, 3 ph, 208-230/460 V, 184 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 835 rpm Base, Foot Mount, Continuous Duty

Özellikler ve Avantajlar

  • Suitable for mounting in any position
  • Ball bearings
  • Heavy-gauge steel and cast-iron frames, and gasketed conduit boxes
  • Class F insulation
  • 1.15 service factor
  • Low-loss electrical grade lamination steel
  • Prefix NM- has TENV Enclosure
  • Standard efficiency
  • Applications: Pumps, compressors, fans, conveyors, machine tools and other general-purpose three-phase applications

Baldor M3602

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)184
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)900 RPM @ 60 HZ
Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS · C UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.600 A @ 460.0 V · 3.200 A @ 208.0 V · 3.200 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)72.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
IP koruma sınıfıYOK
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3530M
Montaj düzeniF1
Kutup sayısı8
Toplam uzunluk14.66 IN
Güç faktörü59
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)855 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568102015
Motor CategoryU-Frame Motor
Motor Supply Voltage208-230/460 V
Base RPM835 rpm
Type Of BearingBall
Warranty2 Year Warranty
Harmonization Code8501.51.4040
Weight54 lbs
ApplicationsPumps, compressors, fans, conveyors, machine tools and other general purpose three phase applications requiring NEMA U-frame mounting.
Additional DetailsBall bearings, heavy-gauge steel and cast-iron frames, Exxon Polyrex EM grease. All the features of our stock three phase general purpose NEMA T -frame motors but with NEMA U-frame mounting dimensions.
Mounting TypeFoot
Product TypeDefinite Purpose Motors

Etiket Bilgileri

Katalog noM3602
Spesifikasyon no35L108G340G1
Güç (HP).75
Gerilim (V)208-230/460
Akım (A)3.2/1.6
Devir (rpm)855
Gövde boyutu184
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)72
Güç faktörü59
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1256L

Performans

Genel karakteristikler· 460 V, 60 Hz, 0.75 hp

Faz-faz direnci, 25 °C'de (Ω)27.9 Ω
Anma yükte sıcaklık artışı (°C)67° C
Servis faktörü yükünde sıcaklık artışı (°C)77° C
Yolverme yöntemiDOL
Devrilme torku13.88 lb-ft
Kalkış minimum torku (pull-up)9.52 lb-ft
Kilitli rotor torku9.95 lb-ft
Kalkış akımı (A)7.63 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %1125385059667263
Verim %05567.271.572.671.869.172.1
Devir rpm899890880869855840817846
Hat akımı A1.261.271.351.461.631.842.121.76
Güç W1082554135857699701212890
Tork lb-ft01.112.223.394.65.847.225.34

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·592 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

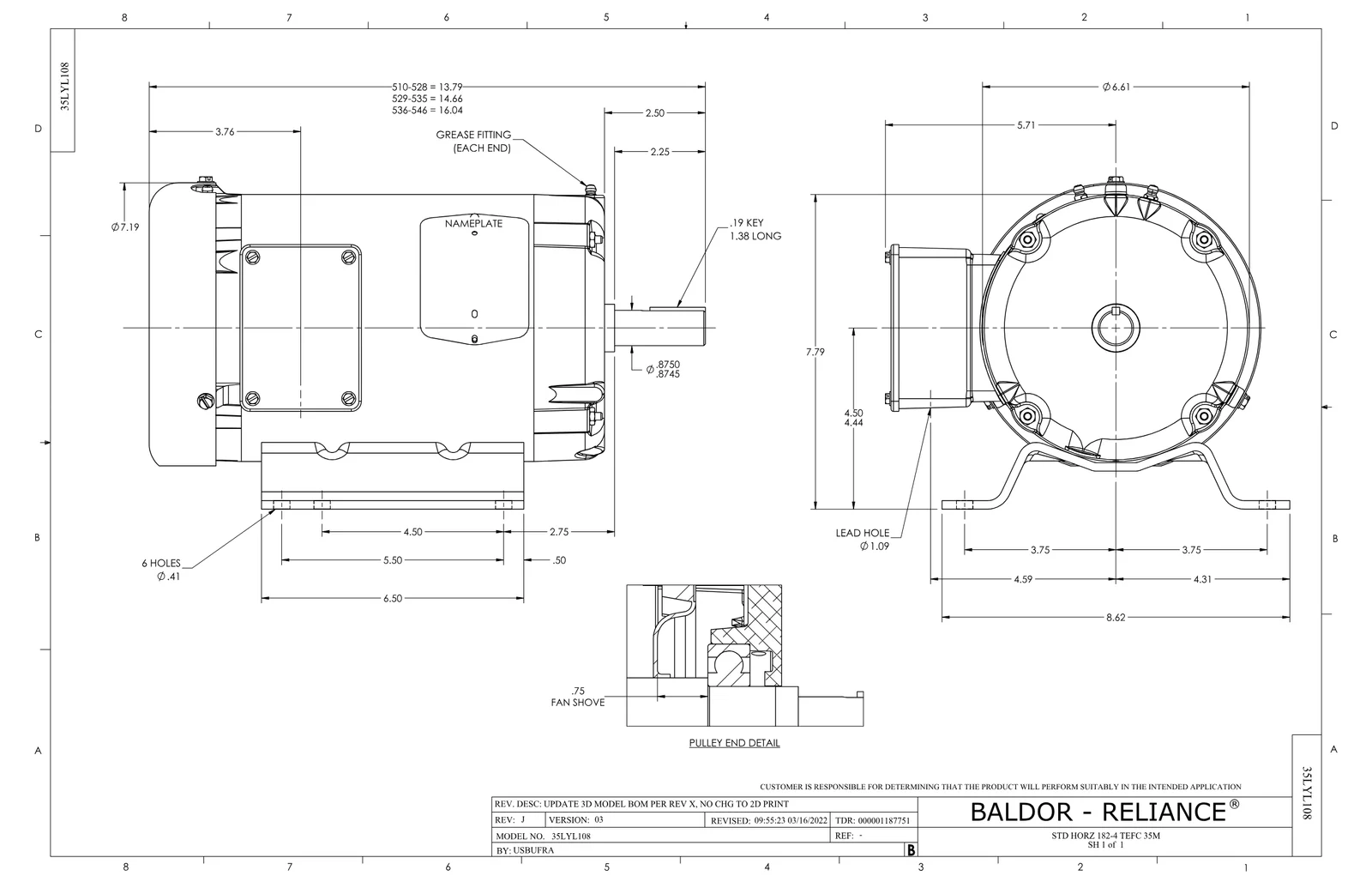

Boyut ÇizimiBoyut ÇizimiPDF·108 KB·English

CAD Dosyaları 9

Yedek Parçalar 5

Baldor M3602 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
35FN3002A05SPEXFN, PLASTIC, 6.376 OD, .638 ID1 adet 436 motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
35FH4005A84SPIEC FH W/GRSR, NO DIMPLES PRIMED1 adet 167 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
