Baldor M1007T
Baldor-Reliance M1007T; 3/0.75 HP, 1725/850 rpm, 3 faz 208/230 V 60 Hz, 184T gövde, ODP muhafazalı genel amaçlı iki hızlı üç fazlı AC elektrik motorudur.
Muhafaza tipiODP
Gövde (frame)184T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ · .750 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance M1007T; 3/0.75 HP, 1725/850 rpm, 3 faz 208/230 V 60 Hz, 184T gövde, ODP muhafazalı genel amaçlı iki hızlı üç fazlı AC elektrik motorudur.
Baldor M1007T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)184T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ · .750 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)900 RPM @ 60 HZ
Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.000 A @ 230.0 V · 8.000 A @ 208.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduF
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 16 AWG
Motor tipi3623M
Montaj düzeniF1
Kutup sayısı4 · 8
Toplam uzunluk13.62 IN
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm · 850 rpm
Hız kodu2S-1W-VT
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568116227
Etiket Bilgileri
Katalog noM1007T
Spesifikasyon no36B01W39
Güç (HP)3/.75
Gerilim (V)208-230
Akım (A)8/3
Devir (rpm)1725/850
Gövde boyutu184T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)F
NEMA tasarım harfi-
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiOPEN
Etiket noNP1256L
Performans
Genel karakteristikler· 230 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)2.11 Ω
Anma yükte sıcaklık artışı (°C)56° C
Servis faktörü yükünde sıcaklık artışı (°C)71° C
Yolverme yöntemiDOL
Devrilme torku23 lb-ft
Kalkış minimum torku (pull-up)18 lb-ft
Kilitli rotor torku19 lb-ft
Kalkış akımı (A)41 A
Faz-faz direnci, 25 °C'de (Ω)8.46 Ω
Anma yükte sıcaklık artışı (°C)37° C
Servis faktörü yükünde sıcaklık artışı (°C)45° C
Yolverme yöntemiDOL
Devrilme torku8.5 lb-ft
Kalkış minimum torku (pull-up)6 lb-ft
Kilitli rotor torku6.2 lb-ft
Kalkış akımı (A)9.2 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 12 | 51 | 73 | 81 | 85 | 87 | 87 | 86 |
| Verim % | 0 | 79 | 83 | 82 | 79 | 75 | 71 | 76.6 |
| Devir rpm | 1798 | 1769 | 1740 | 1705 | 1670 | 1619 | 1568 | 1639 |
| Hat akımı A | 2.8 | 3.5 | 4.6 | 6.2 | 8 | 10 | 12.2 | 9.2 |
| Güç W | 134 | 716 | 1340 | 1994 | 2702 | 3449 | 4235 | 3150 |
| Tork lb-ft | 0 | 2.25 | 4.5 | 6.75 | 9 | 11.25 | 13.5 | 10.3 |

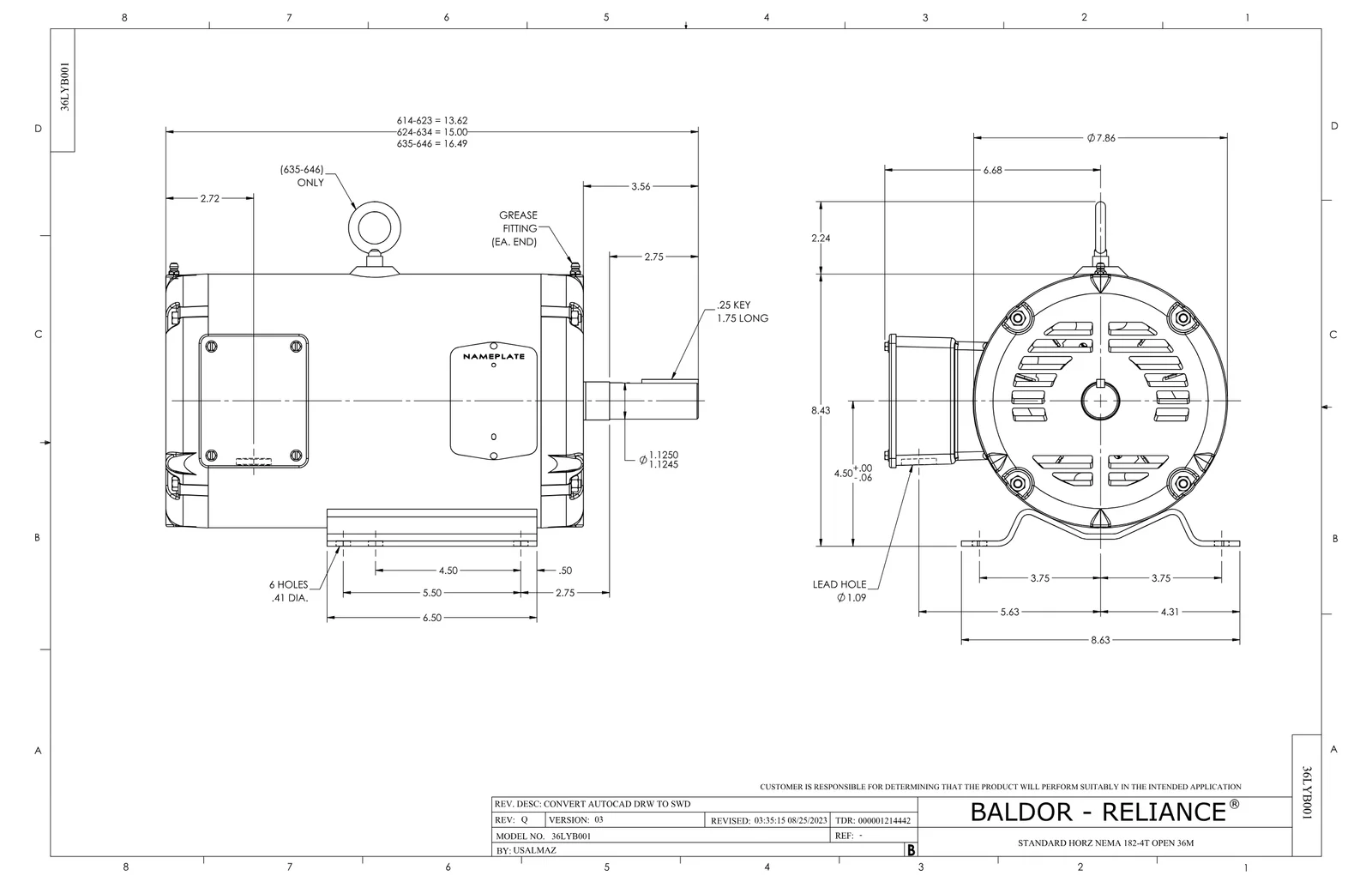

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 2
Baldor M1007T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
Aksesuarlar 2
Baldor M1007T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 36-3403 | C FACE KIT | 38 motor |
| 36EP1405A09SP | D-FLANGE KIT | 39 motor |
