Baldor L3605TM
Baldor-Reliance L3605TM; 2 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 182T gövde, TEFC muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)182T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış2.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance L3605TM; 2 HP, 1725 rpm, 1 faz 115/230 V 60 Hz, 182T gövde, TEFC muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Baldor L3605TM
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)182T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış2.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim11.000 A @ 230.0 V · 22.000 A @ 115.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)75.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)11.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti4 @ 14 AWG, A&J
Motor tipi3634L
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk16.56 IN
Güç faktörü81
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıKullanmayın
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568100684
Etiket Bilgileri
Katalog noL3605TM
Spesifikasyon no36C01-386
Güç (HP)2
Gerilim (V)115/230
Akım (A)22/11
Devir (rpm)1725
Gövde boyutu182T
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)75
Güç faktörü81
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiTEFC
Etiket noNP1257L
Performans
Genel karakteristikler· 115 V, 60 Hz, 2 hp
Faz-faz direnci, 25 °C'de (Ω)0.237 Ω / 0.673 Ohms B Ph
Anma yükte sıcaklık artışı (°C)78° C
Yolverme yöntemiDOL
Devrilme torku14.5 lb-ft
Kalkış minimum torku (pull-up)13 lb-ft
Kilitli rotor torku16.6 lb-ft
Kalkış akımı (A)122 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 15 | 37 | 56 | 68 | 78 | 79 | 85 | 0 |
| Verim % | 0 | 63.1 | 72.3 | 74.3 | 75 | 72 | 68.3 | 0 |
| Devir rpm | 1798 | 1783 | 1769 | 1753 | 1733 | 1711 | 1689 | 0 |
| Hat akımı A | 13 | 14 | 16.1 | 19.4 | 22 | 27.8 | 32.4 | 0 |
| Güç W | 224 | 602 | 1043 | 1508 | 1969 | 2532 | 3161 | 0 |
| Tork lb-ft | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 0 |

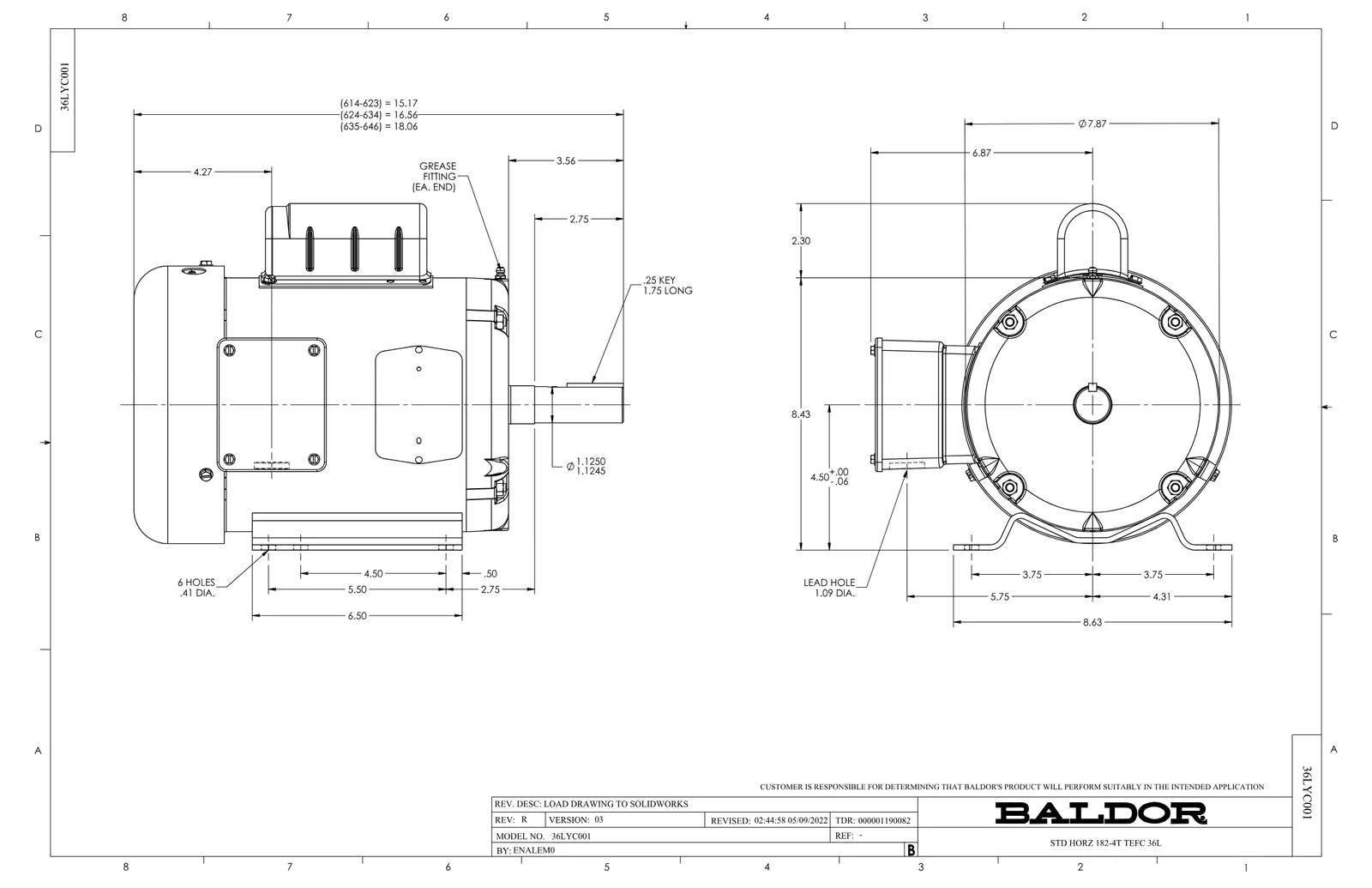

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 9
Baldor L3605TM motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| EC1850A06SP | ELEC CAP 115V 2.0 X 4.3 X | 1 adet | 24 motor |
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| 36EP3104A01 | FREP MACH W/GRSR, RAISED FH PADS | 1 adet | 141 motor |
| 36EP3100A01SP | PUEP ASSEMBLY FOR ROUTING PURPOSES | 1 adet | 74 motor |
| 37GS1001SP | GASKET, CONDUIT BOX LID, .06 THICK LEXID | 1 adet | 329 motor |
| 36FN3000A01SP | EXFN, PLASTIC, 7.00 OD, .912 ID | 1 adet | 167 motor |
| 35CB4802A02SP | CAPACITOR COVER, STAMPED X | 1 adet | 103 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 2
Baldor L3605TM motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 36-3301 | C FACE KIT | 39 motor |
| 36EP1304A62SP | FLANGE MTD ENDPLATE 182-4TD -ENCL (LESS | 47 motor |
