Baldor L3509
General Purpose Motor - 1 hp, 3600 rpm, 1 ph, 115/230 V, 56/56H Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)56/56H
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
General Purpose Motor - 1 hp, 3600 rpm, 1 ph, 115/230 V, 56/56H Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty
Özellikler ve Avantajlar
- Heavy-gauge steel frames and a heavy-duty base seam welded to the frame
- Ball bearings
- “Snap Action” starting switch and gasketed conduit box and capacitor cover
- TEFC, foot mount
- Applications: Compressors, pumps, fans, farm equipment, conveyors, material handling equipment, machine tools and others
Baldor L3509
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)56/56H
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS · C UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim11.800 A @ 115.0 V · 5.900 A @ 230.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)68.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)5.9 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti4 @ 16 AWG, A PH
Motor tipi3520L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk12.93 IN
Güç faktörü82
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568100370
Motor Supply Voltage115/230 V
Base RPM3450 rpm
Mounting TypeFoot
Warranty2 Year Warranty
Type Of BearingBall
IP Rating44
Weight37 lbs
ApplicationsCompressors, pumps, fans, farm equipment, conveyors, material handling equipment, machine tools and others.
Additional DetailsHeavy gauge steel frames and a heavy duty base seam welded to the frame, ball bearings, a “Snap Action” starting switch and gasketed conduit box and capacitor cover.
Harmonization Code8501.40.6040
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noL3509
Spesifikasyon no35J383X964
Güç (HP)1
Gerilim (V)115/230
Akım (A)11.8/5.9
Devir (rpm)3450
Gövde boyutu56/56H
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiN
Yalıtım sınıfıB
NEMA nominal verim (%)68
Güç faktörü82
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1256L
Performans
Genel karakteristikler· 230 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)2 Ω / 1.77 Ohms B Ph
Anma yükte sıcaklık artışı (°C)72° C
Servis faktörü yükünde sıcaklık artışı (°C)90° C
Yolverme yöntemiDOL
Devrilme torku4.25 lb-ft
Kalkış minimum torku (pull-up)3.5 lb-ft
Kilitli rotor torku4.75 lb-ft
Kalkış akımı (A)38 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 30 | 47 | 64 | 72 | 80 | 84 | 86 | 84 |
| Verim % | 0 | 50 | 61 | 67 | 68 | 67 | 64.5 | 67 |
| Devir rpm | 3590 | 3560 | 3525 | 3485 | 3450 | 3400 | 3340 | 3400 |
| Hat akımı A | 3.2 | 3.5 | 4.2 | 5 | 5.9 | 7 | 8.4 | 7 |
| Güç W | 221 | 379 | 616 | 831 | 1081 | 1352 | 1655 | 0 |
| Tork lb-ft | 0 | 0.375 | 0.75 | 1.125 | 1.5 | 1.875 | 2.25 | 0 |

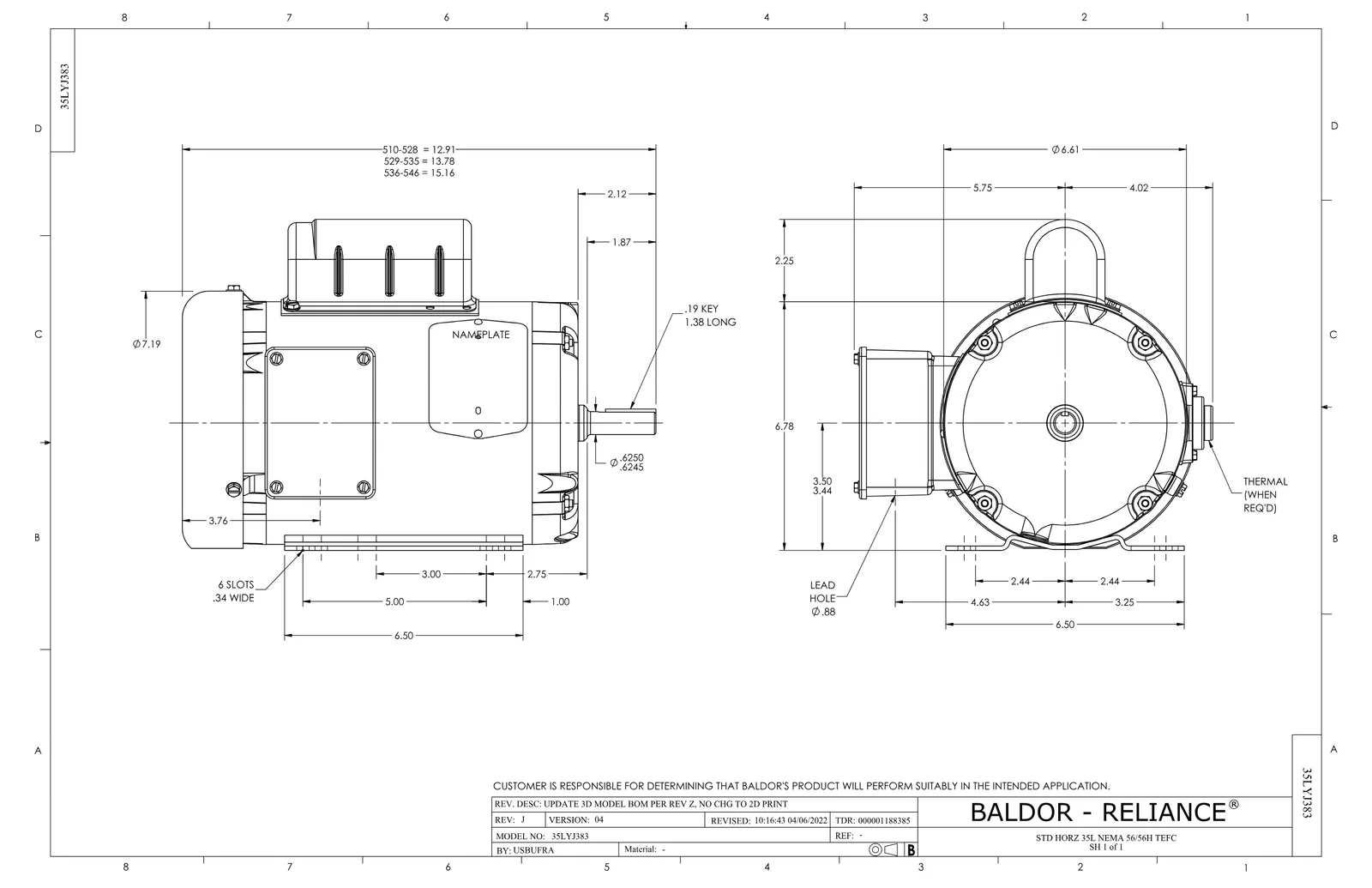

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 5
Baldor L3509 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| EC1645A06SP | ELEC CAP, 645-774 MFD, 125V, 2.06D X 4. | 1 adet | 56 motor |
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| 35CB4802A02SP | CAPACITOR COVER, STAMPED X | 1 adet | 103 motor |
| 34FN3002A01SP | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 410 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 2
Baldor L3509 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 35-8762 | C FACE KIT | 80 motor |
| 35EP1506A01SP | D-FLANGE KIT | 82 motor |
