Baldor L3405
Baldor-Reliance L3405; 0.33 HP, 3450 rpm, 1 faz 115/208/230 V 60 Hz, 48 gövde, TEFC muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)48
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.330 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance L3405; 0.33 HP, 3450 rpm, 1 faz 115/208/230 V 60 Hz, 48 gövde, TEFC muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Baldor L3405
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)48
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 208.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.000 A @ 230.0 V · 3.200 A @ 208.0 V · 3.700 A @ 208.0 V · 6.000 A @ 115.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)55.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
IP koruma sınıfıYOK
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3413L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk10.72 IN
Güç faktörü68
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.35
Mil çapı0.500 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568100134
Etiket Bilgileri
Katalog noL3405
Spesifikasyon no34C51-183
Güç (HP).33
Gerilim (V)115/208-230
Akım (A)6/3.2-3
Devir (rpm)3450
Gövde boyutu48
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.35
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiN
Yalıtım sınıfıB
NEMA nominal verim (%)55
Güç faktörü68
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1256L
Performans
Genel karakteristikler· 230 V, 60 Hz, 0.33 hp
Faz-faz direnci, 25 °C'de (Ω)7.12 Ω / 5.47 Ohms B Ph
Yolverme yöntemiDOL
Devrilme torku1.3 lb-ft
Kalkış minimum torku (pull-up)1.1 lb-ft
Kilitli rotor torku1.6 lb-ft
Kalkış akımı (A)14 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 25 | 39 | 47 | 56 | 66 | 70 | 75 | 72 |
| Verim % | 0 | 36.3 | 46.9 | 53.8 | 58.8 | 59.8 | 59.7 | 60.2 |
| Devir rpm | 3595 | 3556 | 3535 | 3508 | 3465 | 3439 | 3393 | 3429 |
| Hat akımı A | 2.4 | 2.4 | 2.5 | 2.6 | 2.9 | 3.2 | 3.5 | 3.4 |
| Güç W | 138 | 174 | 268 | 347 | 419 | 511 | 605 | 549 |
| Tork lb-ft | 0 | 0.125 | 0.25 | 0.375 | 0.5 | 0.625 | 0.75 | 0.675 |

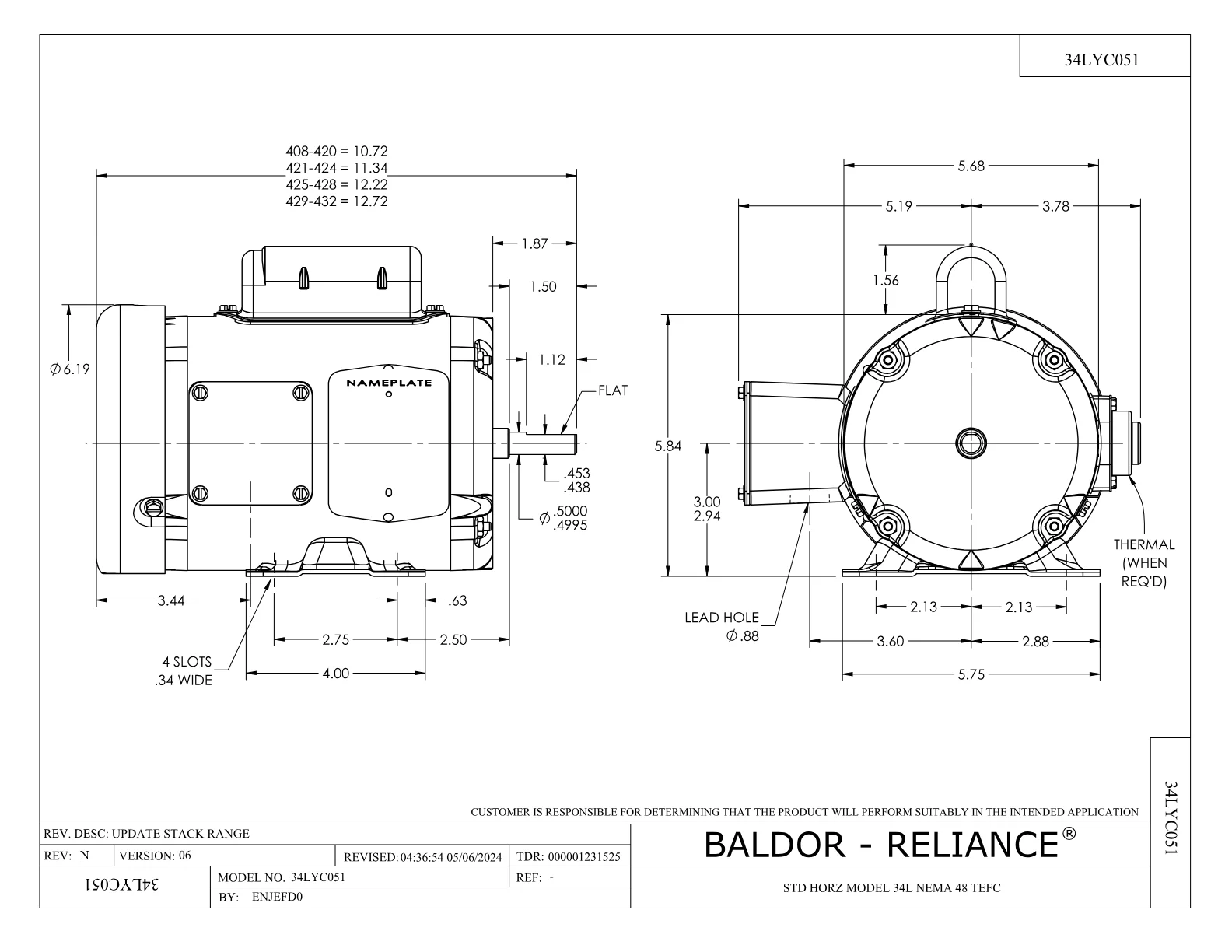

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 8
Yedek Parçalar 7
Baldor L3405 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| EC1189A02SP | 61B2D120189NNBA ELEC CAP, 189-227MFD, 12 | 1 adet | 37 motor |
| 34EP3102A01SP | FR ENDPLATE, MACH | 1 adet | 179 motor |
| 34CB4800SP | CAPACITOR COVER, STAMPED PRIMED | 1 adet | 79 motor |
| 34EP3102A02SP | FR/PU ENDPLATE, MACH | 1 adet | 112 motor |
| 34FN3002A01SP | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 410 motor |
| 34FH4002A01SP | IEC FH NO GREASER PRIMED | 1 adet | 210 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 1
Baldor L3405 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 34-3900T | C-FACE KIT | 26 motor |
