Baldor L1512T
Baldor L1512T; 10 HP, 1725 rpm, 1 faz, 60 Hz, 230 V, 215T gövde, OPSB muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiOPSB
Gövde (frame)215T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış10.000 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor L1512T; 10 HP, 1725 rpm, 1 faz, 60 Hz, 230 V, 215T gövde, OPSB muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Baldor L1512T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiOPSB
Gövde (frame)215T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış10.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS · C UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim39.000 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)85.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)39.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduE
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKondansatör Kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 10 AWG, A PH
Motor tipi3737LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk17.45 IN
Güç faktörü97
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568101728
Etiket Bilgileri
Katalog noL1512T
Spesifikasyon no37L969T923G1
Güç (HP)10
Gerilim (V)230
Akım (A)39
Devir (rpm)1725
Gövde boyutu215T
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)E
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)85.5
Güç faktörü97
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Gövde koruma tipiOPSB
Etiket noNP1256L
Performans
Genel karakteristikler· 230 V, 60 Hz, 10 hp
Faz-faz direnci, 25 °C'de (Ω)0.242 Ω / 0.538 Ohms B Ph
Anma yükte sıcaklık artışı (°C)73° C
Yolverme yöntemiDOL
Devrilme torku76.1 lb-ft
Kalkış minimum torku (pull-up)51.8 lb-ft
Kilitli rotor torku78.4 lb-ft
Kalkış akımı (A)211 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 53 | 94 | 97 | 98 | 97 | 96 | 0 | 0 |
| Verim % | 0 | 76.1 | 86 | 87.5 | 85.7 | 81.8 | 0 | 0 |
| Devir rpm | 1799 | 1785 | 1770 | 1751 | 1727 | 1699 | 0 | 0 |
| Hat akımı A | 6.2 | 11.3 | 19.2 | 28.3 | 38.8 | 50.9 | 0 | 0 |
| Güç W | 751 | 2448 | 4274 | 6360 | 8675 | 11293 | 0 | 0 |
| Tork lb-ft | 0 | 7.34 | 14.6 | 22.4 | 30.3 | 38.3 | 0 | 0 |

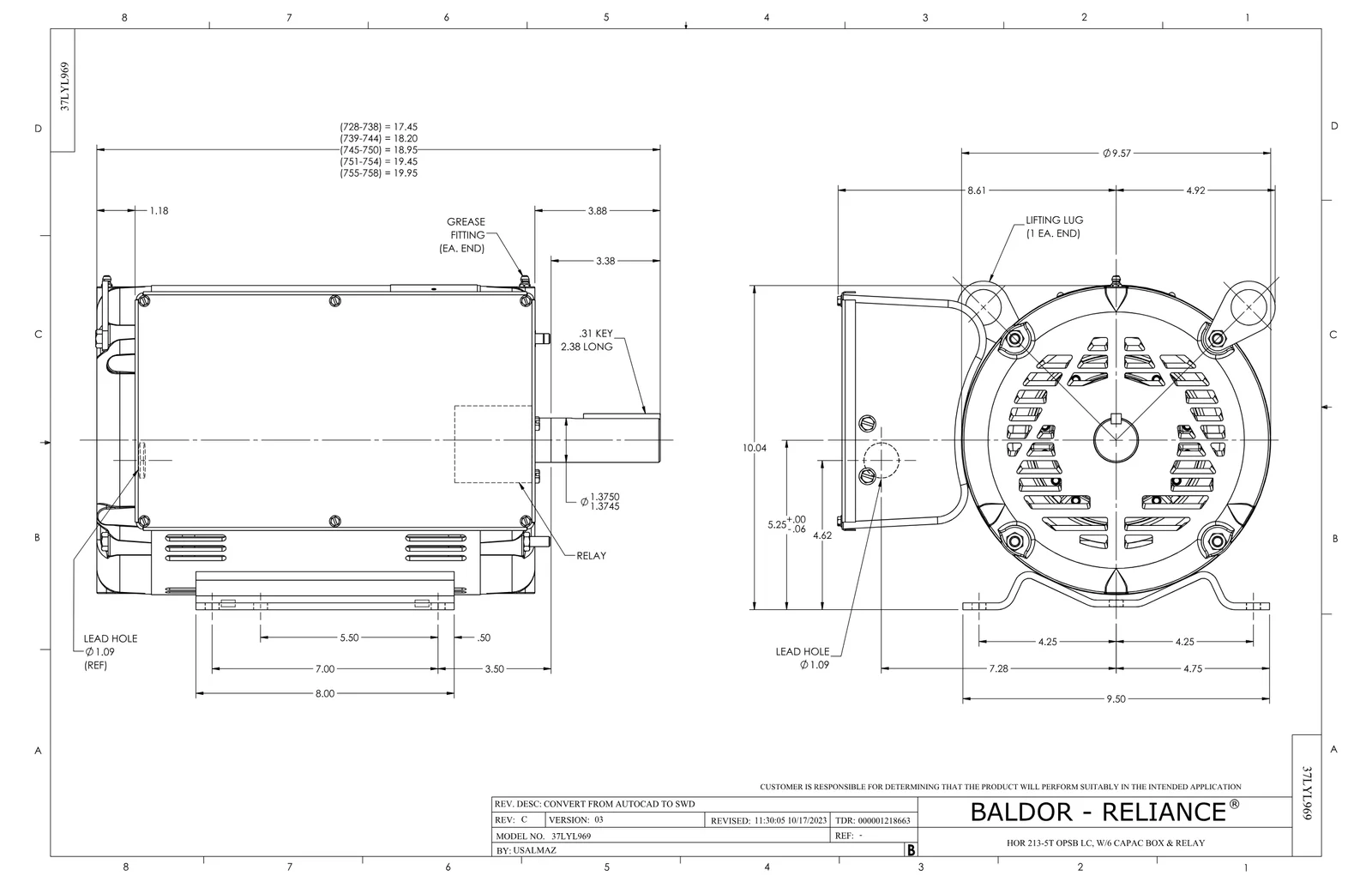

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 7
Baldor L1512T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3050F09SP | CAPACITOR 50 MFD 370 VAC | 2 adet | 69 motor |
| RE5029 | MARS 91423 DOUBLE POLE 230-240V CONTACTO | 1 adet | 8 motor |
| EC1216C06SP | ELEC CAP, 216-259 MFD, 250V, 2.06D X 4. | 2 adet | 45 motor |
| EC1189C06SP | ELEC CAP, 189-227 MFD, 250V, 2.06D X 4. | 2 adet | 7 motor |
| 37EP3203A00 | MASTER,ODE,206 BRG,GREASER | 1 adet | 86 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
Aksesuarlar 1
Baldor L1512T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 37-1404 | C FACE KIT | 27 motor |
