Baldor L1509T
General Purpose Motor - 7-1/2 hp, 3600 rpm, 1 ph, 230 V, 213T Frame, ODTF (Open Drip-Proof Tandem Fan) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiODP
Gövde (frame)213T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış7.500 HP @ 60 HZ
Faz1
Ürün Hakkında
General Purpose Motor - 7-1/2 hp, 3600 rpm, 1 ph, 230 V, 213T Frame, ODTF (Open Drip-Proof Tandem Fan) Enclosure, 60 Hz, 3450 rpm Base, Foot Mount, Continuous Duty
Özellikler ve Avantajlar
- Copper windings
- Dynamically balanced rotors
- Ball bearings
- Heavy-gauge steel frames
- Applications: Compressors, pumps, conveyors, machine tools, air handling, and others
Baldor L1509T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)213T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış7.500 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim30.000 A @ 230.0 V · 33.000 A @ 208.0 V
Tasarım koduL
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)82.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)30.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 10 AWG, A PH
Motor tipi3640LC
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk18.36 IN
Güç faktörü96
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568101698
Motor Supply Voltage230 V
Base RPM3450 rpm
Mounting TypeFoot
Warranty2 Year Warranty
Type Of BearingBall
IP Rating22/23
Weight98 lbs
ApplicationsCompressors, pumps, conveyors, machine tools, air handling, and others.
Additional DetailsCopper windings, dynamically balanced rotors, ball bearings, heavy gauge steel frames, and other industrial quality features.
Harmonization Code8501.40.6040
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noL1509T
Spesifikasyon no36H282Y373G2
Güç (HP)7.5
Gerilim (V)230
Akım (A)30
Devir (rpm)3450
Gövde boyutu213T
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)82.5
Güç faktörü96
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6207
Rulman (karşı taraf)6205
Gövde koruma tipiODTF
Etiket noNP1256L
Performans
Genel karakteristikler· 230 V, 60 Hz, 7.5 hp
Faz-faz direnci, 25 °C'de (Ω)0.25 Ω / 0.881 Ohms B Ph
Anma yükte sıcaklık artışı (°C)60° C
Servis faktörü yükünde sıcaklık artışı (°C)74° C
Yolverme yöntemiDOL
Devrilme torku31.6 lb-ft
Kalkış minimum torku (pull-up)24.6 lb-ft
Kilitli rotor torku30.9 lb-ft
Kalkış akımı (A)215 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 42 | 82 | 92 | 94 | 96 | 96 | 96 | 96 |
| Verim % | 0 | 65.8 | 78.7 | 82.9 | 82 | 80.4 | 77.2 | 81 |
| Devir rpm | 3599 | 3562 | 3531 | 3498 | 3458 | 3413 | 3358 | 3431 |
| Hat akımı A | 7.35 | 11.1 | 16.7 | 23.3 | 31.1 | 39.6 | 49.7 | 36.2 |
| Güç W | 713 | 2097 | 3539 | 5058 | 6839 | 8710 | 10903 | 7962 |
| Tork lb-ft | 0 | 2.73 | 5.55 | 8.44 | 11.4 | 14.5 | 17.6 | 13.3 |

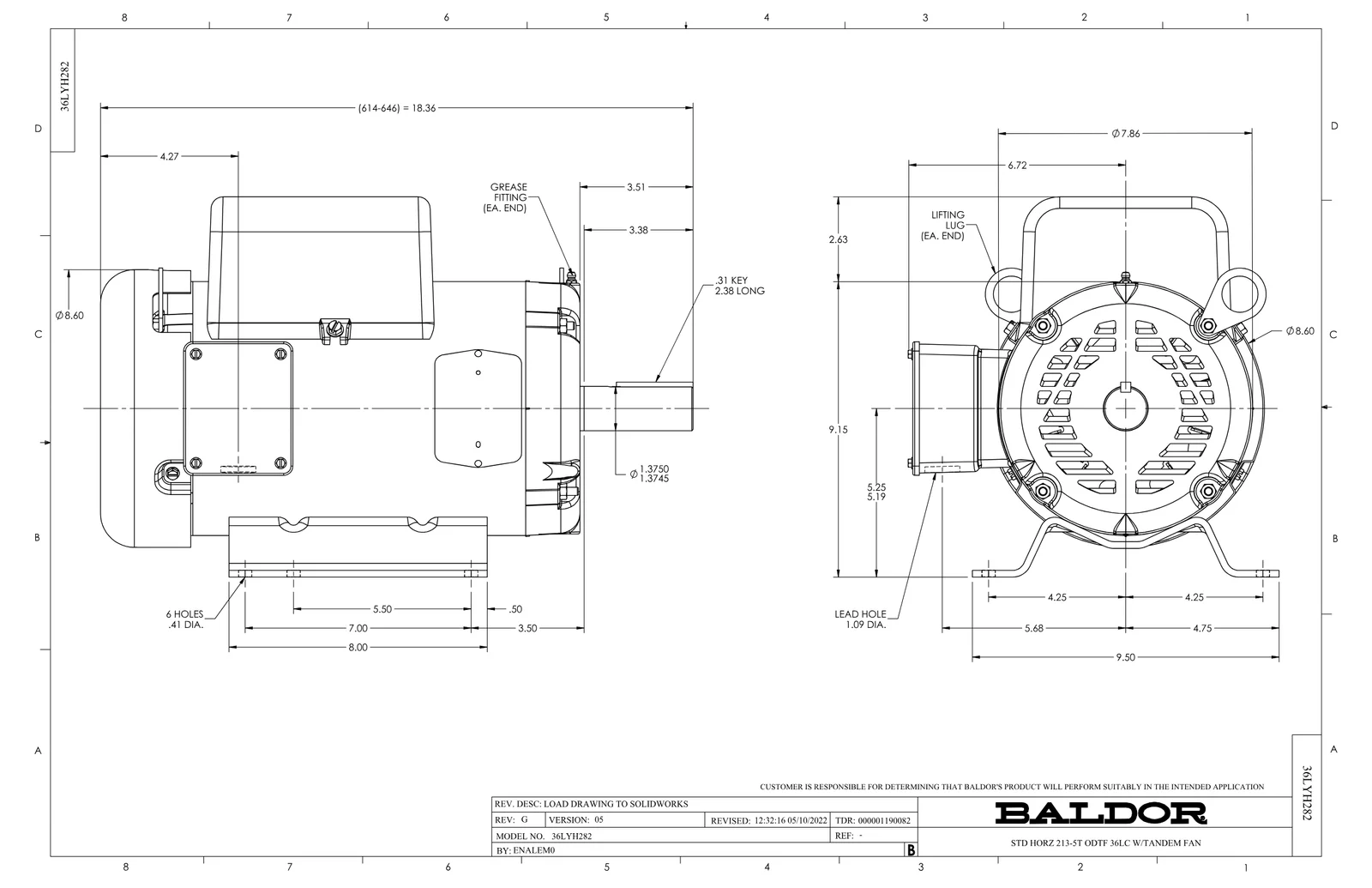

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 3
Baldor L1509T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36FN3000A01SP | EXFN, PLASTIC, 7.00 OD, .912 ID | 1 adet | 167 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
Aksesuarlar 1
Baldor L1509T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 36-1206B | C FACE KIT 213-5TC ODP | 1 motor |
