Baldor L1177T
General Purpose Motor - 15 hp, 1800 rpm, 1 ph, 230 V, 254T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm Base, Foot Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)254T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Frekansta çıkış15.000 HP @ 60 HZ
Faz1
Ürün Hakkında
General Purpose Motor - 15 hp, 1800 rpm, 1 ph, 230 V, 254T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm Base, Foot Mount, Continuous Duty
Özellikler ve Avantajlar
- Heavy-gauge steel frames and a heavy-duty base seam welded to the frame
- Ball bearings
- “Snap Action” starting switch and gasketed conduit box and capacitor cover
- TEFC, foot mount
- Applications: Compressors, pumps, fans, farm equipment, conveyors, material handling equipment, machine tools and others
Baldor L1177T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)254T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış15.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim60.000 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)86.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)60.0 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduE
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 6 AWG, A PH
Motor tipi0956LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk23.36 IN
Güç faktörü96
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı1.625 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1760 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568100929
Motor Supply Voltage230 V
Base RPM1760 rpm
Mounting TypeFoot
Warranty2 Year Warranty
Type Of BearingBall
IP Rating44
Weight322 lbs
ApplicationsCompressors, pumps, fans, farm equipment, conveyors, material handling equipment, machine tools and others.
Additional DetailsHeavy gauge steel frames and a heavy duty base seam welded to the frame, ball bearings, a “Snap Action” starting switch and gasketed conduit box and capacitor cover.
Harmonization Code8501.40.6040
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noL1177T
Spesifikasyon no09G373Z143G1
Güç (HP)15
Gerilim (V)230
Akım (A)60
Devir (rpm)1760
Gövde boyutu254T
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)E
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)86.5
Güç faktörü96
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6307
Gövde koruma tipiTEFC
Etiket noNP1256L
Performans
Genel karakteristikler· 230 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.11 Ω / 0.415 Ohms B Ph
Anma yükte sıcaklık artışı (°C)80° C
Yolverme yöntemiDOL
Devrilme torku114 lb-ft
Kalkış minimum torku (pull-up)55 lb-ft
Kilitli rotor torku76.7 lb-ft
Kalkış akımı (A)304 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 42 | 89 | 95 | 96 | 96 | 95 | 94 | 0 |
| Verim % | 0 | 80.5 | 87.6 | 88.3 | 86.9 | 83.8 | 79.3 | 0 |
| Devir rpm | 1799 | 1784 | 1768 | 1749 | 1727 | 1698 | 1664 | 0 |
| Hat akımı A | 7.93 | 17 | 29 | 42.7 | 57.9 | 75.8 | 97.2 | 0 |
| Güç W | 768 | 3487 | 6341 | 9465 | 12785 | 16586 | 20904 | 0 |
| Tork lb-ft | 0 | 11.1 | 22.1 | 33.6 | 45.3 | 57.6 | 70.1 | 0 |

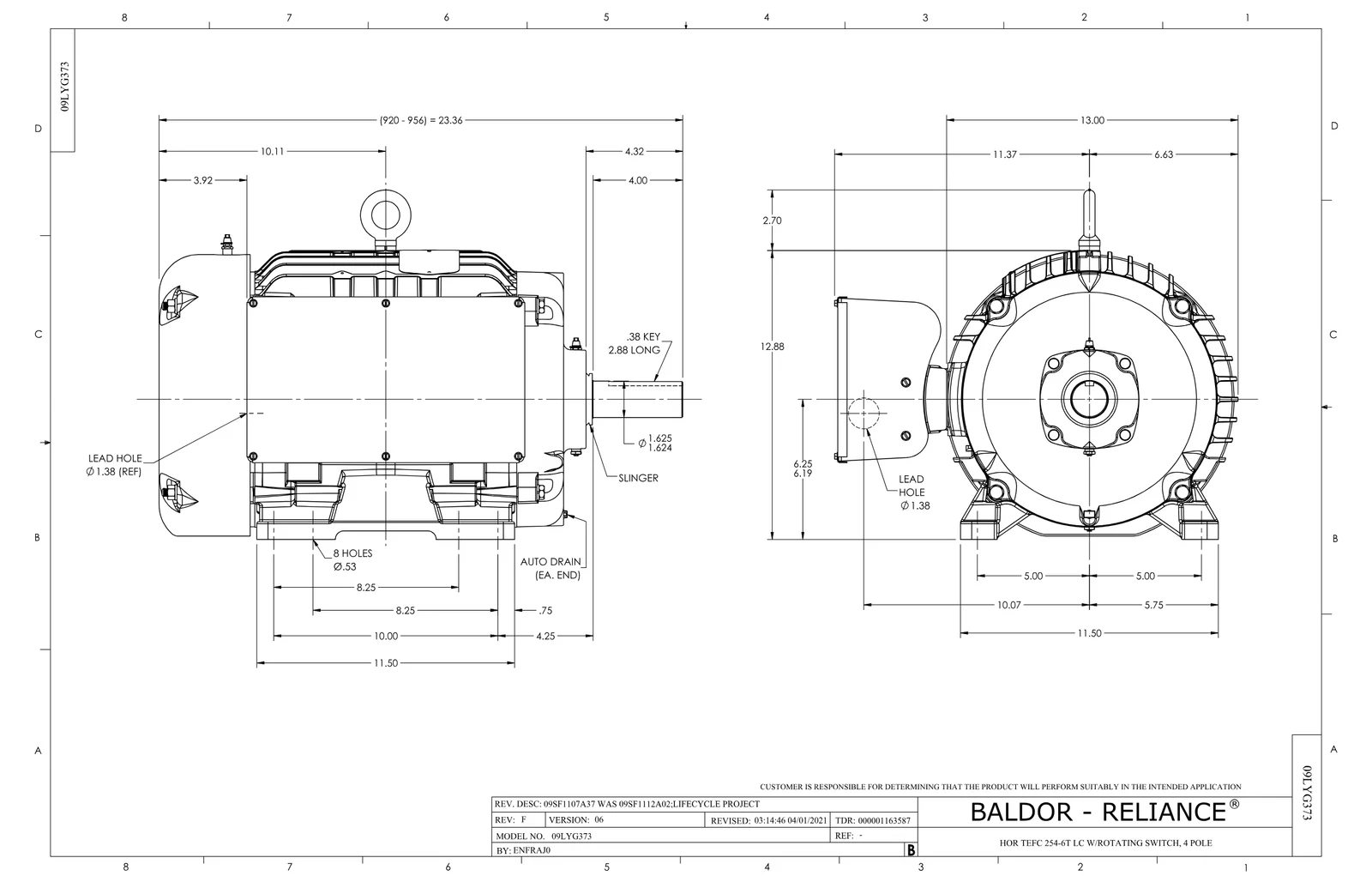

Dokümanlar ve CAD
Bu ürüne ait 4
Yedek Parçalar 8
Baldor L1177T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3050F09SP | CAPACITOR 50 MFD 370 VAC | 2 adet | 69 motor |
| EC1216C06SP | ELEC CAP, 216-259 MFD, 250V, 2.06D X 4. | 4 adet | 45 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 8 adet | 1.543 motor |
| SP5165 | MODEL 39 DOUBLE ARM STATIONARY SWITCH | 1 adet | 6 motor |
| 09EP1101A11SP | PU ENDPLATE, MACH | 1 adet | 23 motor |
| 09FH4000SP | 309 FH - BLACK PRIMER | 1 adet | 131 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
Aksesuarlar 1
Baldor L1177T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 09-1309 | C FACE KIT | 32 motor |
