Baldor JXL050722A

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor JXL050722A

JXL050722A

BaldorMFR # JXL050722ASKU # YLS0LJ2PE1SH88I
Muhafaza tipiTEFC
Gövde (frame)56J
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.750 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor JXL050722A (JXL050722A), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor JXL050722A fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Baldor JXL050722A

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)56J
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış.750 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP D; CLII GP F,G
Tehlikeli alan bölümüDivision I
Kurum onaylarıCSA · UL
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim4.600 A @ 230.0 V · 9.300 A @ 115.0 V
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)66.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.6 a
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
IP koruma sınıfıYOK
KVA koduN
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıSerbest kablo uçları
Motor tipi3524L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk15.66 IN
Güç faktörü77
Ürün ailesiGenel amaçlı
Kasnak yüzey koduC-Face
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı0.625 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Devir (rpm)3500 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 1 konumuEP
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT4
UPC781568972687
Product TypeExplosion Proof (Hazardous Location) Motors

Etiket Bilgileri

Spesifikasyon no35-0000-1064
Katalog noJXL050722A
Güç (HP).75
Sıcaklık koduT4
Gerilim (V)115/230
Akım (A)9.3/4.6
Devir (rpm)3500 35WG0498
Frekans (Hz)60
Faz sayısı1
Yalıtım sınıfıB
Servis faktörü1.00
NEMA tasarım harfi-
Kod harfi (kilitli rotor kVA)N
Çalışma sınıfı40C AMB-CONT
Gövde boyutu56J
NEMA nominal verim (%)66
Güç faktörü77
Etiket noNP0016XPSL

Performans

Genel karakteristikler· 115 V, 60 Hz, 0.75 hp

Faz-faz direnci, 25 °C'de (Ω)0.62 Ω / 1.76 Ohms B Ph
Anma yükte sıcaklık artışı (°C)39° C
Devrilme torku3.63 lb-ft
Kalkış minimum torku (pull-up)3.18 lb-ft
Kilitli rotor torku5 lb-ft
Kalkış akımı (A)64.2 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %314963727983850
Verim %040.956.564.368.370.471.10
Devir rpm35863570355235333513349134660
Hat akımı A5.626.116.877.889.0810.5120
Güç W19834449565482099511800
Tork lb-ft00.2780.5550.8381.121.411.710

Dokümanlar ve CAD

Bu ürüne ait 4

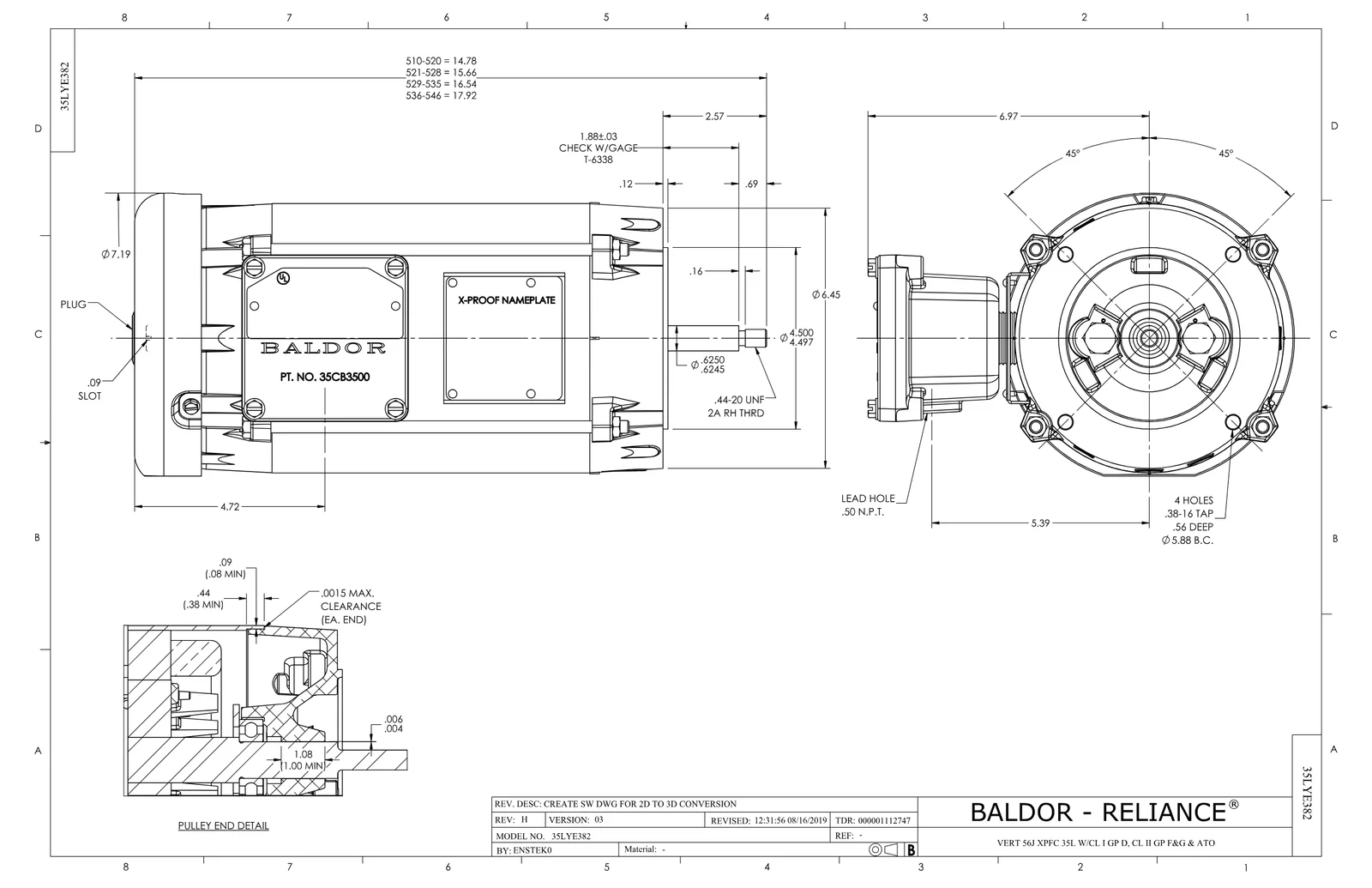

Boyut ÇizimiBoyut ÇizimiPDF·135 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·34 KB·English
Teknik DatasheetTeknik DatasheetPDF·612 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 8

Yedek Parçalar 7

Baldor JXL050722A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
LB1118LABEL,WARNING (ROLL LABEL)1 adet 223 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
34FN3002A01SPEXTERNAL FAN, PLASTIC, .637/.639 HUB W/1 adet 410 motor
35EP3700A01SPFR ENDPLATE, XPFC1 adet 90 motor
35EP3702A01SPPU EP-205 BRG-35X-56C-143-5TC1 adet 56 motor
35CB3001A01SPEXPL CONDUIT BOX, MACH, 1/2" PIPE TAP LE1 adet 103 motor
35CB3500A01SPCONDUIT BOX LID, MACH1 adet 203 motor
