Baldor JMFSWDM3558T-E

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor JMFSWDM3558T-E

JMFSWDM3558T-E

BaldorMFR # JMFSWDM3558T-ESKU # YLSBRXJTHPUVVCE
Muhafaza tipiTEFC
Gövde (frame)145JM
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor JMFSWDM3558T-E (JMFSWDM3558T-E), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor JMFSWDM3558T-E fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Baldor JMFSWDM3558T-E

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)145JM
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA_PREMIUM · WEEE · NEMA PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim5.600 A @ 208.0 V · 5.600 A @ 230.0 V · 2.800 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)86.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)2.8 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor boya/yüzey kaplamasıBoyasız
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3528M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk16.15 IN
Güç faktörü81
Ürün ailesiWD tümü SS, kapsüllü
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1760 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568878767

Etiket Bilgileri

Katalog noJMFSWDM3558T-E
Ağırlık51
Spesifikasyon no35E4781K632G1
Gövde koruma tipiTEFC
CC no010A
Koruma sınıfı (IP)69
Güç (HP)2
Mıknatıslanma akımı (A)3.2/1.6
Gerilim (V)230/460
NEMA nominal verim (%)86.5
Akım (A)5.6/2.8
Güç faktörü77
Çalışma sınıfı40C AMB-CONT
Devir (rpm)1760
Maks. devir (rpm)2700
Gövde boyutu145JM
Frekans (Hz)60
Kod harfi (kilitli rotor kVA)L
Yalıtım sınıfıH
Servis faktörü1.15
Servis faktörü akımı (A)6.3/3.15
Faz sayısı3
NEMA tasarım harfiB
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
YağlamaPOLYREX EM
Sabit güç60
TO90
Atalet (WK²)0.232
Sabit tork15
TO60
SL HZ1.2
Değişken tork3
TO60
Etiket noNP4427AAA01

Performans

Genel karakteristikler· 460 V, 60 Hz, 2 hp

Faz-faz direnci, 25 °C'de (Ω)8.6033 Ω
Anma yükte sıcaklık artışı (°C)66° C
Servis faktörü yükünde sıcaklık artışı (°C)81° C
Yolverme yöntemiDOL
Devrilme torku22.9 lb-ft
Kalkış minimum torku (pull-up)12.9 lb-ft
Kilitli rotor torku16.3 lb-ft
Kalkış akımı (A)24.4 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %837577078828580
Verim %078.685.586.986.685.58485.9
Devir rpm17981789.91780.71770.81760.21748.41735.81753
Hat akımı A1.551.671.942.332.813.353.943.13
Güç W93.448788613001734219426632010
Tork lb-ft01.5082.9974.4946.017.5589.0756.94

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·597 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

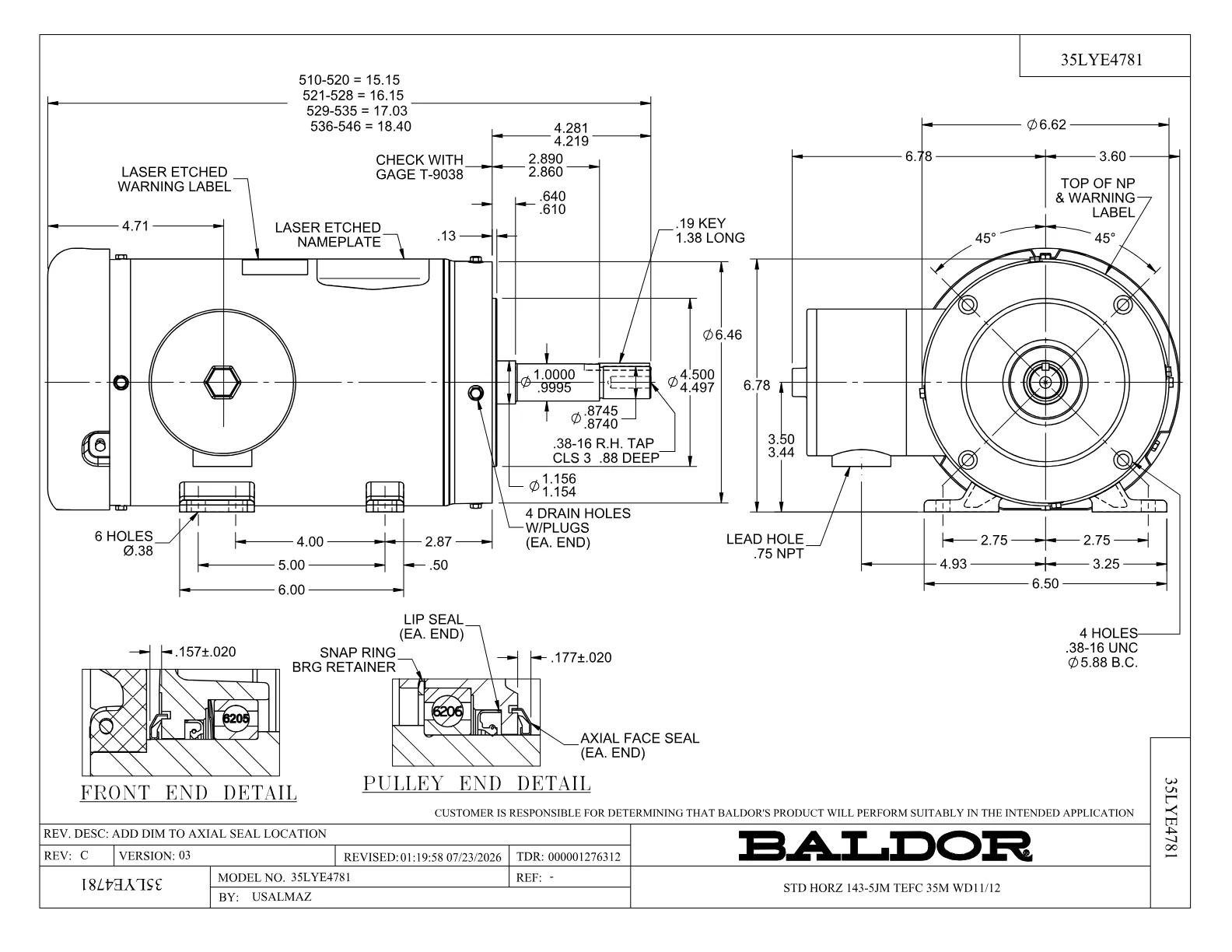

Boyut ÇizimiBoyut ÇizimiPDF·111 KB·English

Yedek Parçalar 2

Baldor JMFSWDM3558T-E motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
34FN3002B01EXTERNAL FAN, PLASTIC, .637/.639 HUB W/1 adet 623 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
