Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor JMEWDM41906T
Baldor-Reliance JMEWDM41906T; 20 HP, 3525 rpm, 3 faz 230/460 V, 60 Hz, 256JM gövde, TEFC muhafazalı yatay montajlı Wash Down serisi AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)256JM
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış20.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance JMEWDM41906T; 20 HP, 3525 rpm, 3 faz 230/460 V, 60 Hz, 256JM gövde, TEFC muhafazalı yatay montajlı Wash Down serisi AC elektrik motorudur.
Baldor JMEWDM41906T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)256JM
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış20.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA_PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim21.500 A @ 460.0 V · 43.000 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)21.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduG
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 10 AWG
Motor tipi3960M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk26.12 IN
Güç faktörü93
Ürün ailesiYıkama tipi
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı1.750 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3525 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568773826
Etiket Bilgileri
Katalog noJMEWDM41906T
Spesifikasyon no39K068X632G1
Güç (HP)20
Gerilim (V)230/460
Akım (A)43/21.5
Devir (rpm)3525
Gövde boyutu256JM
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)G
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)91
Güç faktörü93
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6208
Gövde koruma tipiTEFC
Etiket noNP1669L
Performans
Genel karakteristikler· 460 V, 60 Hz, 20 hp
Faz-faz direnci, 25 °C'de (Ω)0.437 Ω
Anma yükte sıcaklık artışı (°C)75° C
Servis faktörü yükünde sıcaklık artışı (°C)97° C
Yolverme yöntemiDOL
Devrilme torku114 lb-ft
Kalkış minimum torku (pull-up)35.3 lb-ft
Kilitli rotor torku51 lb-ft
Kalkış akımı (A)152 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 71 | 88 | 92 | 93 | 93 | 92 | 93 |
| Verim % | 0 | 91 | 93.5 | 93.3 | 92.5 | 91.2 | 89.7 | 91.7 |
| Devir rpm | 3599 | 3581 | 3562 | 3541 | 3519 | 3492 | 3465 | 3503 |
| Hat akımı A | 4.75 | 6.84 | 11.2 | 16.2 | 21.5 | 27.6 | 33.8 | 25.2 |
| Güç W | 302 | 3897 | 7926 | 11861 | 15925 | 20492 | 24889 | 18665 |
| Tork lb-ft | 0 | 6.97 | 14.7 | 22.1 | 29.6 | 37.7 | 45.4 | 34.5 |

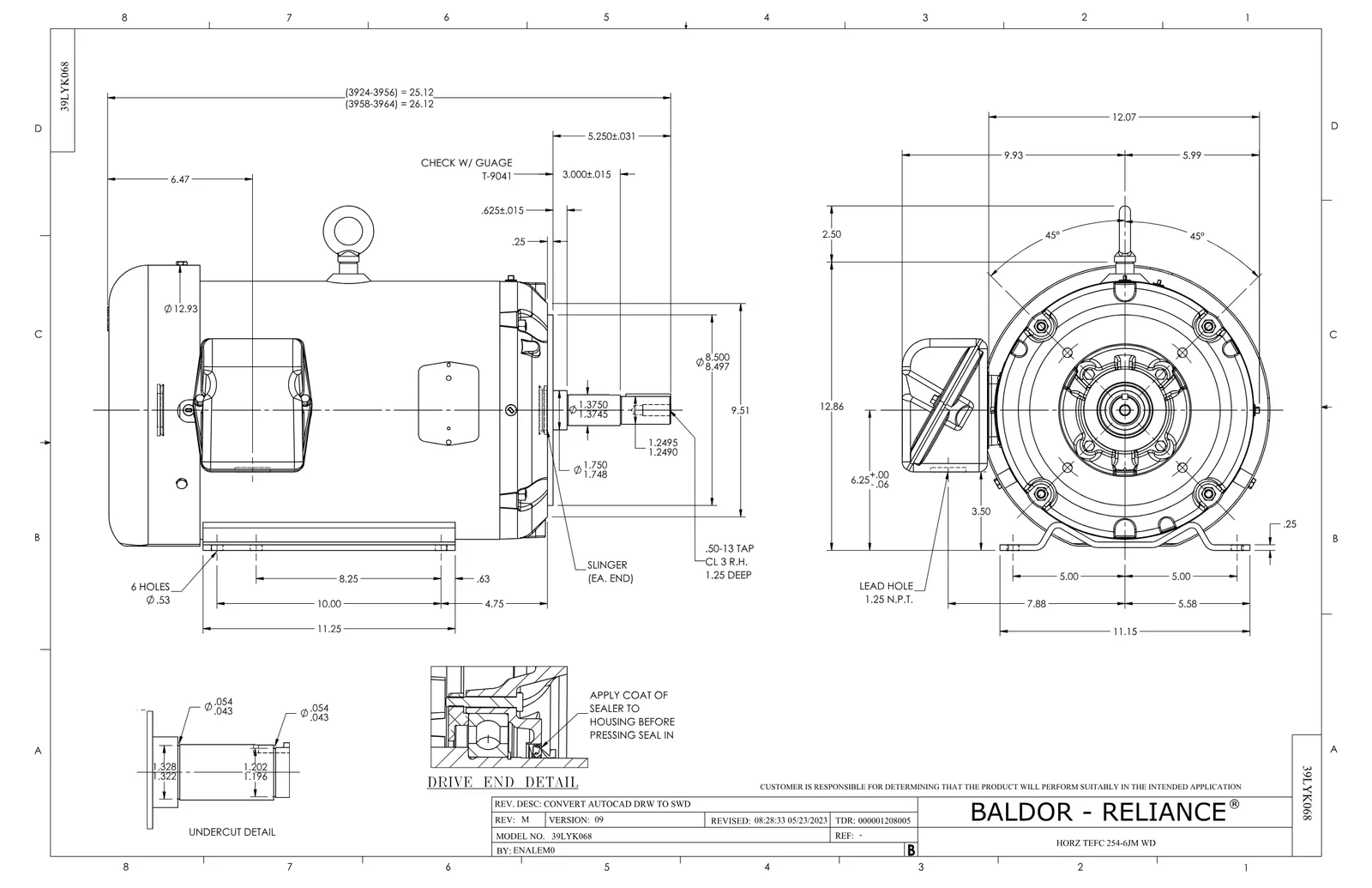

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 4
Baldor JMEWDM41906T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 09FN3001C01SP | EXTERNAL FAN, PLASTIC (COMES W/SCREW FRO | 1 adet | 7 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 2 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
