Baldor JL3513A

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor JL3513A

Jet Pump Motor - 1-1/2 hp, 3600 rpm, 1 ph, 115/230 V, 56J Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Footless Mount, Continuous Duty

BaldorMFR # JL3513ASKU # YLSZP1C0F42WTOD
Muhafaza tipiTEFC
Gövde (frame)56J
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.500 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Jet Pump Motor - 1-1/2 hp, 3600 rpm, 1 ph, 115/230 V, 56J Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Footless Mount, Continuous Duty

Baldor JL3513A

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)56J
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.500 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim16.600 A @ 115.0 V · 8.300 A @ 230.0 V · 8.600 A @ 208.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)70.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)8.3 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti4 @ 16 AWG, A&J
Motor tipi3528L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk13.74 IN
Güç faktörü82
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDış Diş
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.00
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüSabit Standart Karşı Taraf
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıKullanmayın Eve-Geçerli Değil
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568112724
Motor CategoryJet Pump Motor
Motor Supply Voltage115/230 V
Base RPM3450 rpm
Warranty2 Year Warranty
Type Of BearingBall
Harmonization Code8501.40.6040
Weight44 lbs
ApplicationsResidential and industrial pumps, swimming pool pumps, etc.
Additional DetailsDiecast aluminum end plates with machined steel bearing seat insert. Stainless steel shaft extension, and slotted non-drive end shaft. Catalog numbers ending with “A” have automatic thermal overload.
Mounting TypeFootless
Product TypePump Motors

Etiket Bilgileri

Katalog noJL3513A
Spesifikasyon no35F83-525
Güç (HP)1.5
Gerilim (V)115/230
Akım (A)16.6/8.3
Devir (rpm)3450
Gövde boyutu56J
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)70
Güç faktörü82
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1257L

Performans

Genel karakteristikler· 230 V, 60 Hz, 1.5 hp

Faz-faz direnci, 25 °C'de (Ω)1.26 Ω / 1.23 Ohms B Ph
Anma yükte sıcaklık artışı (°C)70° C
Yolverme yöntemiDOL
Devrilme torku5.6 lb-ft
Kalkış minimum torku (pull-up)4.2 lb-ft
Kilitli rotor torku5.5 lb-ft
Kalkış akımı (A)42 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %265269788487880
Verim %054.967.771.672.471.268.40
Devir rpm35913568354335183485345234090
Hat akımı A3.84.45.46.68.39.9120
Güç W22753185512041573198024420
Tork lb-ft00.5751.151.7252.32.8753.450

Dokümanlar ve CAD

Bu ürüne ait 4

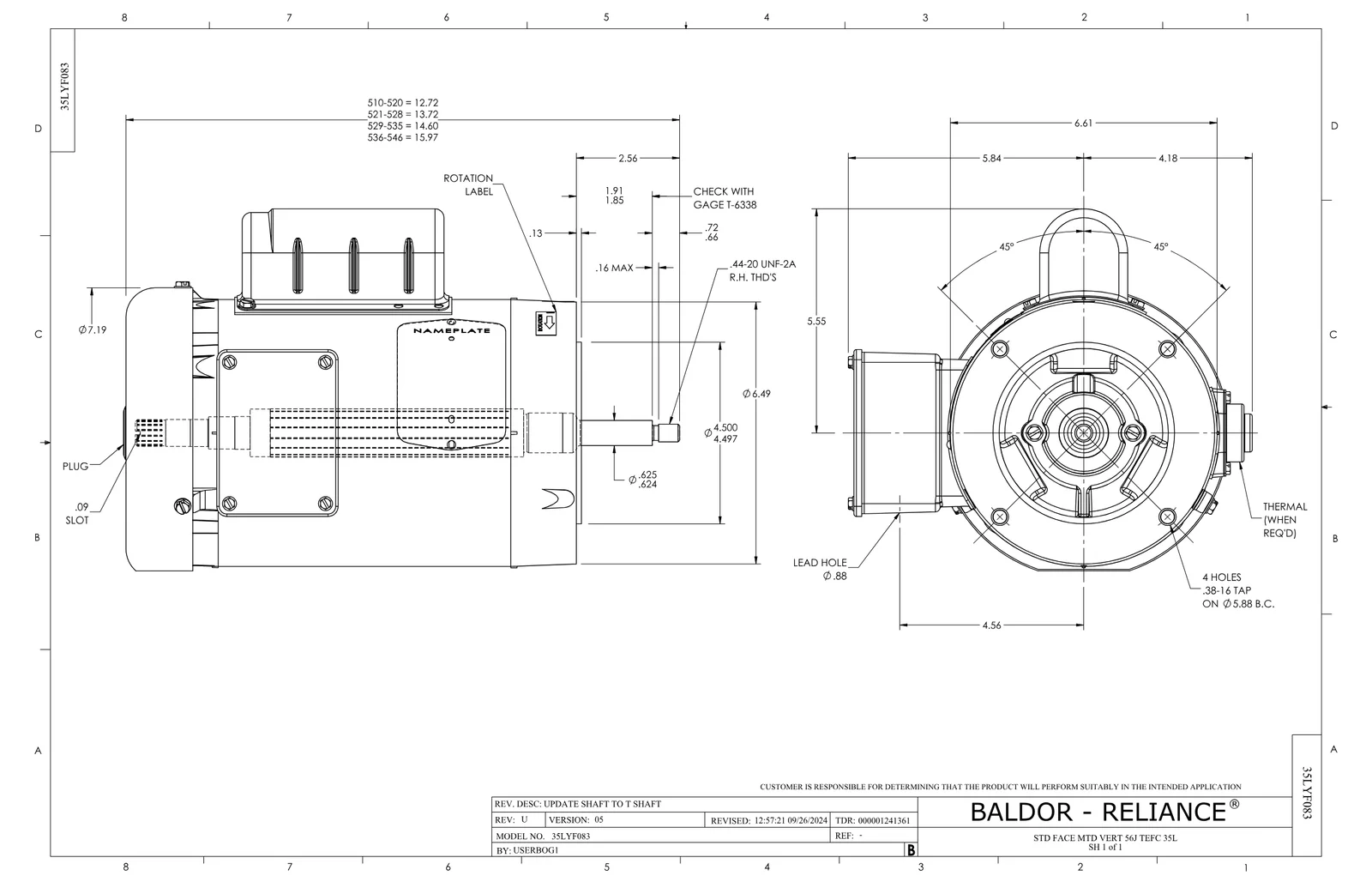

Boyut ÇizimiBoyut ÇizimiPDF·120 KB·English

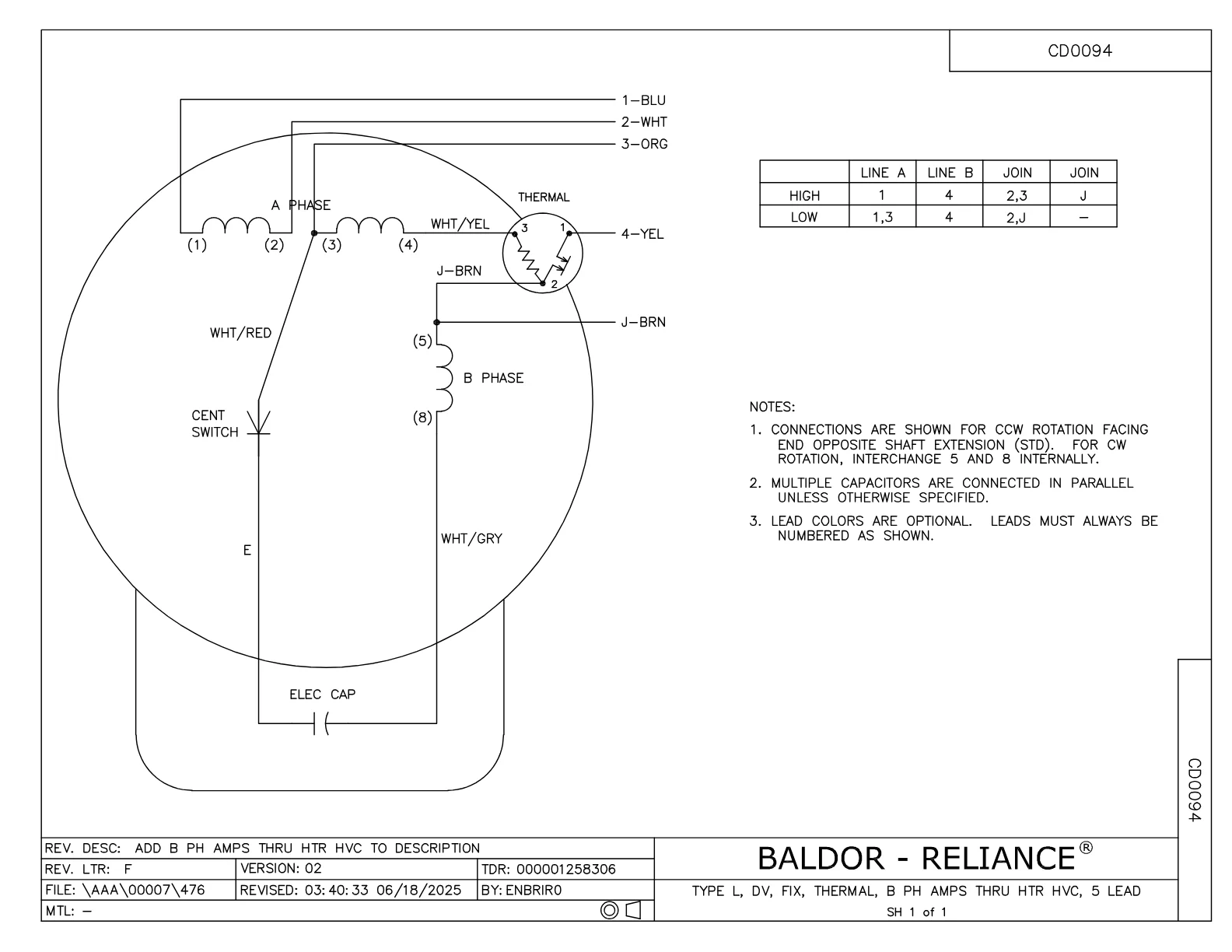

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·605 KB·English
Performans EğrisiPerformans EğrisiPDF·59 KB·English

CAD Dosyaları 9

Yedek Parçalar 5

Baldor JL3513A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
EC1645A06SPELEC CAP, 645-774 MFD, 125V, 2.06D X 4.1 adet 56 motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
34FN3002A01SPEXTERNAL FAN, PLASTIC, .637/.639 HUB W/1 adet 410 motor
LB1118LABEL,WARNING (ROLL LABEL)1 adet 223 motor
35CB4802A02SPCAPACITOR COVER, STAMPED X1 adet 103 motor
