Baldor JL1323A
Baldor-Reliance JL1323A; 3 HP, 3450 rpm, 1 faz 230 V, 60 Hz, 56J gövde, açık (OPEN) muhafazalı genel amaçlı AC elektrik motorudur.
Muhafaza tipiAÇIK
Gövde (frame)56J
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış3.000 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor-Reliance JL1323A; 3 HP, 3450 rpm, 1 faz 230 V, 60 Hz, 56J gövde, açık (OPEN) muhafazalı genel amaçlı AC elektrik motorudur.
Baldor JL1323A
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiAÇIK
Gövde (frame)56J
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış3.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim13.000 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)82.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)13.0 a
Ön yüz koduKlemens paneli
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKlemens paneli
Motor uç bağlantısıYok
Motor kablo adedi/kesiti2 @ 14 AWG, A PH
Motor tipi3535LC
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk14.11 IN
Güç faktörü93
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDış Diş
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüSabit Standart Karşı Taraf
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568112847
Etiket Bilgileri
Katalog noJL1323A
Spesifikasyon no35H992Y105
Güç (HP)3
Gerilim (V)230
Akım (A)13
Devir (rpm)3450
Gövde boyutu56J
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)82.5
Güç faktörü93
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiOPEN
Etiket noNP1257L
Performans
Genel karakteristikler· 230 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)0.617 Ω / 2.54 Ohms B Ph
Anma yükte sıcaklık artışı (°C)49° C
Servis faktörü yükünde sıcaklık artışı (°C)56° C
Yolverme yöntemiDOL
Devrilme torku15.5 lb-ft
Kalkış minimum torku (pull-up)13 lb-ft
Kilitli rotor torku13 lb-ft
Kalkış akımı (A)108 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 48 | 61 | 80 | 87 | 91 | 92 | 93 | 92 |
| Verim % | 0 | 68.8 | 78.5 | 82.1 | 82.5 | 82.6 | 81 | 82.6 |
| Devir rpm | 3590 | 3578 | 3556 | 3535 | 3517 | 3487 | 3450 | 3499 |
| Hat akımı A | 5 | 6 | 7.9 | 10.3 | 13 | 16 | 19 | 14.8 |
| Güç W | 552 | 835 | 1448 | 2067 | 2725 | 3377 | 4084 | 3116 |
| Tork lb-ft | 0 | 1.13 | 2.25 | 3.38 | 4.5 | 5.63 | 6.75 | 5.18 |

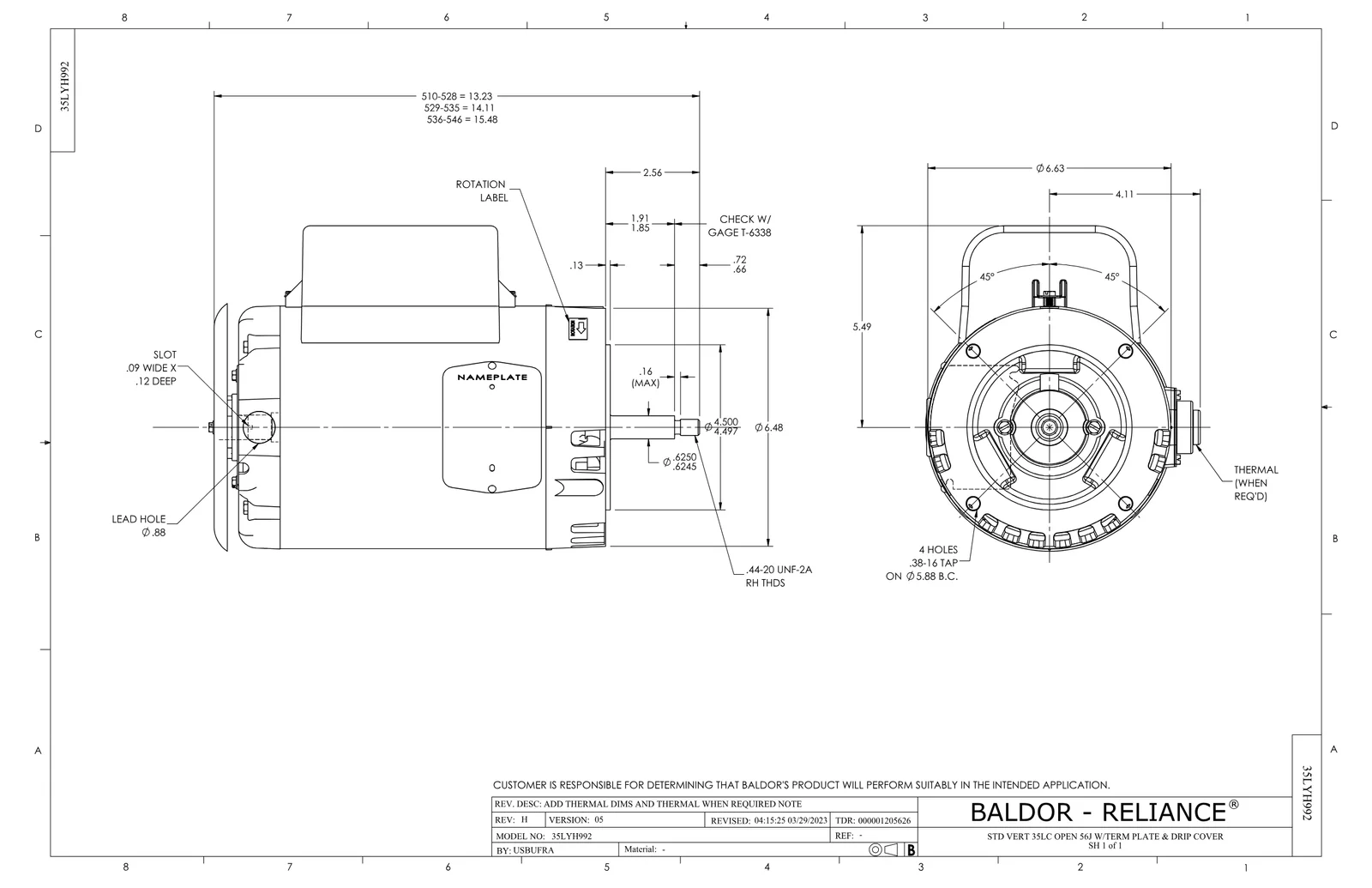

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 5
Baldor JL1323A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3020F12SP | CAPACITORS 20 MFD 370 VAC | 1 adet | 38 motor |
| EC1216C06SP | ELEC CAP, 216-259 MFD, 250V, 2.06D X 4. | 1 adet | 45 motor |
| 35EP3202A02SP | FR ENDPLATE, MACH | 1 adet | 3 motor |
| LB1118 | LABEL,WARNING (ROLL LABEL) | 1 adet | 223 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
