Detayları Gör
Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor JEWDM3545
Jet Pump Motor - 1 hp, 3600 rpm, 3 ph, 208-230/460 V, 56J Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Footless Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)56J
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Jet Pump Motor - 1 hp, 3600 rpm, 3 ph, 208-230/460 V, 56J Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3450 rpm Base, Footless Mount, Continuous Duty
Baldor JEWDM3545
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)56J
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.600 A @ 460.0 V · 3.200 A @ 230.0 V · 3.300 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)78.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduP
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3520M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk12.72 IN
Güç faktörü74
Ürün ailesiYıkama tipi
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDış Diş
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.40
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568810316
Motor CategoryJet Pump Motor (Painted)
Motor Supply Voltage208-230/460 V
Base RPM3450 rpm
Weight38 lbs
Mounting TypeFootless
Product TypePump Motors
Etiket Bilgileri
Katalog noJEWDM3545
Spesifikasyon no35E2235R710G1
Güç (HP)1
Gerilim (V)208-230/460
Akım (A)3.3-3.2/1.6
Devir (rpm)3450
Gövde boyutu56J
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.40
Kod harfi (kilitli rotor kVA)P
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)78.5
Güç faktörü74
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1669L
Performans
Genel karakteristikler· 460 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)10.6 Ω
Anma yükte sıcaklık artışı (°C)34° C
Servis faktörü yükünde sıcaklık artışı (°C)45° C
Yolverme yöntemiDOL
Devrilme torku9.7 lb-ft
Kalkış minimum torku (pull-up)6.5 lb-ft
Kilitli rotor torku7.5 lb-ft
Kalkış akımı (A)16.4 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 18 | 39 | 57 | 68 | 74 | 79 | 81 | 80 |
| Verim % | 0 | 63.3 | 74 | 78.7 | 80 | 80.9 | 80.5 | 80.7 |
| Devir rpm | 3589 | 3568 | 3547 | 3524 | 3498 | 3473 | 3441 | 3454 |
| Hat akımı A | 0.84 | 0.97 | 1.12 | 1.32 | 1.56 | 1.8 | 2.09 | 1.97 |
| Güç W | 120 | 302 | 509 | 713 | 920 | 1129 | 1342 | 1257 |
| Tork lb-ft | 0 | 0.377 | 0.747 | 1.12 | 1.48 | 1.85 | 2.21 | 2.07 |

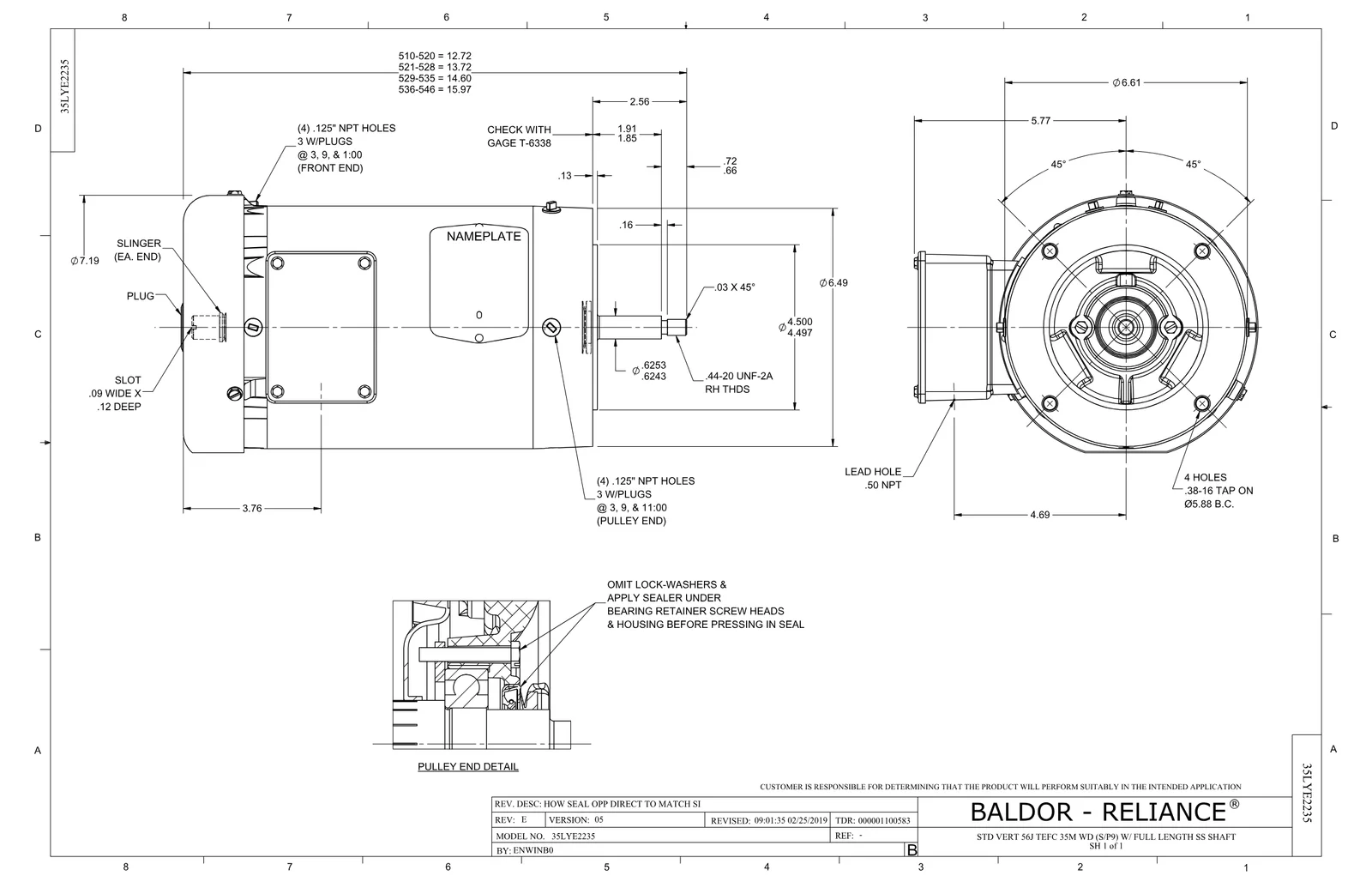

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 3
Baldor JEWDM3545 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34FN3002B01 | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 623 motor |
| HW4600B39SP | V-RING SLINGER 0.550 X 0.790 X .18 VITON | 1 adet | 142 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
