Baldor IDWNM3707T
Baldor-Reliance IDWNM3707T; 5 HP, 1770 rpm, 3 faz 230/460 V, 60 Hz, 213TC gövde, TENV muhafazalı Wash Down serisi AC elektrik motorudur.
Muhafaza tipiTENV
Gövde (frame)213TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance IDWNM3707T; 5 HP, 1770 rpm, 3 faz 230/460 V, 60 Hz, 213TC gövde, TENV muhafazalı Wash Down serisi AC elektrik motorudur.
Baldor IDWNM3707T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)213TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim12.400 A @ 230.0 V · 6.200 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.2 a
Ön yüz koduEnkoder/Geri Besleme Cihazı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)4000 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi3734M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk19.84 IN
Güç faktörü82
Ürün ailesiYıkama tipi
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568200032
Etiket Bilgileri
Katalog noIDWNM3707T
Spesifikasyon no37H312R177G1
Gövde boyutu213TC
Güç (HP)5 TE
Gerilim (V)230/460
Mıknatıslanma akımı (A)5.8/2.9
Tam yük akımı (A)12.4/6.2
Devir (rpm)1770
Maksimum devir (rpm)4000
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıH
Servis faktörü1.00
NEMA tasarım harfiB
SL HZ1.2
NEMA nominal verim (%)89.5
Atalet (WK²)0.836
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6307
Rulman (tahrik karşı tarafı)6206
CC no010A
Etiket noNP1608L
Performans
Genel karakteristikler· 460 V, 60 Hz, 5 hp
Faz-faz direnci, 25 °C'de (Ω)2.12 Ω
Anma yükte sıcaklık artışı (°C)56° C
Yolverme yöntemiDOL
Devrilme torku47.48 lb-ft
Kalkış minimum torku (pull-up)22.38 lb-ft
Kilitli rotor torku28.3 lb-ft
Kalkış akımı (A)49.16 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 41 | 64 | 77 | 83 | 85 | 85 | 0 |
| Verim % | 0 | 86.4 | 90.8 | 91.4 | 91.3 | 90.7 | 89.3 | 0 |
| Devir rpm | 1799 | 1793 | 1787 | 1779 | 1772 | 1762 | 1753 | 0 |
| Hat akımı A | 2.83 | 3.28 | 3.99 | 5 | 6.18 | 7.6 | 9.19 | 0 |
| Güç W | 136 | 1079 | 2049 | 3049 | 4068 | 5143 | 6241 | 0 |
| Tork lb-ft | 0 | 3.66 | 7.33 | 11.03 | 14.76 | 18.64 | 22.4 | 0 |

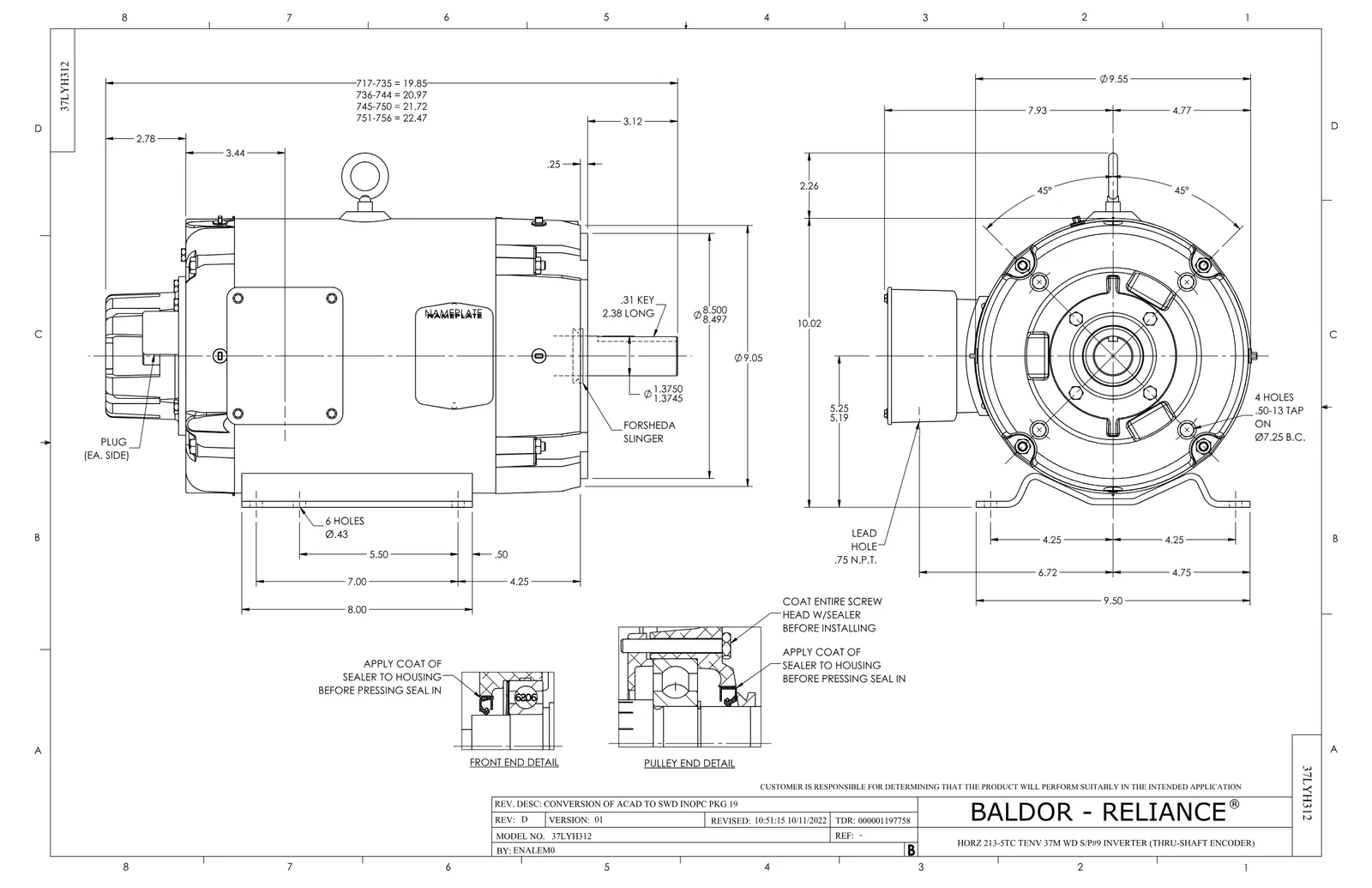

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 3
Baldor IDWNM3707T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 2 adet | 1.543 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
