Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor IDVSWDM3542
Washdown Inverter Duty Motor (Paint Free) - 3/4 hp, 1800 rpm, 3 ph, 230/460 V, 56C Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1740 rpm Base, C-Face / Footless Mount
Muhafaza tipiTENV
Gövde (frame)56C
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Ürün Hakkında
Washdown Inverter Duty Motor (Paint Free) - 3/4 hp, 1800 rpm, 3 ph, 230/460 V, 56C Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1740 rpm Base, C-Face / Footless Mount
Özellikler ve Avantajlar
- Includes all the advantages of our standard "Paint Free" washdown duty motors
- Specifically designed and built for use on variable frequency drives
- Meets NEMA MG 1, Part 31
- Standard efficiency
- Applications: Conveyors, Pumps and other equipment in food processing and other severe environments where motors are "washed" on a regular basis. For adjustable speed applications not requiring full torque at zero speed
Baldor IDVSWDM3542
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)56C
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.750 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim2.420 A @ 208.0 V · 2.420 A @ 230.0 V · 1.210 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)82.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.2 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)6000 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3514M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk11.06 IN
Güç faktörü74
Ürün ailesiYıkama tipi, boyasız
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1765 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568301074
Motor CategoryInverter Duty Motor (Paint Free)
Motor Supply Voltage230/460 V
Base RPM1740 rpm
IP Rating55
Harmonization Code8501.51.4040
Weight36 lbs
ApplicationsConveyors, pumps and other equipment in food processing and severe environments where motors receive washdown on a regular basis.
Additional DetailsIncludes all the advantages of our standard “Paint Free” washdown duty motors. Specifically designed and built for use on adjustable speed drives. For adjustable speed applications not requiring full torque at zero speed. Not encoder adaptable. 1.00 Service Factor. Class “H” insulated. 2700 RPM constant Hp speed. Includes phase insulation and thermostats.
Mounting TypeC-Face / Footless
Product TypeWashdown Duty Motors
Etiket Bilgileri
Katalog noIDVSWDM3542
Spesifikasyon no35S639G069G1
Gövde boyutu56C
Güç (HP).75 TE
Gerilim (V)230/460
Mıknatıslanma akımı (A)1.5/.75
Tam yük akımı (A)2.28/1.14
Devir (rpm)1765
Maksimum devir (rpm)6000
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıH
Servis faktörü1.00
NEMA tasarım harfiB
SL HZ1.16
NEMA nominal verim (%)82.5
Atalet (WK²)0.101
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (tahrik karşı tarafı)6203
Etiket noNP1608L
Performans
Genel karakteristikler· 460 V, 60 Hz, 0.75 hp
Faz-faz direnci, 25 °C'de (Ω)30.3 Ω
Anma yükte sıcaklık artışı (°C)59° C
Yolverme yöntemiDOL
Devrilme torku8 lb-ft
Kalkış minimum torku (pull-up)4.4 lb-ft
Kilitli rotor torku5.1 lb-ft
Kalkış akımı (A)8.4 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 9 | 31 | 48 | 61 | 70 | 76 | 81 | 0 |
| Verim % | 0 | 68.4 | 79.5 | 81.9 | 82.7 | 82.5 | 81.1 | 0 |
| Devir rpm | 1799 | 1791 | 1783 | 1775 | 1766 | 1757 | 1745 | 0 |
| Hat akımı A | 0.85 | 0.87 | 0.95 | 1.06 | 1.21 | 1.4 | 1.61 | 0 |
| Güç W | 63 | 212 | 363 | 514 | 679 | 853 | 1039 | 0 |
| Tork lb-ft | 0 | 0.57 | 1.14 | 1.67 | 2.24 | 2.82 | 3.4 | 0 |

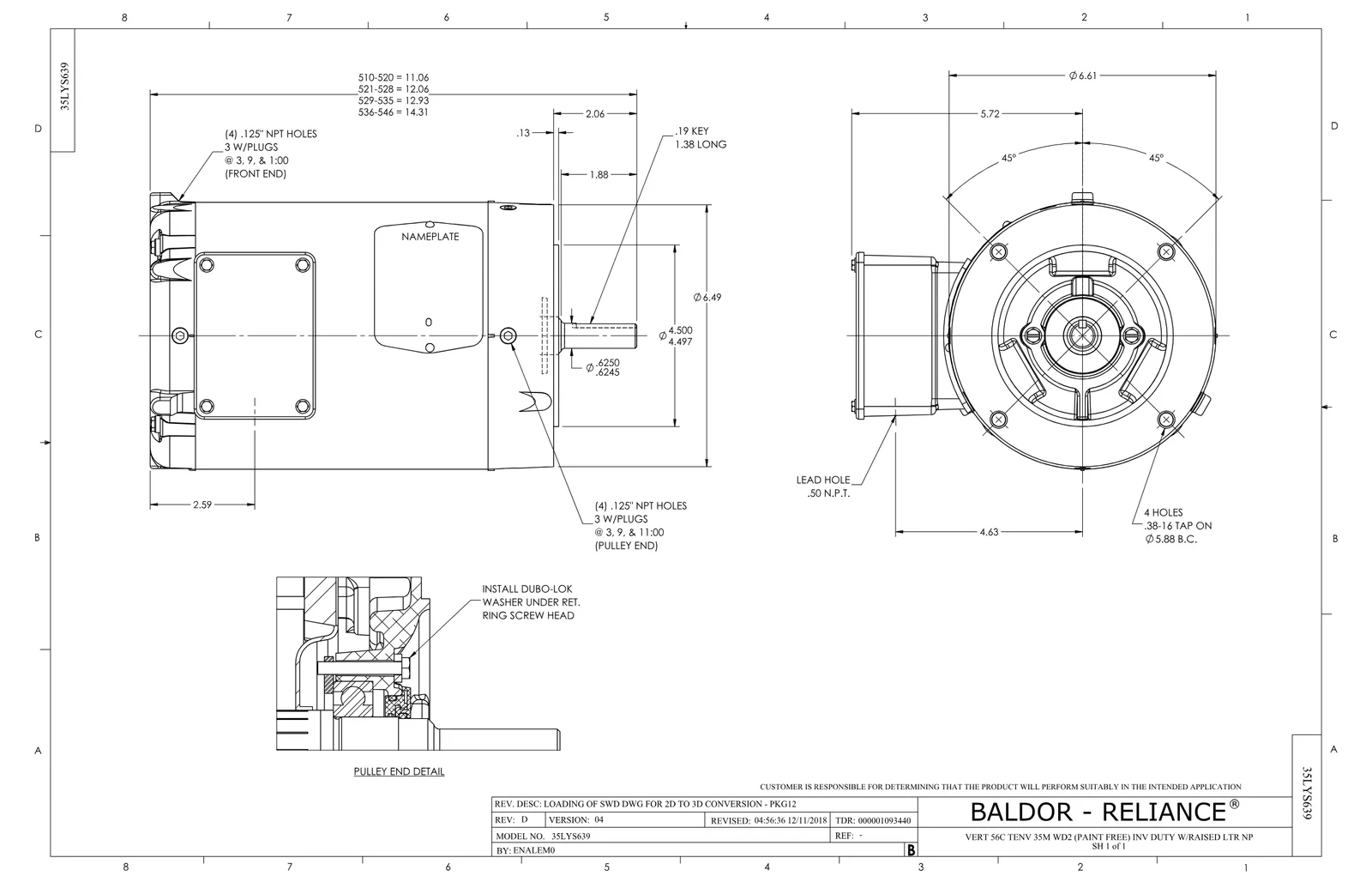

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 1
Baldor IDVSWDM3542 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
