Baldor IDVSM2333T
Baldor-Reliance IDVSM2333T; 15 HP, 1765 rpm, 3 faz 230/460 V, 60 Hz, 254TC gövde, tamamen kapalı fan soğutmalı (TEFC) muhafazalı genel amaçlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)254TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance IDVSM2333T; 15 HP, 1765 rpm, 3 faz 230/460 V, 60 Hz, 254TC gövde, tamamen kapalı fan soğutmalı (TEFC) muhafazalı genel amaçlı AC elektrik motorudur.
Baldor IDVSM2333T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)254TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim36.200 A @ 230.0 V · 38.000 A @ 208.0 V · 18.100 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)92.4 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)18.1 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 12 AWG
Motor tipi0944M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk26.91 IN
Güç faktörü84
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1765 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568465318
Etiket Bilgileri
Katalog noIDVSM2333T
Spesifikasyon no09K146T597G1
Gövde boyutu254TC
Güç (HP)15 TE
Gerilim (V)230/460
Mıknatıslanma akımı (A)14.6/7.3
Tam yük akımı (A)36.2/18.1
Devir (rpm)1765
Maksimum devir (rpm)2700
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Servis faktörü1.00
SL HZ1.2
NEMA nominal verim (%)92.4
Atalet (WK²)1.93
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6309
Rulman (tahrik karşı tarafı)6208
CC no010A
Etiket noNP3302L

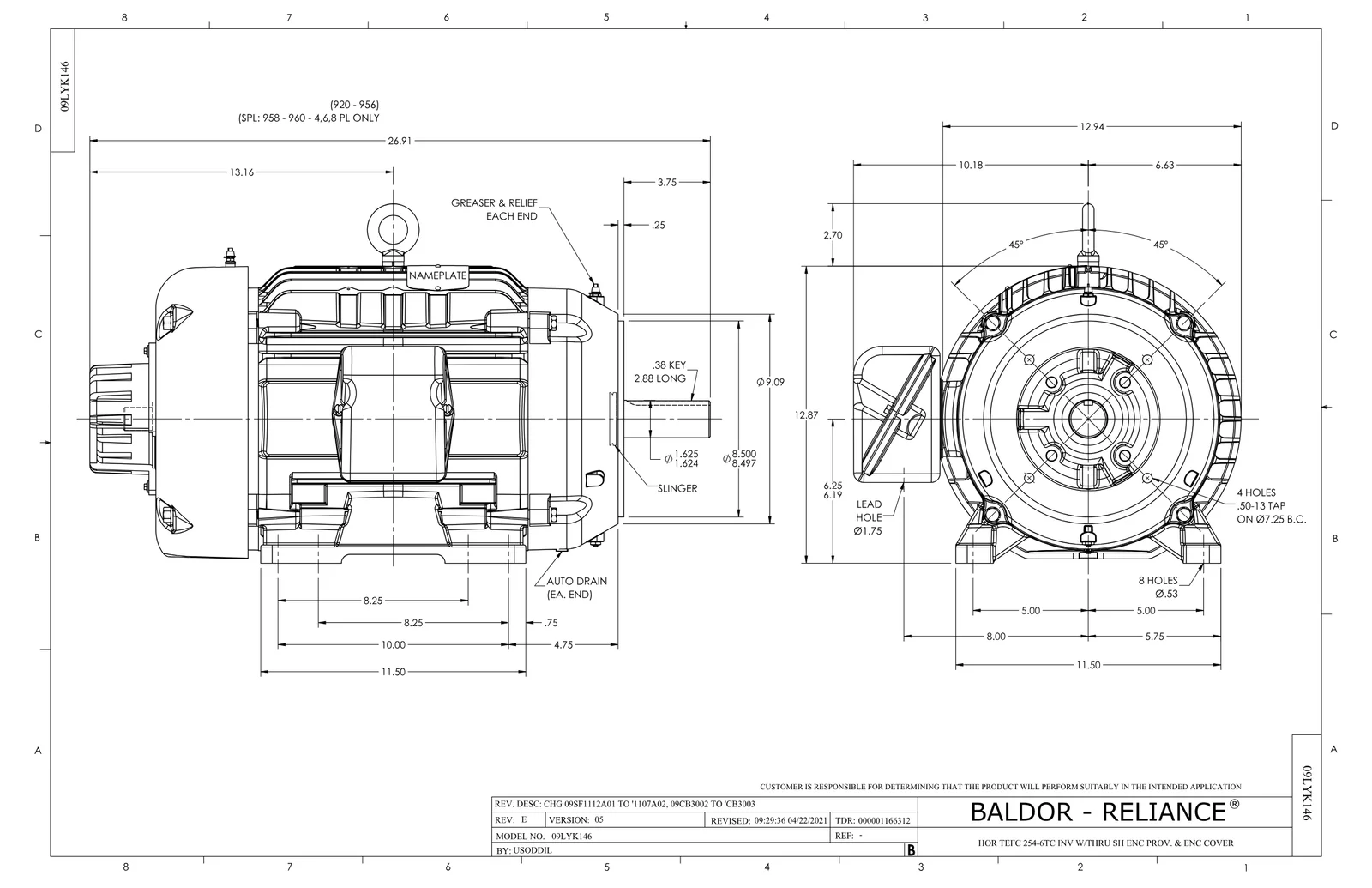

Dokümanlar ve CAD
Bu ürüne ait 2
Seri belgeleri 3· bu ürün serisinin ortak belgeleri
Yedek Parçalar 6
Baldor IDVSM2333T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 6 adet | 1.543 motor |
| 09CB3501SP | CONDUIT BOX LID FOR 09CB3001 & 09CB3002 | 1 adet | 392 motor |
| 09GS1013SP | GS FOR 09CB3501, 12CB1500 & 12CB1503 LID | 1 adet | 245 motor |
| 37FN3002B02 | EXFN, PLASTIC, 7.50 OD, 1.503 ID | 1 adet | 83 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
