Baldor IDNM3665T
Inverter Duty Motor - 5 hp, 1800 rpm, 3 ph, 230/460 V, 184TC Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1760 rpm Base, C-Face / Foot Mount, Continuous Duty
Muhafaza tipiTENV
Gövde (frame)184TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Ürün Hakkında
Inverter Duty Motor - 5 hp, 1800 rpm, 3 ph, 230/460 V, 184TC Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1760 rpm Base, C-Face / Foot Mount, Continuous Duty
Baldor IDNM3665T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)184TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim13.200 A @ 230.0 V · 6.600 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.6 a
Ön yüz koduEnkoder/Geri Besleme Cihazı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
IP koruma sınıfıYOK
KVA koduL
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)6000 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi0640M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk17.22 IN
Güç faktörü80
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1760 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568301043
Motor CategoryInverter Duty Motor
Motor Supply Voltage230/460 V
Base RPM1760 rpm
Mounting TypeC-Face / Foot
Harmonization Code8501.52.4000
Weight112 lbs
ApplicationsConveyors, pumps, fans, metal processing, compressors, test stands, and material handling equipment.
Additional DetailsDesigned for inverter or vector applications where up to a 1000:1 constant torque speed range is required. Compatible with optional encoder feedback devices for use in closed loop velocity or position control. Meets NEMA MG 1, Part 31. Can operate across the line.
Product TypeInverter Vector Duty Motors
Etiket Bilgileri
Katalog noIDNM3665T
Spesifikasyon no06F551W531G1
Gövde boyutu184TC
Güç (HP)5 TE
Gerilim (V)230/460
Mıknatıslanma akımı (A)7.2/3.6
Tam yük akımı (A)13.2/6.6
Devir (rpm)1760
Maksimum devir (rpm)6000
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıH
Servis faktörü1.00
NEMA tasarım harfiB
SL HZ1.6
NEMA nominal verim (%)89.5
Atalet (WK²)0.37
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
CC no010A
Etiket noNP4009L

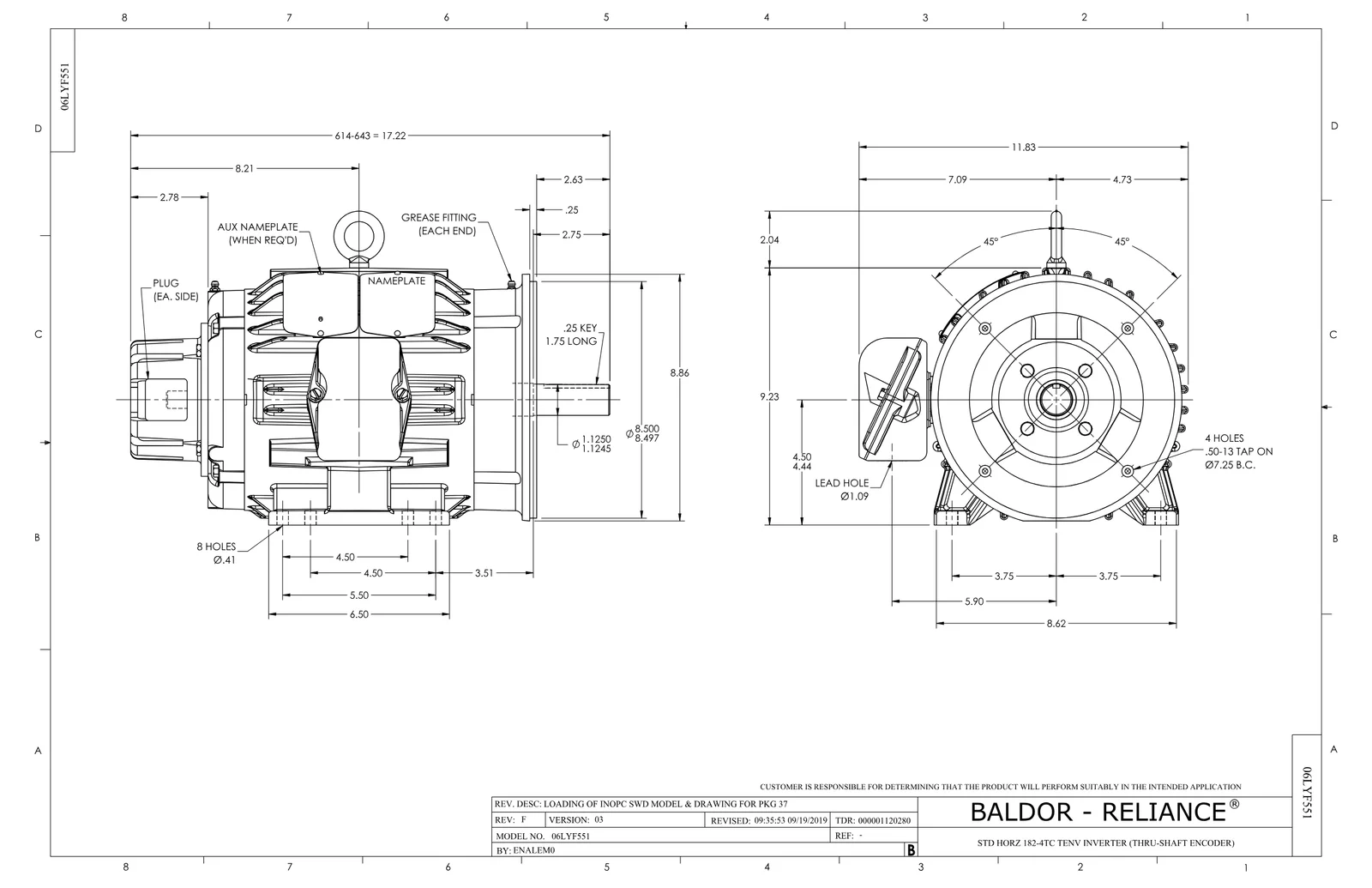

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 5
Yedek Parçalar 3
Baldor IDNM3665T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75 | 4 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
