Baldor IDCSWDM3546T

Washdown Inverter Duty Motor (Paint Free) - 1 hp, 1800 rpm, 3 ph, 230/460 V, 143TC Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Foot Mount

BaldorMFR # IDCSWDM3546TSKU # YLSSIIQTG1EH41Y

Muhafaza tipiTENV

Gövde (frame)143TC

Gövde malzemesiPaslanmaz çelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış1.000 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Washdown Inverter Duty Motor (Paint Free) - 1 hp, 1800 rpm, 3 ph, 230/460 V, 143TC Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Foot Mount

Özellikler ve Avantajlar

Includes all the advantages of our standard "Paint Free" washdown duty motors
Specifically designed and built for use on variable frequency drives
Meets NEMA MG 1, Part 31
Standard efficiency
Applications: Conveyors, Pumps and other equipment in food processing and other severe environments where motors are "washed" on a regular basis. For adjustable speed applications not requiring full torque at zero speed

Baldor IDCSWDM3546T

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTENV

Gövde (frame)143TC

Gövde malzemesiPaslanmaz çelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış1.000 HP @ 60 HZ

Faz3

Frekansta senkron devir (rpm)1800 RPM @ 60 HZ

Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuYok

Tehlikeli alan bölümüUygulanamaz

Kurum onaylarıCSA · UR

Ortam sıcaklığı (°C)40 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiRijit

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Akım @ gerilim3.300 A @ 208.0 V · 3.340 A @ 230.0 V · 1.670 A @ 460.0 V

Tasarım koduB

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)85.5 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)1.7 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıH

İnvertör koduİnverter uyumlu

KVA koduM

Kaldırma kulaklarıKaldırma kulağı yok

Sabit rulman göstergesiKilitli rulman

Maks. devir (rpm)2700 rpm

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıSerbest kablo uçları

Motor kablo adedi/kesiti9 @ 18 AWG

Motor tipi3522M

Montaj düzeniF1

Kutup sayısı4

Toplam uzunluk12.12 IN

Güç faktörü66

Ürün ailesiYıkama tipi, boyasız

Kasnak tarafı rulman tipiSızdırmaz rulman

Kasnak yüzey koduC-Face

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

Servis faktörü1.00

Mil çapı0.875 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiYağ savurucu yok

Devir (rpm)1770 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıNormalde kapalı termostat

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

UPC781568300923

Motor CategoryInverter Duty Motor (Paint Free)

Motor Supply Voltage230/460 V

Base RPM1770 rpm

IP Rating55

Harmonization Code8501.51.6040

Weight42 lbs

ApplicationsConveyors, pumps and other equipment in food processing and severe environments where motors receive washdown on a regular basis.

Additional DetailsIncludes all the advantages of our standard “Paint Free” washdown duty motors. Specifically designed and built for use on adjustable speed drives. For adjustable speed applications not requiring full torque at zero speed. Not encoder adaptable. 1.00 Service Factor. Class “H” insulated. 2700 RPM constant Hp speed. Includes phase insulation and thermostats.

Mounting TypeC-Face / Foot

Product TypeWashdown Duty Motors

Etiket Bilgileri

Katalog noIDCSWDM3546T

Spesifikasyon no35SS597Z818G1

Gövde boyutu143TC

Güç (HP)1 TE

Gerilim (V)230/460

Mıknatıslanma akımı (A)2.5/1.25

Tam yük akımı (A)3.34/1.67

Devir (rpm)1770

Maksimum devir (rpm)6000

Frekans (Hz)60

Faz sayısı3

Yalıtım sınıfıH

Servis faktörü1.00

NEMA tasarım harfiB

SL HZ1

NEMA nominal verim (%)85.5

Atalet (WK²)0.159

Çalışma sınıfı40C AMB-CONT

Rulman (tahrik tarafı)6205

Rulman (tahrik karşı tarafı)6203

CC no010A

Etiket noNP1608L

Performans

Genel karakteristikler· 460 V, 60 Hz, 1 hp

Faz-faz direnci, 25 °C'de (Ω)14.4 Ω

Anma yükte sıcaklık artışı (°C)63° C

Yolverme yöntemiDOL

Devrilme torku16.6 lb-ft

Kalkış minimum torku (pull-up)7.42 lb-ft

Kilitli rotor torku10.32 lb-ft

Kalkış akımı (A)16.1 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%
Güç faktörü %	8	27	43	56	66	73	78
Verim %	0	70.8	81.2	84.5	85.9	85.8	85.2
Devir rpm	1800	1793	1786	1781	1773	1766	1758
Hat akımı A	1.23	1.25	1.34	1.49	1.67	1.87	2.12
Güç W	75.52	272	462	664	876	1087	1312
Tork lb-ft	0	0.756	1.48	2.22	2.99	3.72	4.48

Dokümanlar ve CAD

Bu ürüne ait 4

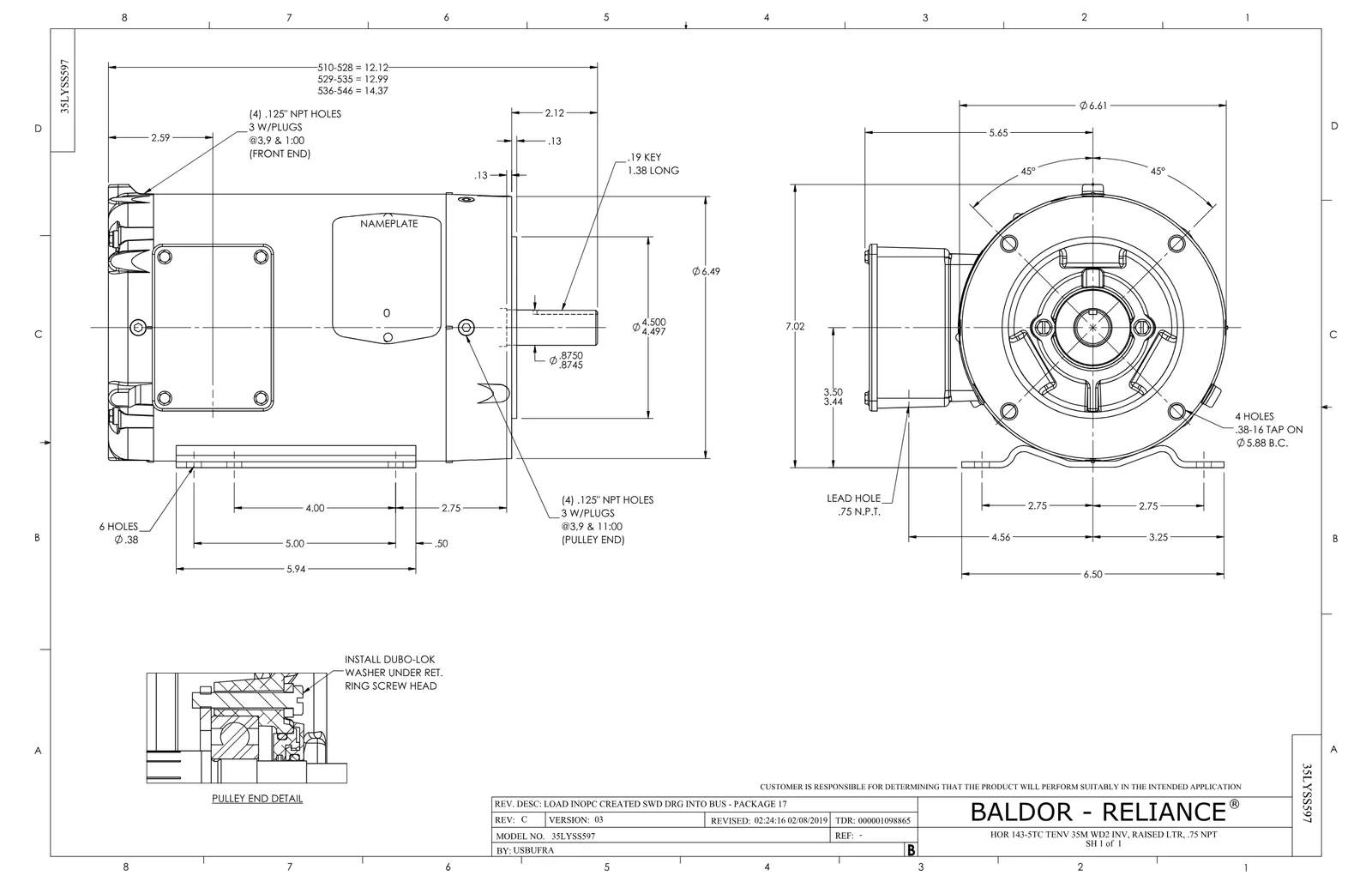

Boyut ÇizimiBoyut ÇizimiPDF·108 KB·English

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English

Teknik DatasheetTeknik DatasheetPDF·594 KB·English

Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 9

3D Model

2D Çizim

Yedek Parçalar 1

Baldor IDCSWDM3546T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor
