Baldor IDCSWDM3538 için nasıl fiyat teklifi alabilirim?

Baldor IDCSWDM3538 için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLS7MD8DKNP3A0B ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Baldor IDCSWDM3538 stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Baldor IDCSWDM3538 orijinal ve yeni mi?

Evet. Baldor markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Baldor IDCSWDM3538 teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor IDCSWDM3538

Washdown Inverter Duty Motor (Paint Free) - 1/2 hp, 1800 rpm, 3 ph, 208-230/460 V, 56C Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Foot Mount

BaldorMFR # IDCSWDM3538SKU # YLS7MD8DKNP3A0B

Muhafaza tipiTENV

Gövde (frame)56C

Gövde malzemesiPaslanmaz çelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış.500 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Washdown Inverter Duty Motor (Paint Free) - 1/2 hp, 1800 rpm, 3 ph, 208-230/460 V, 56C Frame, TENV (Totally Enclosed Non-Ventilated) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Foot Mount

Özellikler ve Avantajlar

Includes all the advantages of our standard "Paint Free" washdown duty motors
Specifically designed and built for use on variable frequency drives
Meets NEMA MG 1, Part 31
Standard efficiency
Applications: Conveyors, Pumps and other equipment in food processing and other severe environments where motors are "washed" on a regular basis. For adjustable speed applications not requiring full torque at zero speed

Baldor IDCSWDM3538

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTENV

Gövde (frame)56C

Gövde malzemesiPaslanmaz çelik

Frekans (Hz)60.00 Hz

Motor harf tipiÜç fazlı

Frekansta çıkış.500 HP @ 60 HZ

Faz3

Frekansta senkron devir (rpm)1800 RPM @ 60 HZ

Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ · 460.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuYok

Tehlikeli alan bölümüUygulanamaz

Kurum onaylarıUR · CSA

Ortam sıcaklığı (°C)40 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiRijit

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Akım @ gerilim1.010 A @ 460.0 V · 1.900 A @ 208.0 V · 2.020 A @ 230.0 V

Tasarım koduB

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)81.5 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)1.0 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıH

İnvertör koduİnverter hizmeti

KVA koduN

Kaldırma kulaklarıKaldırma kulağı yok

Sabit rulman göstergesiKilitli rulman

Maks. devir (rpm)2700 rpm

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıSerbest kablo uçları

Motor kablo adedi/kesiti9 @ 18 AWG

Motor tipi3514M

Montaj düzeniF1

Kutup sayısı4

Toplam uzunluk11.06 IN

Güç faktörü63

Ürün ailesiYıkama tipi, boyasız

Kasnak tarafı rulman tipiSızdırmaz rulman

Kasnak yüzey koduC-Face

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

RoHS durumuROHS COMPLIANT

Servis faktörü1.00

Mil çapı0.625 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiYağ savurucu yok

Devir (rpm)1775 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıNormalde kapalı termostat

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

UPC781568300893

Motor CategoryInverter Duty Motor (Paint Free)

Motor Supply Voltage208-230/460 V

Base RPM1770 rpm

IP Rating55

Harmonization Code8501.51.4040

Weight29 lbs

ApplicationsConveyors, pumps and other equipment in food processing and severe environments where motors receive washdown on a regular basis.

Additional DetailsIncludes all the advantages of our standard “Paint Free” washdown duty motors. Specifically designed and built for use on adjustable speed drives. For adjustable speed applications not requiring full torque at zero speed. Not encoder adaptable. 1.00 Service Factor. Class “H” insulated. 2700 RPM constant Hp speed. Includes phase insulation and thermostats.

Mounting TypeC-Face / Foot

Product TypeWashdown Duty Motors

Etiket Bilgileri

Katalog noIDCSWDM3538

Spesifikasyon no35S638G069G2

Gövde boyutu56C

Güç (HP).5 TE

Gerilim (V)208-230/460

Mıknatıslanma akımı (A)1.42-1.7/.85

Tam yük akımı (A)1.9-2.02/1.01

Devir (rpm)1775

Maksimum devir (rpm)2700

Frekans (Hz)60

Faz sayısı3

Yalıtım sınıfıH

Servis faktörü1.00

NEMA tasarım harfiB

SL HZ0.5

NEMA nominal verim (%)81.5

Atalet (WK²)0.101

Frekans (Hz)56HZ

Çalışma sınıfı40C AMB-CONT

Rulman (tahrik tarafı)6205

Rulman (tahrik karşı tarafı)6203

Etiket noNP1608L

Performans

Genel karakteristikler· 460 V, 60 Hz, 0.5 hp

Faz-faz direnci, 25 °C'de (Ω)30.3 Ω

Anma yükte sıcaklık artışı (°C)19° C

Yolverme yöntemiDOL

Devrilme torku8 lb-ft

Kalkış minimum torku (pull-up)4.4 lb-ft

Kilitli rotor torku5.1 lb-ft

Kalkış akımı (A)8.4 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%
Güç faktörü %	9	24	37	48	58	65	71
Verim %	0	58.9	72.5	78.4	80.5	81.6	81.5
Devir rpm	1799	1793	1788	1782	1776	1771	1763
Hat akımı A	0.85	0.85	0.89	0.94	1.01	1.11	1.21
Güç W	63	164	263	362	465	574	689
Tork lb-ft	0	0.38	0.75	1.12	1.48	1.86	2.24

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English

Teknik DatasheetTeknik DatasheetPDF·596 KB·English

Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

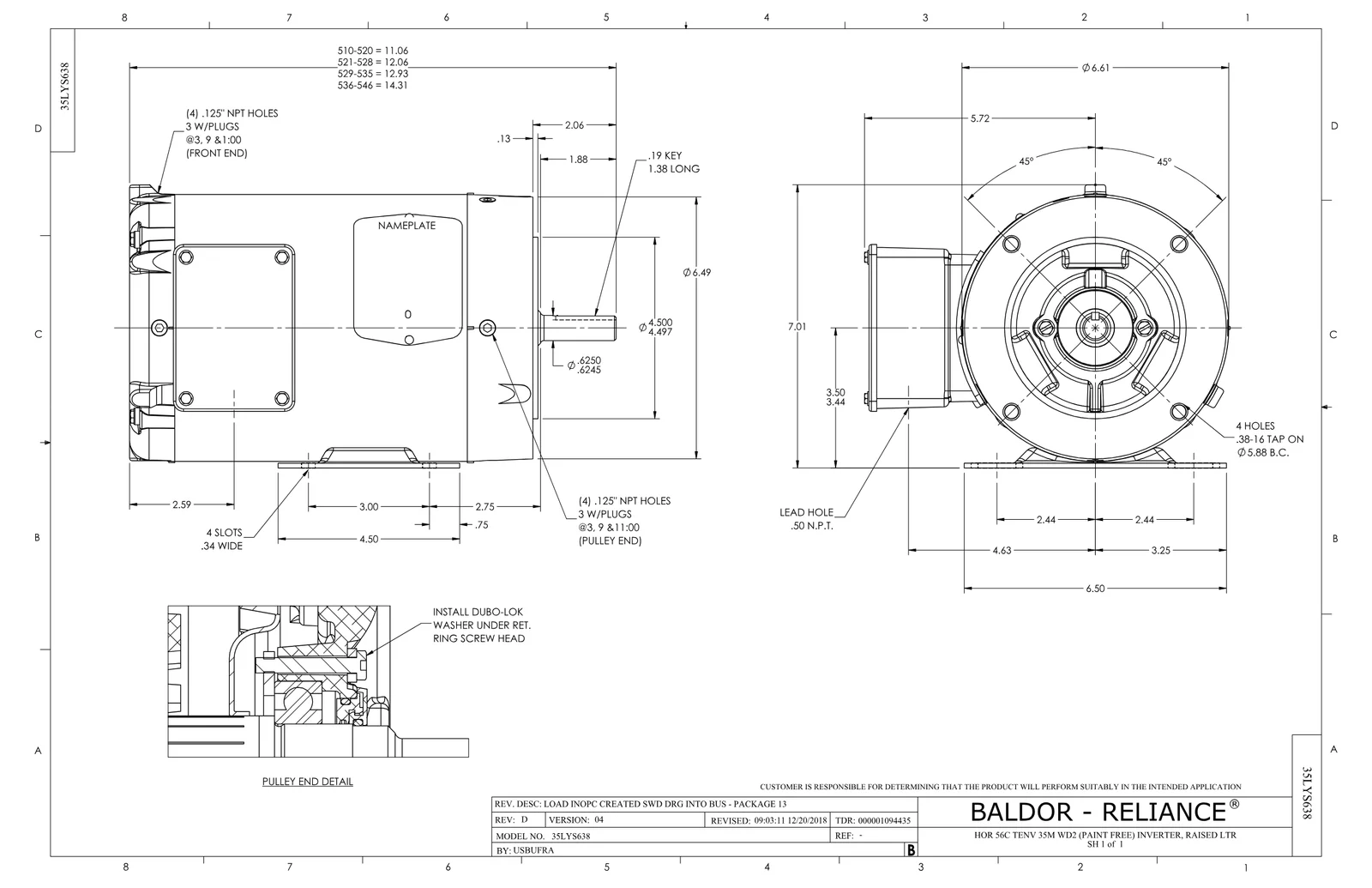

Boyut ÇizimiBoyut ÇizimiPDF·111 KB·English

CAD Dosyaları 9

3D Model

2D Çizim

Yedek Parçalar 1

Baldor IDCSWDM3538 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor
