Baldor HBEM4102T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor HBEM4102T

HBEM4102T

BaldorMFR # HBEM4102TSKU # YLSL88OQF7MAYRT
Muhafaza tipiTEFC
Gövde (frame)286T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış20.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor HBEM4102T (HBEM4102T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor HBEM4102T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Baldor HBEM4102T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)286T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış20.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM (ESKİ LOGO) · WEEE · NEMA PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim27.000 A @ 460.0 V · 54.000 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel İzoleli Rulmanlar
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)27.0 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter uyumlu
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)1800 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 10 AWG
Motor tipi1054M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk27.63 IN
Güç faktörü77
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.875 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1180 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568986981
Product TypeAir Handling (HVAC) Motors

Etiket Bilgileri

Katalog noHBEM4102T
CC no010A
Spesifikasyon no10T007Y730G1
Çalışma sınıfı40C AMB-CONT
Faz sayısı3
Yalıtım sınıfıH
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiA
Gövde koruma tipiTEFC
Koruma sınıfı (IP)54
Güç faktörü77
Rulman (tahrik tarafı)6311
Rulman (tahrik karşı tarafı)6309
Gövde boyutu286T
SL HZ1
Sabit güç60
TO90
Atalet (WK²)6.61
Maks. devir (rpm)1800
Sabit tork6
TO60
Değişken tork3
TO60
Etiket noNP4312A05A01L

Performans

Genel karakteristikler· 460 V, 60 Hz, 20 hp

Faz-faz direnci, 25 °C'de (Ω)0.425 Ω
Anma yükte sıcaklık artışı (°C)65° C
Servis faktörü yükünde sıcaklık artışı (°C)79° C
Yolverme yöntemiDOL
Devrilme torku276 lb-ft
Kalkış minimum torku (pull-up)115 lb-ft
Kilitli rotor torku166 lb-ft
Kalkış akımı (A)165 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %539607177798078
Verim %086.691.191.991.790.989.891.2
Devir rpm1198.81194.61189.51184.11178.31171.41163.81174
Hat akımı A13.114.317.521.926.932.739.330.4
Güç W547448284141233516452206592508218976
Tork lb-ft022.244.666.890.1112136103

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·37 KB·English

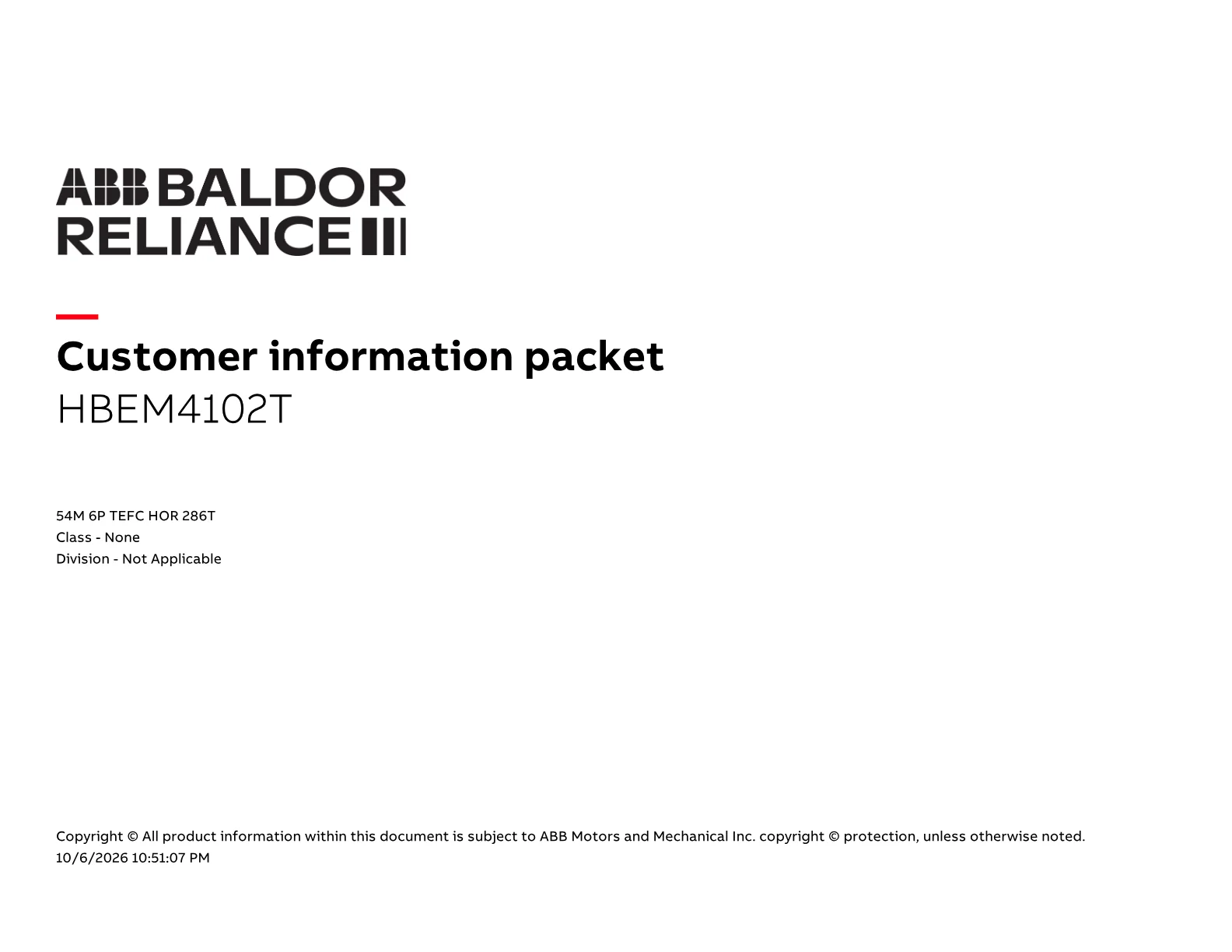

Teknik DatasheetTeknik DatasheetPDF·667 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 2· bu ürün serisinin ortak belgeleri

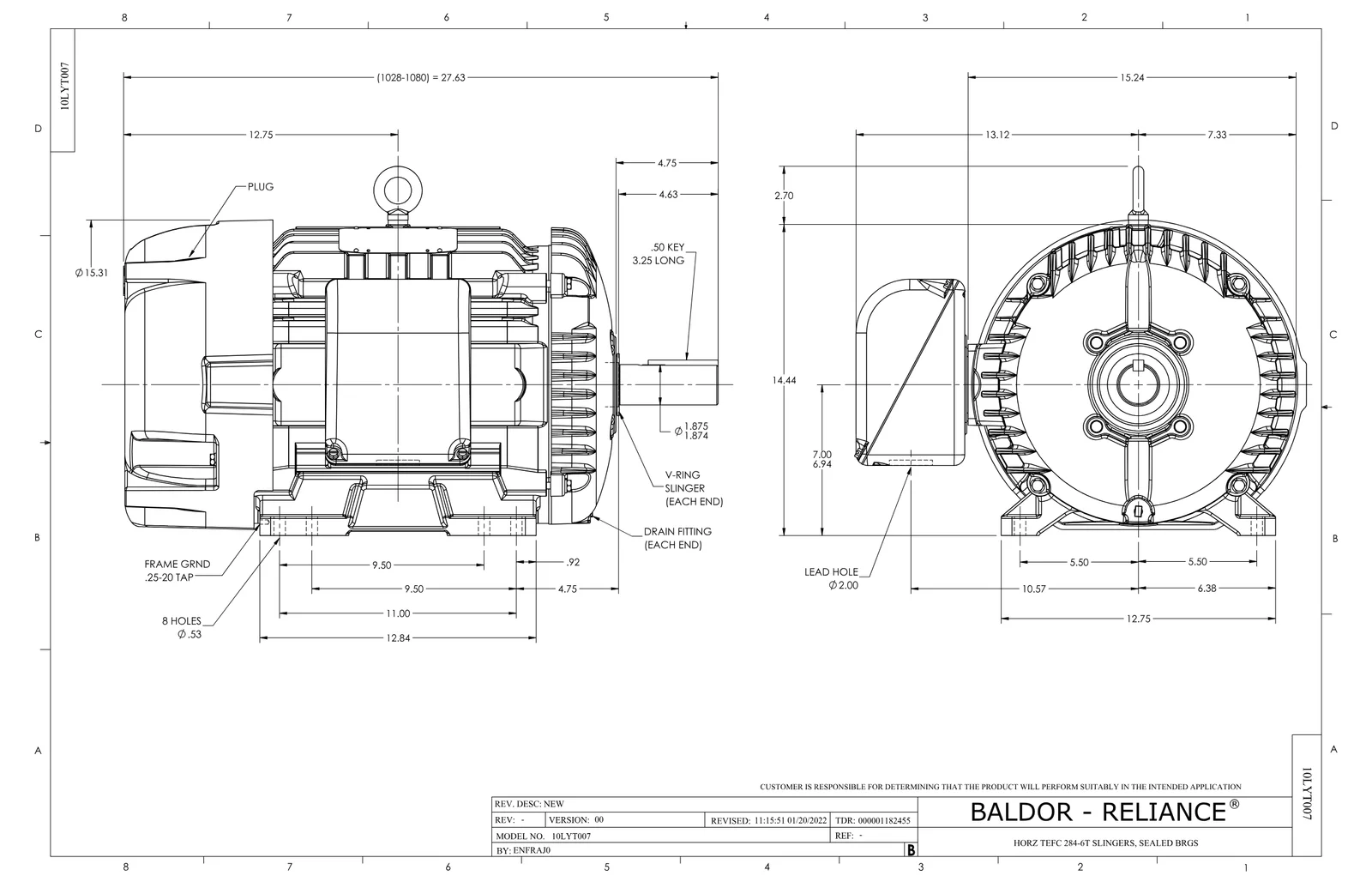

Boyut ÇizimiBoyut ÇizimiPDF·184 KB·English
Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 7

Baldor HBEM4102T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
09FN3001C02EXTERNAL FAN, PLASTIC (COMES W/SCREW FRO1 adet 155 motor
10CB3000SPKOBX, CAST W/2.00 LEAD HOLE1 adet 220 motor
HW1001A31LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I7 adet 1.025 motor
10GS1000GASKET, CONDUIT BOX LID1 adet 209 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
