Baldor HBEM3661T
HBEM3661T
Muhafaza tipiTEFC
Gövde (frame)182T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
Baldor HBEM3661T (HBEM3661T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor HBEM3661T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor HBEM3661T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)182T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıWEEE · NEMA_PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim4.100 A @ 460.0 V · 8.200 A @ 230.0 V · 8.600 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel İzoleli Rulmanlar
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.1 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter uyumlu
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Maks. devir (rpm)2700 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi0632M
Montaj düzeniF1
Kutup sayısı4

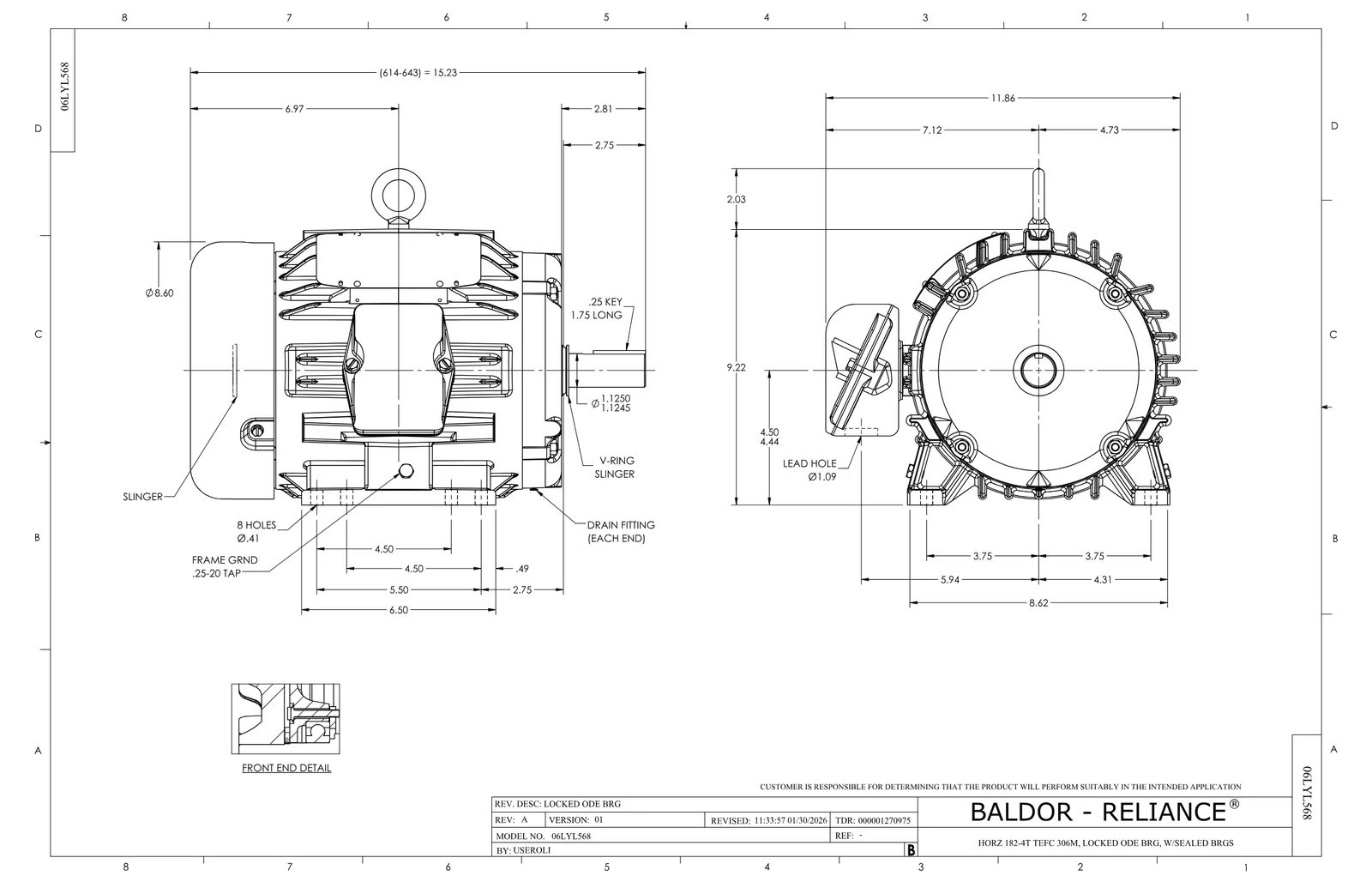

Toplam uzunluk15.23 IN
Güç faktörü77
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.125 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1755 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568961995
Product TypeAir Handling (HVAC) Motors
Etiket Bilgileri
Katalog noHBEM3661T
CC no010A
Spesifikasyon no06L568X181G1
Çalışma sınıfı40C AMB-CONT
Faz sayısı3
Yalıtım sınıfıH
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiB
Gövde koruma tipiTEFC
Koruma sınıfı (IP)54
Güç faktörü77
Rulman (tahrik tarafı)6206
Rulman (tahrik karşı tarafı)6205
Gövde boyutu182T
SL HZ1.17
Sabit güç60
TO90
Atalet (WK²)0.3
Maks. devir (rpm)2700
Sabit tork6
TO60
Değişken tork3
TO60
Etiket noNP4312A01A01L
Performans
Genel karakteristikler· 460 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)3.93 Ω
Anma yükte sıcaklık artışı (°C)35° C
Servis faktörü yükünde sıcaklık artışı (°C)42° C
Yolverme yöntemiDOL
Devrilme torku33.1 lb-ft
Kalkış minimum torku (pull-up)18.2 lb-ft
Kilitli rotor torku20.4 lb-ft
Kalkış akımı (A)29.8 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 38 | 58 | 70 | 77 | 81 | 83 | 79 |
| Verim % | 0 | 83.2 | 88.3 | 89.8 | 89.7 | 89.1 | 87.7 | 89.3 |
| Devir rpm | 1799 | 1790 | 1779 | 1769 | 1757 | 1744 | 1730 | 1749 |
| Hat akımı A | 2.14 | 2.34 | 2.79 | 3.39 | 4.1 | 4.91 | 5.86 | 4.59 |
| Güç W | 106 | 706 | 1299 | 1904 | 2523 | 3169 | 3867 | 2911 |
| Tork lb-ft | 0 | 2.31 | 4.54 | 6.8 | 9.06 | 11.4 | 13.8 | 10.5 |

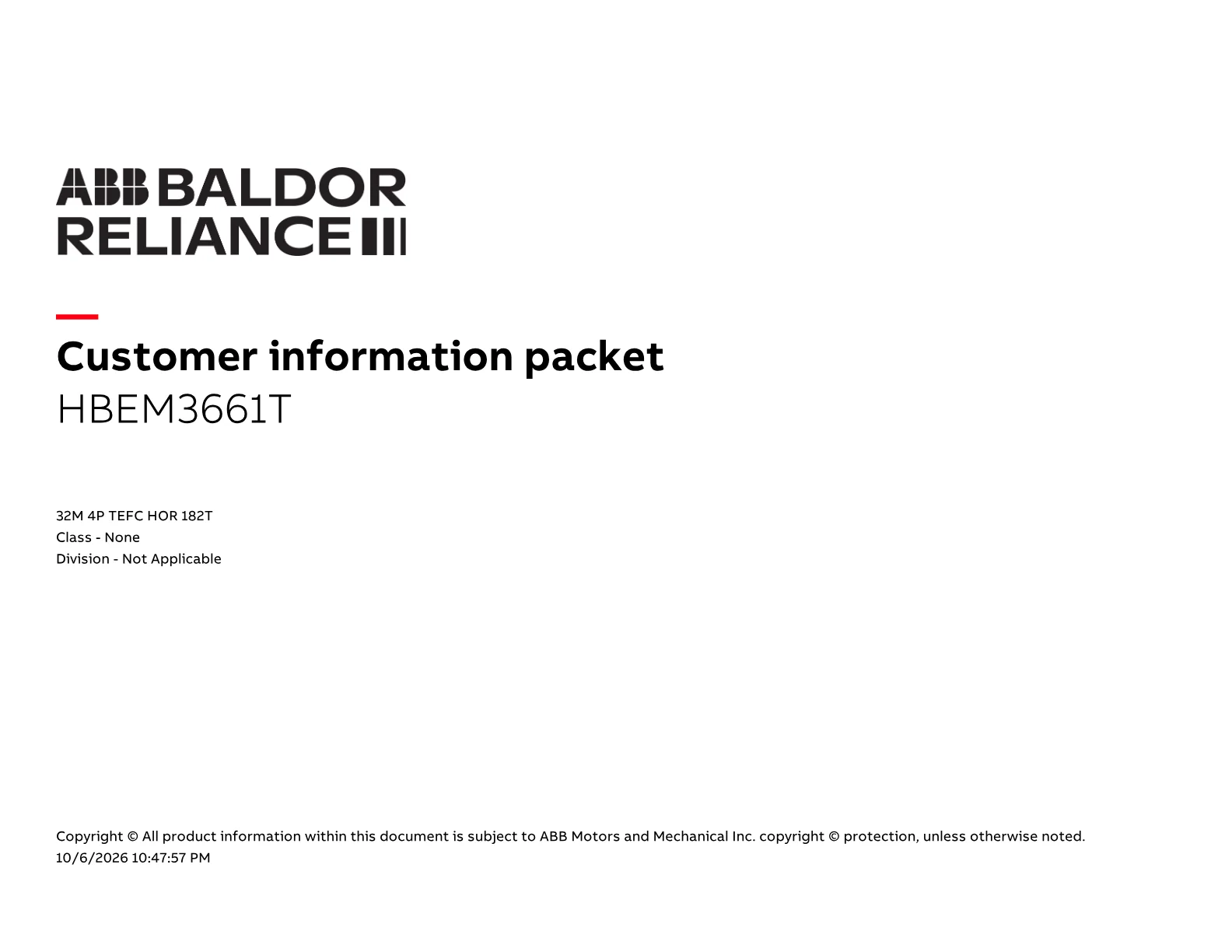

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 5
Baldor HBEM3661T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36FN3000C01SP | EXFN, PLASTIC, 5.25 OD, .912 ID | 1 adet | 334 motor |
| 51XW2520A12 | SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75 | 4 adet | 1.543 motor |
| HA1005A03SP | SLINGER, OD 1.750, ID .938, 205 BRG | 1 adet | 117 motor |
| HW4600B36SP | V-RING SLINGER 1.188 X 1.380 X .24 VITON | 1 adet | 252 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
