Baldor HBAO4108T
HBAO4108T
Muhafaza tipiTEAO
Gövde (frame)286T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Ürün Hakkında
Baldor HBAO4108T (HBAO4108T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor HBAO4108T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor HBAO4108T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEAO
Gövde (frame)286T
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış30.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıWEEE · NEMA_PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim34.000 A @ 460.0 V · 68.000 A @ 230.0 V · 74.000 A @ 208.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel İzoleli Rulmanlar
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)34.0 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter uyumlu
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)5400 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 10 AWG
Motor tipi0950M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk23.54 IN
Güç faktörü89
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.625 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3525 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568986684
Product TypeAir Handling (HVAC) Motors
Etiket Bilgileri
Katalog noHBAO4108T
Ağırlık299
Spesifikasyon no09T114T598G1
Çalışma sınıfı40C AMB-CONT
Faz sayısı3
Yalıtım sınıfıH
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiA
Gövde koruma tipiTEAO
Koruma sınıfı (IP)54
Güç faktörü89
Rulman (tahrik tarafı)6311
Rulman (tahrik karşı tarafı)6208
Gövde boyutu286T
SL HZ1.25
Sabit güç60
TO90
Atalet (WK²)1.28
Maks. devir (rpm)5400
Sabit tork6
TO60
Değişken tork3
TO60
Etiket noNP4312A05M01L
Performans
Genel karakteristikler· 460 V, 60 Hz, 30 hp
Faz-faz direnci, 25 °C'de (Ω)0.254 Ω
Anma yükte sıcaklık artışı (°C)80° C
Servis faktörü yükünde sıcaklık artışı (°C)99° C
Yolverme yöntemiDOL
Devrilme torku151 lb-ft
Kalkış minimum torku (pull-up)78.5 lb-ft
Kilitli rotor torku94.5 lb-ft
Kalkış akımı (A)278 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 60 | 79 | 86 | 89 | 91 | 91 | 90 |
| Verim % | 0 | 86.5 | 91.1 | 91.8 | 91.7 | 91 | 89.9 | 91.3 |
| Devir rpm | 3599 | 3583 | 3565 | 3546 | 3526 | 3505 | 3481 | 3513 |
| Hat akımı A | 10.6 | 13.6 | 19.4 | 26.5 | 34.3 | 42.6 | 51.5 | 39.3 |
| Güç W | 694 | 6472 | 12274 | 18262 | 24403 | 30747 | 37319 | 28209 |
| Tork lb-ft | 0 | 11 | 22.1 | 33.3 | 44.7 | 56.2 | 67.9 | 51.6 |

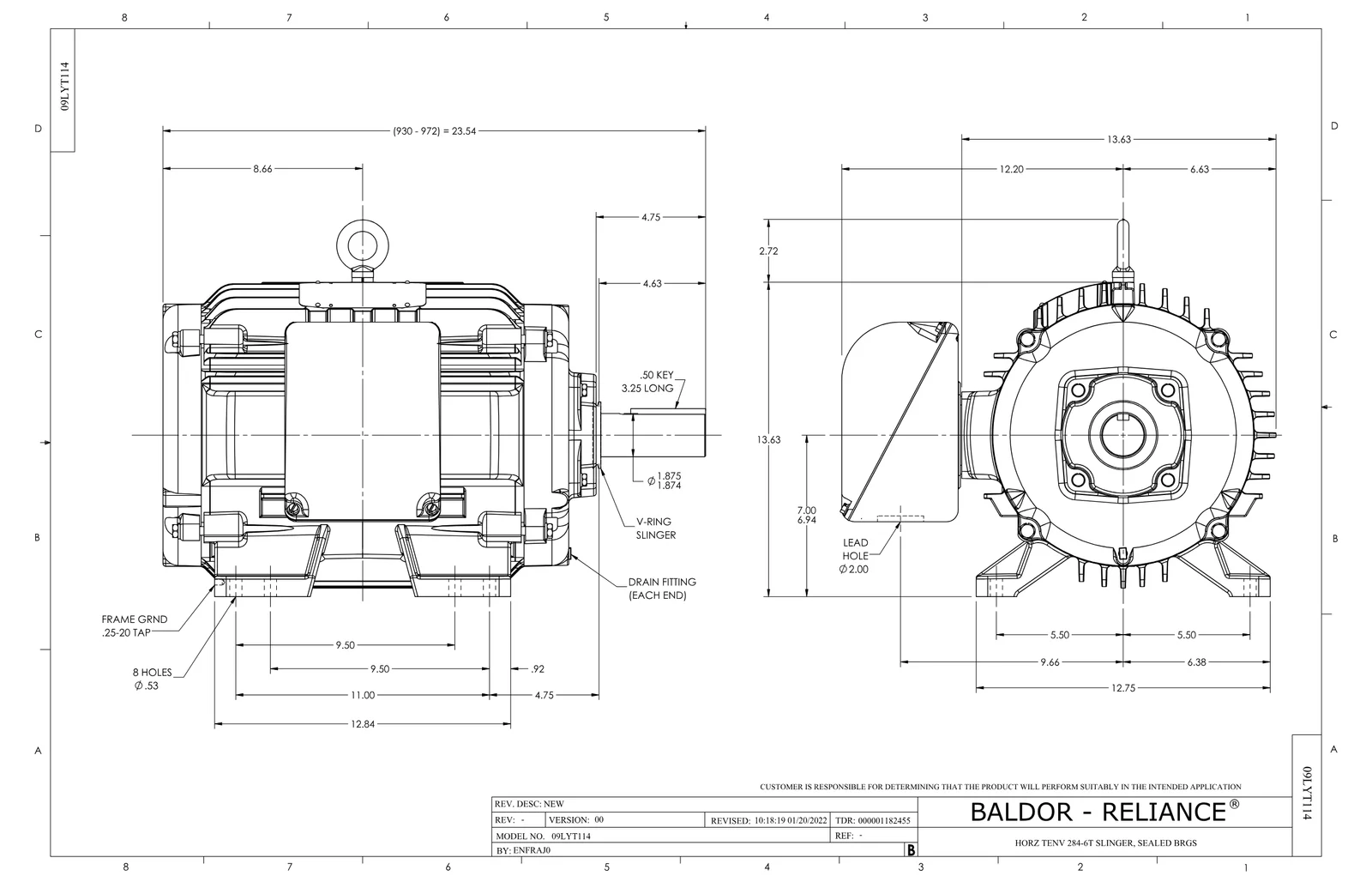

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 6
Baldor HBAO4108T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 10CB3000SP | KOBX, CAST W/2.00 LEAD HOLE | 1 adet | 220 motor |
| HW1001A31 | LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I | 4 adet | 1.025 motor |
| 10GS1000 | GASKET, CONDUIT BOX LID | 1 adet | 209 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
