Baldor HBAO3581T
HBAO3581T
Muhafaza tipiTEAO
Gövde (frame)143T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Baldor HBAO3581T (HBAO3581T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor HBAO3581T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor HBAO3581T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEAO
Gövde (frame)143T
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.600 A @ 460.0 V · 3.200 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)85.5 %
Elektriksel yalıtımlı rulmanElektriksel İzoleli Rulmanlar
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.6 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduN
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi0522M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk11.44 IN
Güç faktörü68
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.875 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568965948
Product TypeAir Handling (HVAC) Motors
Etiket Bilgileri
1. güç (HP/kW)1 AO
1. devir (rpm)1770
NEMA tasarım harfiB
1. akım (A)3.2/1.6
1. kodN
Verim (%)85.5
1. güç faktörü68
Güç (HP)1.5 AO
2. devir (rpm)1760
NEMA tasarım harfiB
2. akım (A)4.2/2.1
2. kodK
Verim (%)85.9
2. güç faktörü78
Güç (HP)-
3. kademe devir (rpm)-
NEMA tasarım harfi-
3. kademe akım (A)-
3. kademe kod harfi-
Verim (%)-
3. kademe güç faktörü-
Güç (HP)-
4. kademe devir (rpm)-
NEMA tasarım harfi-
4. kademe akım (A)-
4. kademe kod harfi-
Verim (%)-
4. kademe güç faktörü-
Güç (HP)-
5. kademe devir (rpm)-
NEMA tasarım harfi-
5. kademe akım (A)-
5. kademe kod harfi-
Verim (%)-
5. kademe güç faktörü-
Katalog noHBAO3581T
Spesifikasyon no05H189X545G1
Gerilim (V)230/460
Gövde boyutu143T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEAO
Etiket noNP2966L
Performans
Genel karakteristikler· 460 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)16.4 Ω
Anma yükte sıcaklık artışı (°C)65° C
Servis faktörü yükünde sıcaklık artışı (°C)75° C
Yolverme yöntemiDOL
Devrilme torku15.27 lb-ft
Kalkış minimum torku (pull-up)6.77 lb-ft
Kilitli rotor torku9.41 lb-ft
Kalkış akımı (A)15.07 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 29 | 45 | 58 | 68 | 75 | 79 | 72 |
| Verim % | 0 | 70.9 | 81.1 | 84.4 | 85.7 | 85.4 | 84.6 | 85.5 |
| Devir rpm | 1800 | 1793 | 1786 | 1780 | 1772 | 1765 | 1756 | 1768 |
| Hat akımı A | 1.16 | 1.18 | 1.28 | 1.43 | 1.62 | 1.83 | 2.09 | 1.75 |
| Güç W | 74.6 | 270 | 463 | 665 | 881 | 1095 | 1320 | 1009 |
| Tork lb-ft | 0 | 0.752 | 1.48 | 2.22 | 3 | 3.73 | 4.48 | 3.44 |

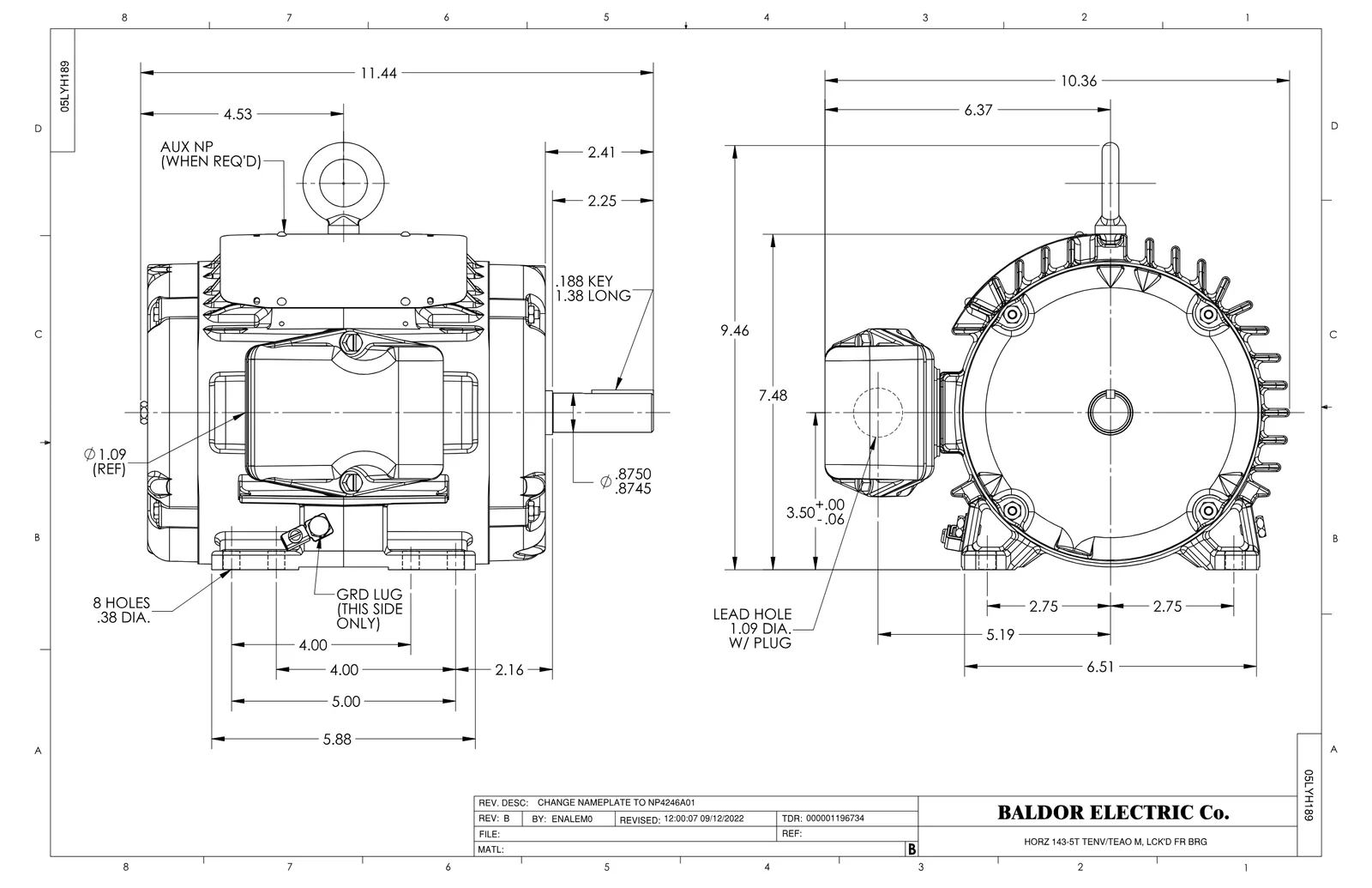

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 10
Yedek Parçalar 5
Baldor HBAO3581T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| 51XW2520A12 | SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75 | 4 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,022 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
