Baldor GDL2333T
Baldor-Reliance GDL2333T; 16 HP, 1740 rpm, 1 faz 208/230 V, 60 Hz, 256TZ gövde, TEFC muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)256TZ
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Frekansta çıkış16.000 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor-Reliance GDL2333T; 16 HP, 1740 rpm, 1 faz 208/230 V, 60 Hz, 256TZ gövde, TEFC muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Baldor GDL2333T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)256TZ
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış16.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim61.000 A @ 230.0 V · 69.000 A @ 208.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)87.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)61.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduC
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKondansatör Kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 6 AWG, A PH
Motor tipi0956LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk24.36 IN
Güç faktörü96
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1740 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568794074
Etiket Bilgileri
Katalog noGDL2333T
Spesifikasyon no09L657T428G1
Güç (HP)16
Gerilim (V)208-230
Akım (A)69-61
Devir (rpm)1740
Gövde boyutu256TZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)C
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)87.5
Güç faktörü96
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6307
Gövde koruma tipiTEFC
Etiket noNP1279L
Performans
Genel karakteristikler· 230 V, 60 Hz, 16 hp
Faz-faz direnci, 25 °C'de (Ω)0.098033 Ω / 0.32402 Ohms B Ph
Anma yükte sıcaklık artışı (°C)83° C
Yolverme yöntemiDOL
Devrilme torku147 lb-ft
Kalkış minimum torku (pull-up)75.4 lb-ft
Kilitli rotor torku99.7 lb-ft
Kalkış akımı (A)250 A
Faz-faz direnci, 25 °C'de (Ω)0.098033 Ω / 0.32402 Ohms B Ph
Anma yükte sıcaklık artışı (°C)104° C
Yolverme yöntemiDOL
Devrilme torku144 lb-ft
Kalkış minimum torku (pull-up)73.7 lb-ft
Kilitli rotor torku98.2 lb-ft
Kalkış akımı (A)350 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 44 | 89 | 95 | 96 | 96 | 96 | 95 | 0 |
| Verim % | 0 | 78.6 | 87.1 | 88.6 | 88 | 85.9 | 82.4 | 0 |
| Devir rpm | 1799 | 1787.1 | 1773.2 | 1757.9 | 1741.3 | 1721.2 | 1693.9 | 0 |
| Hat akımı A | 9.37 | 18.8 | 31.5 | 45.6 | 61.4 | 78.5 | 100 | 0 |
| Güç W | 959 | 3845 | 6875 | 10075 | 13611 | 17344 | 21805 | 0 |
| Tork lb-ft | 0 | 11.9 | 23.78 | 35.77 | 48.4 | 60.96 | 74.7 | 0 |
Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri

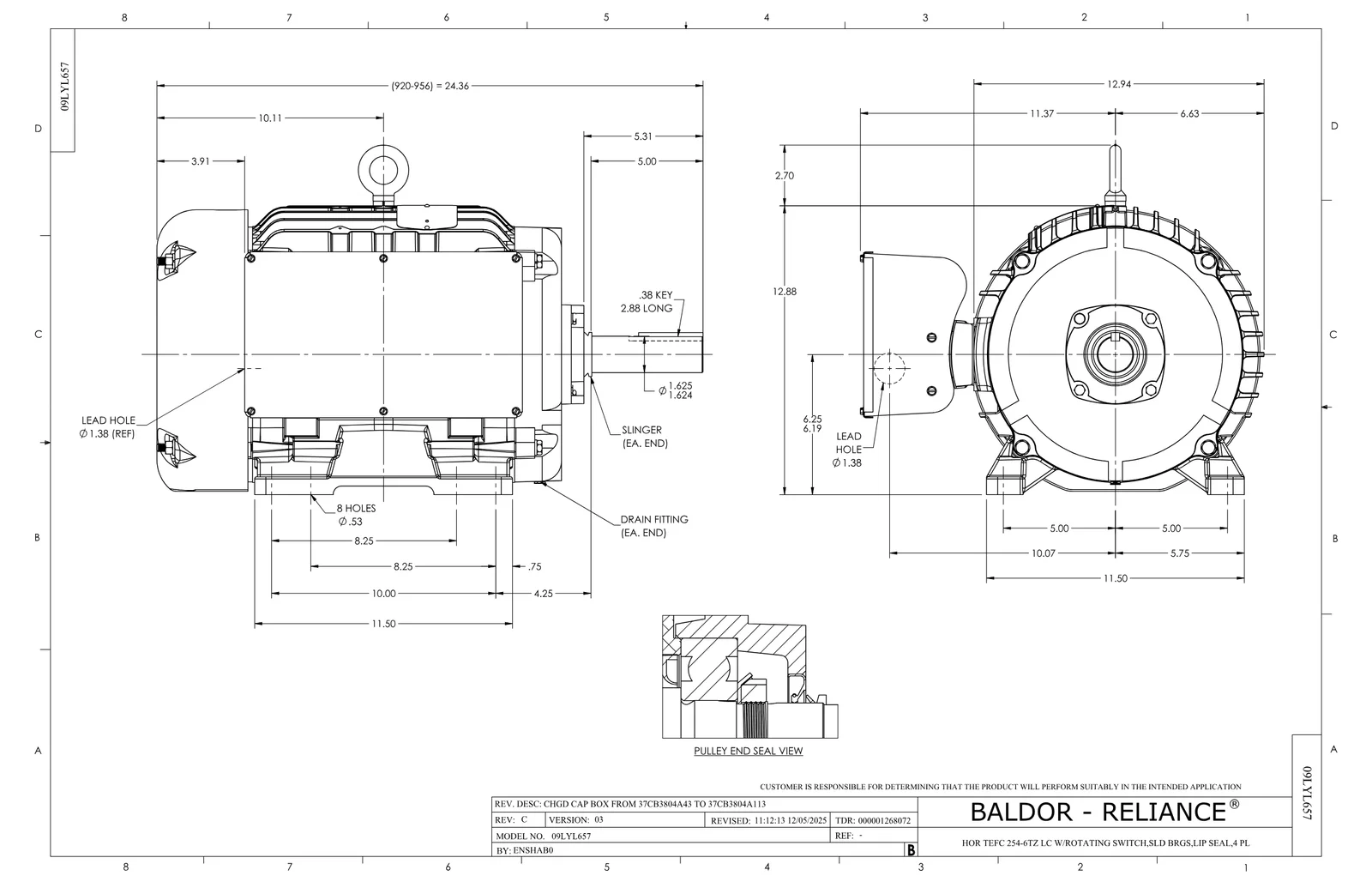

CAD Dosyaları 9
Yedek Parçalar 7
Baldor GDL2333T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3050F09SP | CAPACITOR 50 MFD 370 VAC | 2 adet | 69 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 8 adet | 1.543 motor |
| SP5165 | MODEL 39 DOUBLE ARM STATIONARY SWITCH | 1 adet | 6 motor |
| HW4600A51 | SEAL 1.688 X 2.686 X 0.313 SINGLE LIP-CR | 1 adet | 12 motor |
| 09FH4000SP | 309 FH - BLACK PRIMER | 1 adet | 131 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
