Baldor GDL1605T
Baldor GDL1605T; 5 HP, 1725 rpm, 1 faz 230 V 60 Hz, 184TZ gövde, ODP muhafazalı genel amaçlı tarım tipi (farm duty) AC elektrik motorudur.
Muhafaza tipiODP
Gövde (frame)184TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış5.000 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor GDL1605T; 5 HP, 1725 rpm, 1 faz 230 V 60 Hz, 184TZ gövde, ODP muhafazalı genel amaçlı tarım tipi (farm duty) AC elektrik motorudur.
Baldor GDL1605T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)184TZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış5.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim22.500 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)80.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)22.5 a
Ön yüz koduDamlama Kapağı Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 10 AWG, A PH
Motor tipi3646LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk16.87 IN
Güç faktörü76
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliDahil
Servis faktörü1.00
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568121511
Etiket Bilgileri
Katalog noGDL1605T
Spesifikasyon no36M937W417G1
Güç (HP)5
Gerilim (V)230
Akım (A)22.5
Devir (rpm)1725
Gövde boyutu184TZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)80
Güç faktörü76
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiODTF
Etiket noNP1256L
Performans
Genel karakteristikler· 230 V, 60 Hz, 5 hp
Faz-faz direnci, 25 °C'de (Ω)0.349 Ω / 2.38 Ohms B Ph
Anma yükte sıcaklık artışı (°C)104° C
Yolverme yöntemiDOL
Devrilme torku45 lb-ft
Kalkış minimum torku (pull-up)39 lb-ft
Kilitli rotor torku45 lb-ft
Kalkış akımı (A)174 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 26 | 60 | 77 | 85 | 88 | 90 | 90 | 0 |
| Verim % | 0 | 65.3 | 77.8 | 81.7 | 82.5 | 81.5 | 79.3 | 0 |
| Devir rpm | 1798 | 1785 | 1771 | 1756 | 1739 | 1719 | 1694 | 0 |
| Hat akımı A | 8.5 | 10.3 | 13.5 | 17.5 | 22.2 | 27.7 | 34 | 0 |
| Güç W | 508 | 1456 | 2425 | 3435 | 4491 | 5617 | 6827 | 0 |
| Tork lb-ft | 0 | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 0 |

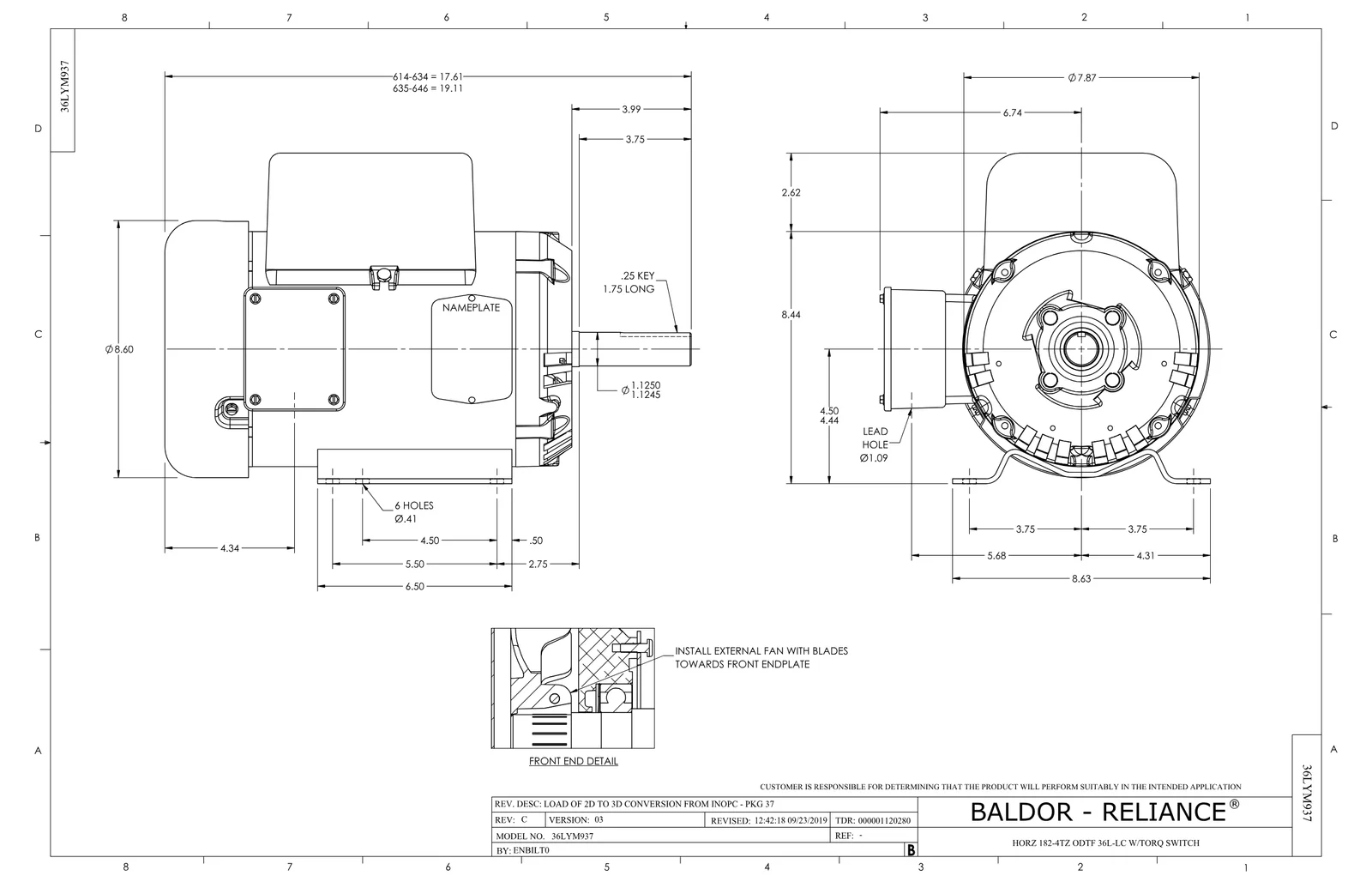

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 3
Baldor GDL1605T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36FN3000A01SP | EXFN, PLASTIC, 7.00 OD, .912 ID | 1 adet | 167 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
