Baldor FSWDM3615T-E
FSWDM3615T-E
Muhafaza tipiTEFC
Gövde (frame)184T
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Ürün Hakkında
Baldor FSWDM3615T-E (FSWDM3615T-E), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor FSWDM3615T-E fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor FSWDM3615T-E
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)184T
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA EEV · CURUSEEV · NEMA_PREMIUM · UR · WEEE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim6.500 A @ 460.0 V · 13.800 A @ 208.0 V · 13.000 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter uyumlu
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi3646M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk18.89 IN
Güç faktörü81
Ürün ailesiWD tümü SS, kapsüllü
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1750 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568878750
Product TypeBrake Motors
Etiket Bilgileri
Katalog noFSWDM3615T-E
Ağırlık101
Spesifikasyon no36R625S953G1
Gövde koruma tipiTEFC
CC no010A
Koruma sınıfı (IP)69
Güç (HP)5
Mıknatıslanma akımı (A)5.8/2.9
Gerilim (V)230/460
NEMA nominal verim (%)89.5
Akım (A)13/6.5
Güç faktörü81
Çalışma sınıfı40C AMB-CONT
Devir (rpm)1750
Maks. devir (rpm)2700
Gövde boyutu184T
Frekans (Hz)60
Kod harfi (kilitli rotor kVA)J
Yalıtım sınıfıH
Servis faktörü1.15
Servis faktörü akımı (A)14.8/7.4
Faz sayısı3
NEMA tasarım harfiB
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6206
YağlamaPOLYREX EM
Sabit güç60
TO90
Atalet (WK²)0.428
Sabit tork15
TO60
SL HZ1.7
Değişken tork6
TO60
Etiket noNP4427AAA01
Performans
Genel karakteristikler· 460 V, 60 Hz, 5 hp
Faz-faz direnci, 25 °C'de (Ω)2.34 Ω
Anma yükte sıcaklık artışı (°C)75° C
Servis faktörü yükünde sıcaklık artışı (°C)91° C
Yolverme yöntemiDOL
Devrilme torku57.4 lb-ft
Kalkış minimum torku (pull-up)28.9 lb-ft
Kilitli rotor torku32.3 lb-ft
Kalkış akımı (A)47.9 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 42 | 64 | 75 | 90 | 83 | 84 | 86 |
| Verim % | 0 | 86.7 | 90.5 | 90.8 | 89.3 | 88.4 | 86.6 | 88.8 |
| Devir rpm | 1799 | 1788 | 1776 | 1763 | 1748 | 1732 | 1714 | 1738 |
| Hat akımı A | 2.91 | 3.27 | 4.1 | 5.2 | 6.53 | 8.02 | 9.69 | 7.42 |
| Güç W | 129 | 1105 | 2103 | 3118 | 4177 | 5315 | 6494 | 4860 |
| Tork lb-ft | 0 | 3.77 | 7.54 | 11.3 | 15.03 | 19.1 | 23.1 | 17.5 |

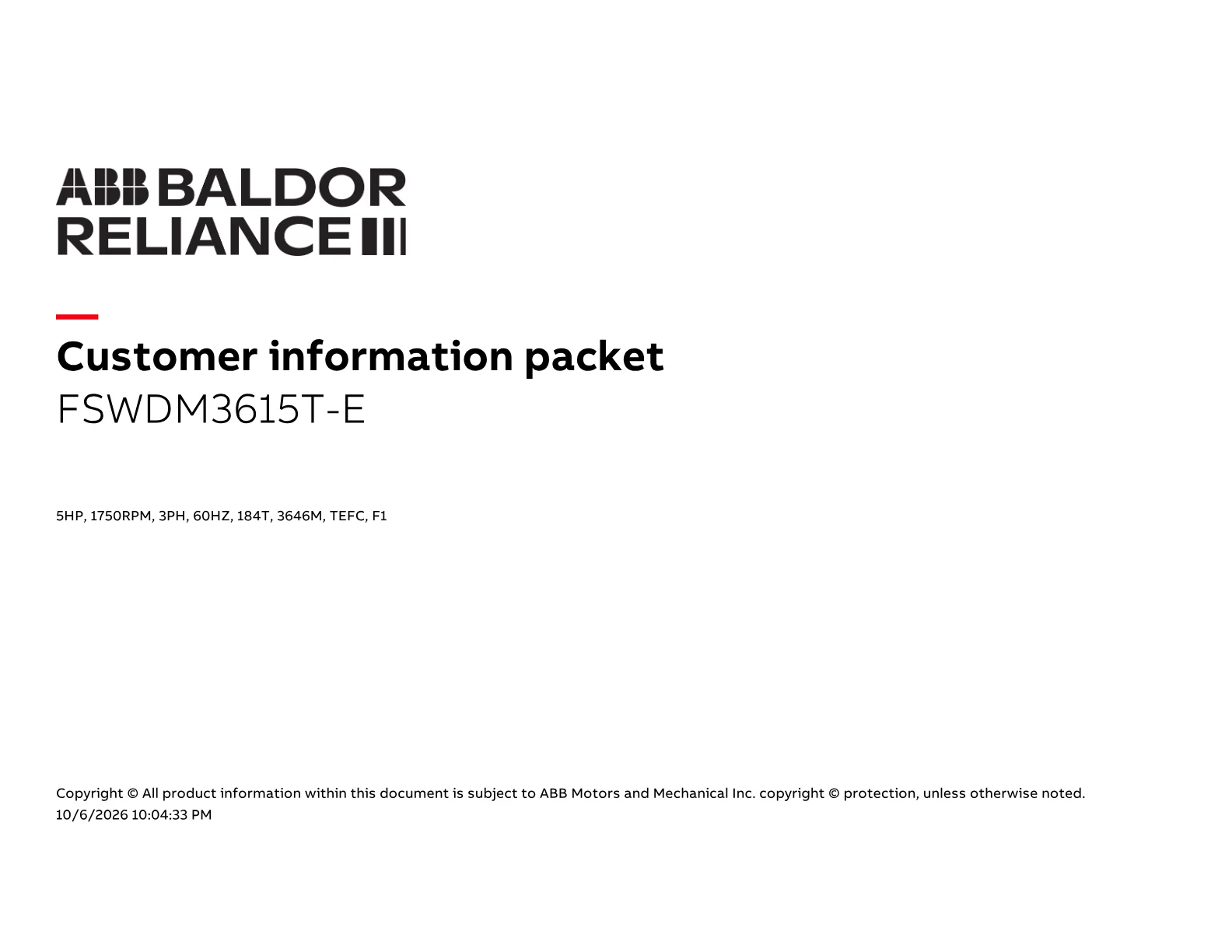

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
Yedek Parçalar 2
Baldor FSWDM3615T-E motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36FN3000A01SP | EXFN, PLASTIC, 7.00 OD, .912 ID | 1 adet | 167 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
