Detayları Gör
Baldor
GA16
MFR #GA16
SKU #YLSE4EQIPT9PWJB
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor FPM3313T
FPM3313T
Muhafaza tipiODP
Gövde (frame)215T
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış10.000 HP @ 60 HZ · 7.500 HP @ 50 HZ
Ürün Hakkında
Baldor FPM3313T (FPM3313T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor FPM3313T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor FPM3313T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)215T
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış10.000 HP @ 60 HZ · 7.500 HP @ 50 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 380.0 V @ 50 HZ · 230.0 V @ 60 HZ · 190.0 V @ 50 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCSA EEV · CULUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim25.400 A @ 230.0 V · 23.400 A @ 190.0 V · 12.700 A @ 460.0 V · 11.700 A @ 380.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)11.7 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi3738M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk17.45 IN
Güç faktörü82
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1465 rpm · 1760 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568826706
Etiket Bilgileri
Katalog noFPM3313T
Koruma sınıfı (IP)23
Spesifikasyon no37N755R912H1
Gövde boyutu215T
Frekans (Hz)60
Güç (HP)10
Devir (rpm)1760
Frekans (Hz)50
Güç (HP)7.5
Devir (rpm)1465
Gerilim (V)230/460
Kod harfi (kilitli rotor kVA)H
Gerilim (V)190/380
Kod harfi (kilitli rotor kVA)H
Akım (A)25.4/12.7
NEMA tasarım harfiB
Akım (A)23.4/11.7
NEMA tasarım harfiB
Verim (%)89.5
Servis faktörü1.15
Güç faktörü82
Verim (%)89.5
Servis faktörü1.15
Güç faktörü81
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6307
GresPOLYREX EM
Rulman (tahrik karşı tarafı)6206
Motor ağırlığı130
Yalıtım sınıfıF
Faz sayısı3
Gövde koruma tipiOPSB
CC no010A
Etiket noNP3454L
Performans
Genel karakteristikler· 460 V, 60 Hz, 10 hp
Faz-faz direnci, 25 °C'de (Ω)1.2634 Ω
Anma yükte sıcaklık artışı (°C)45° C
Servis faktörü yükünde sıcaklık artışı (°C)56° C
Yolverme yöntemiDOL
Devrilme torku86.5 lb-ft
Kalkış minimum torku (pull-up)44.4 lb-ft
Kilitli rotor torku52.5 lb-ft
Kalkış akımı (A)80.5 A
Faz-faz direnci, 25 °C'de (Ω)1.258 Ω
Anma yükte sıcaklık artışı (°C)41° C
Servis faktörü yükünde sıcaklık artışı (°C)51° C
Yolverme yöntemiDOL
Devrilme torku82.6 lb-ft
Kalkış minimum torku (pull-up)45.8 lb-ft
Kilitli rotor torku53.2 lb-ft
Kalkış akımı (A)75.1 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 47 | 68 | 77 | 82 | 83 | 84 | 83 |
| Verim % | 0 | 87.5 | 91 | 91.1 | 90.3 | 88.9 | 87.2 | 89.5 |
| Devir rpm | 1798.9 | 1791.8 | 1783.2 | 1773 | 1762.5 | 1750.9 | 1737.4 | 1756 |
| Hat akımı A | 5.06 | 5.84 | 7.61 | 9.99 | 12.7 | 15.8 | 19.2 | 14.6 |
| Güç W | 238 | 2179 | 4113 | 6152 | 8277 | 10466 | 12813 | 9590 |
| Tork lb-ft | 0 | 7.49 | 14.8 | 22.3 | 29.9 | 37.4 | 45.2 | 34.4 |

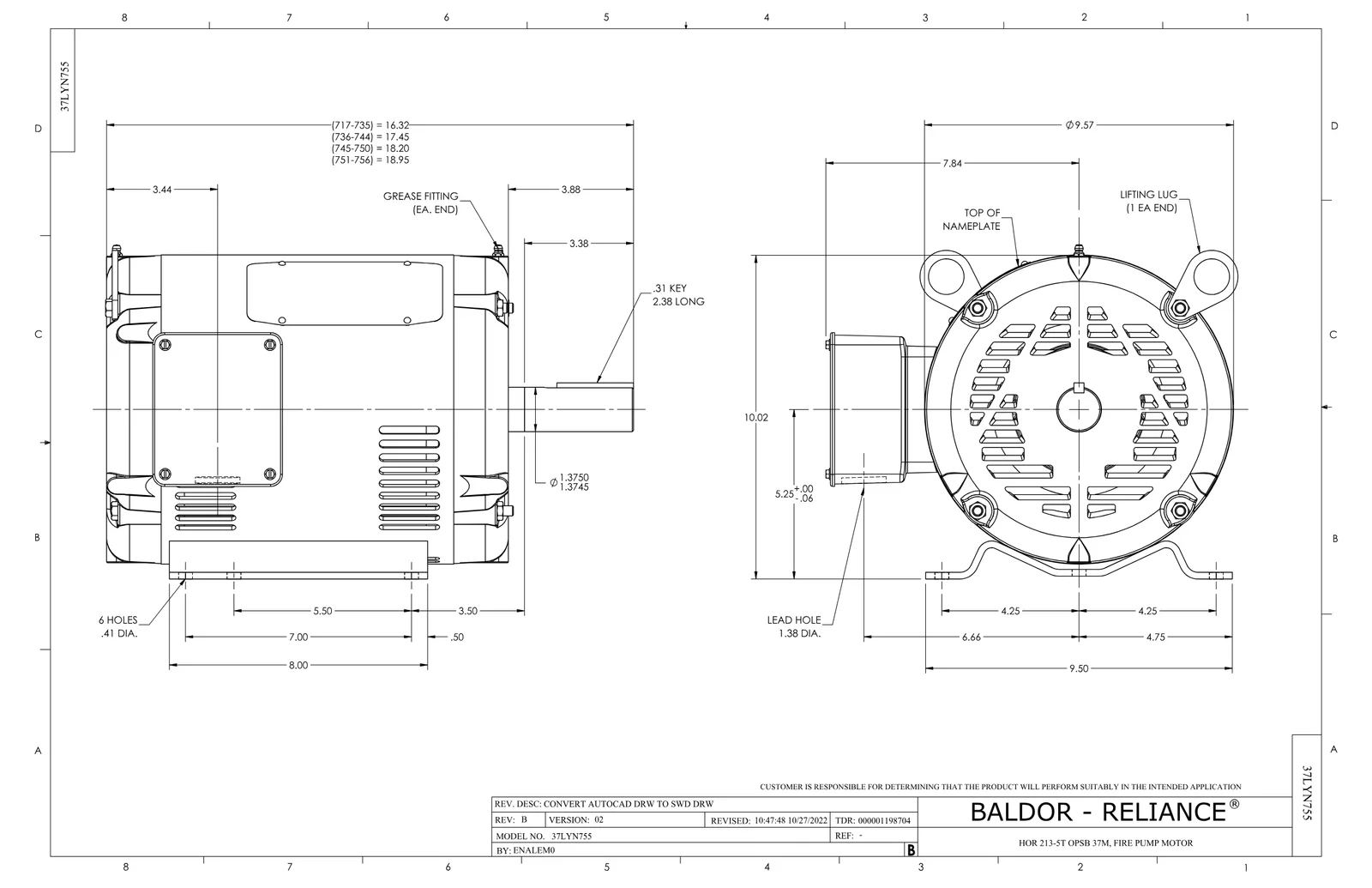

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 3
Baldor FPM3313T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37EP3203A00 | MASTER,ODE,206 BRG,GREASER | 1 adet | 86 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
