Baldor FPM2546T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor FPM2546T

FPM2546T

BaldorMFR # FPM2546TSKU # YLSHRRDL0H2DI6J
Muhafaza tipiODP
Gövde (frame)326TS
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış60.000 HP @ 60 HZ · 50.000 HP @ 50 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor FPM2546T (FPM2546T), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor FPM2546T fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Baldor FPM2546T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiODP
Gövde (frame)326TS
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış60.000 HP @ 60 HZ · 50.000 HP @ 50 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans190.0 V @ 50 HZ · 230.0 V @ 60 HZ · 460.0 V @ 60 HZ · 380.0 V @ 50 HZ
Kurum onaylarıCURUS · CULUS · CSA EEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim69.000 A @ 380.0 V · 68.000 A @ 460.0 V · 138.000 A @ 190.0 V · 136.000 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)93.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)68.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduG
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti12 @ 8 AWG
Motor tipi4062M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk25.69 IN
Güç faktörü89
Ürün ailesiYangın Pompası Motoru
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)2920 rpm · 3520 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiYıldız yolverme - Üçgen çalışma
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568817759

Etiket Bilgileri

Katalog noFPM2546T
Koruma sınıfı (IP)23
Spesifikasyon no40H007X318H2
Gövde boyutu326TS
Frekans (Hz)60
Güç (HP)60
Devir (rpm)3520
Frekans (Hz)50
Güç (HP)50
Devir (rpm)2920
Gerilim (V)230/460
Kod harfi (kilitli rotor kVA)G
Gerilim (V)190/380
Kod harfi (kilitli rotor kVA)F
Akım (A)136/68
NEMA tasarım harfiB
Akım (A)138/69
NEMA tasarım harfiB
Verim (%)93
Servis faktörü1.15
Güç faktörü89
Verim (%)91.7
Servis faktörü1.15
Güç faktörü89
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6312
GresPOLYREX EM
Rulman (tahrik karşı tarafı)6309
Motor ağırlığı390
Yalıtım sınıfıF
Faz sayısı3
Gövde koruma tipiODP
CC no010A
Etiket noNP3454L

Performans

Genel karakteristikler· 460 V, 60 Hz, 60 hp

Faz-faz direnci, 25 °C'de (Ω)0.11624 Ω
Anma yükte sıcaklık artışı (°C)47° C
Servis faktörü yükünde sıcaklık artışı (°C)60° C
Yolverme yöntemiDOL
Devrilme torku205 lb-ft
Kalkış minimum torku (pull-up)115 lb-ft
Kilitli rotor torku150 lb-ft
Kalkış akımı (A)431 A
Faz-faz direnci, 25 °C'de (Ω)0.115 Ω
Anma yükte sıcaklık artışı (°C)48° C
Servis faktörü yükünde sıcaklık artışı (°C)61° C
Yolverme yöntemiDOL
Devrilme torku198 lb-ft
Kalkış minimum torku (pull-up)122 lb-ft
Kilitli rotor torku159 lb-ft
Kalkış akımı (A)422 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %665838889908990
Verim %092.194.193.993.19290.692.4
Devir rpm3598.93581.935653545.43523.93501.13473.43510
Hat akımı A16.923.836.150.867.685.110478.1
Güç W82812397238203570748184609247414555828
Tork lb-ft022.444.266.689.6113136104

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·45 KB·English

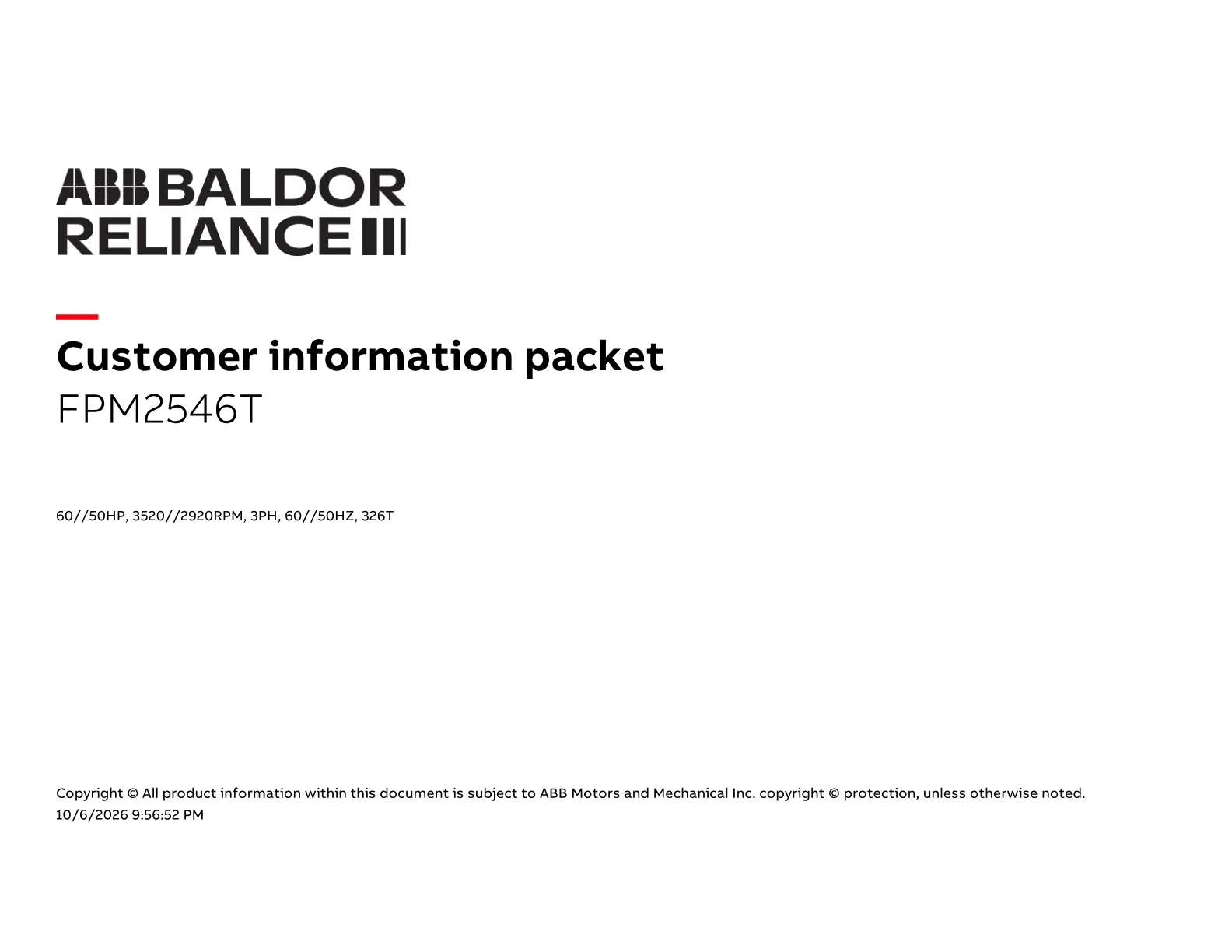

Teknik DatasheetTeknik DatasheetPDF·694 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Boyut ÇizimiBoyut ÇizimiPDF·122 KB·English

CAD Dosyaları 9

Yedek Parçalar 3

Baldor FPM2546T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
HW1001A31LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I6 adet 1.025 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
