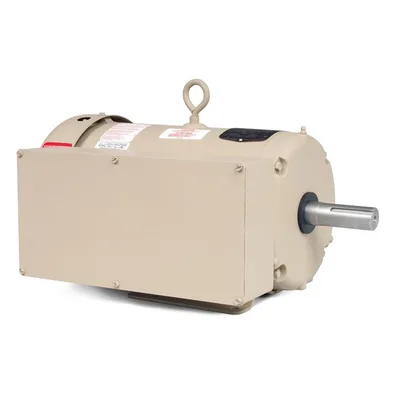

Baldor FDL3612TM
Baldor-Reliance FDL3612TM; 5 HP, 1725 rpm, 1 faz 230 V, 60 Hz, 184T gövde, TEFC muhafazalı tarım tipi (farm duty) genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)184T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış5.000 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor-Reliance FDL3612TM; 5 HP, 1725 rpm, 1 faz 230 V, 60 Hz, 184T gövde, TEFC muhafazalı tarım tipi (farm duty) genel amaçlı tek fazlı AC elektrik motorudur.
Baldor FDL3612TM
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)184T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış5.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim23.000 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)80.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)23.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKondansatör Kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 10 AWG, A PH
Motor tipi3646LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk18.04 IN
Güç faktörü88
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568121979
Etiket Bilgileri
Katalog noFDL3612TM
Spesifikasyon no36Q167W279G1
Güç (HP)5
Gerilim (V)230
Akım (A)23
Devir (rpm)1725
Gövde boyutu184T
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)80
Güç faktörü88
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiTEFC
Etiket noNP1280L
Performans
Genel karakteristikler· 230 V, 60 Hz, 5 hp
Faz-faz direnci, 25 °C'de (Ω)0.353 Ω / 2.23 Ohms B Ph
Anma yükte sıcaklık artışı (°C)97° C
Yolverme yöntemiDOL
Devrilme torku43 lb-ft
Kalkış minimum torku (pull-up)36 lb-ft
Kilitli rotor torku46 lb-ft
Kalkış akımı (A)163 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 21 | 54 | 71 | 85 | 89 | 89 | 91 | 0 |
| Verim % | 0 | 65 | 76.1 | 81.5 | 80.8 | 79.3 | 75.5 | 0 |
| Devir rpm | 1798 | 1786 | 1769 | 1750 | 1732 | 1713 | 1687 | 0 |
| Hat akımı A | 10 | 12.7 | 14 | 18.5 | 22.6 | 27.3 | 33.5 | 0 |
| Güç W | 483 | 1464 | 2476 | 3431 | 4567 | 5753 | 7141 | 0 |
| Tork lb-ft | 0 | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 0 |

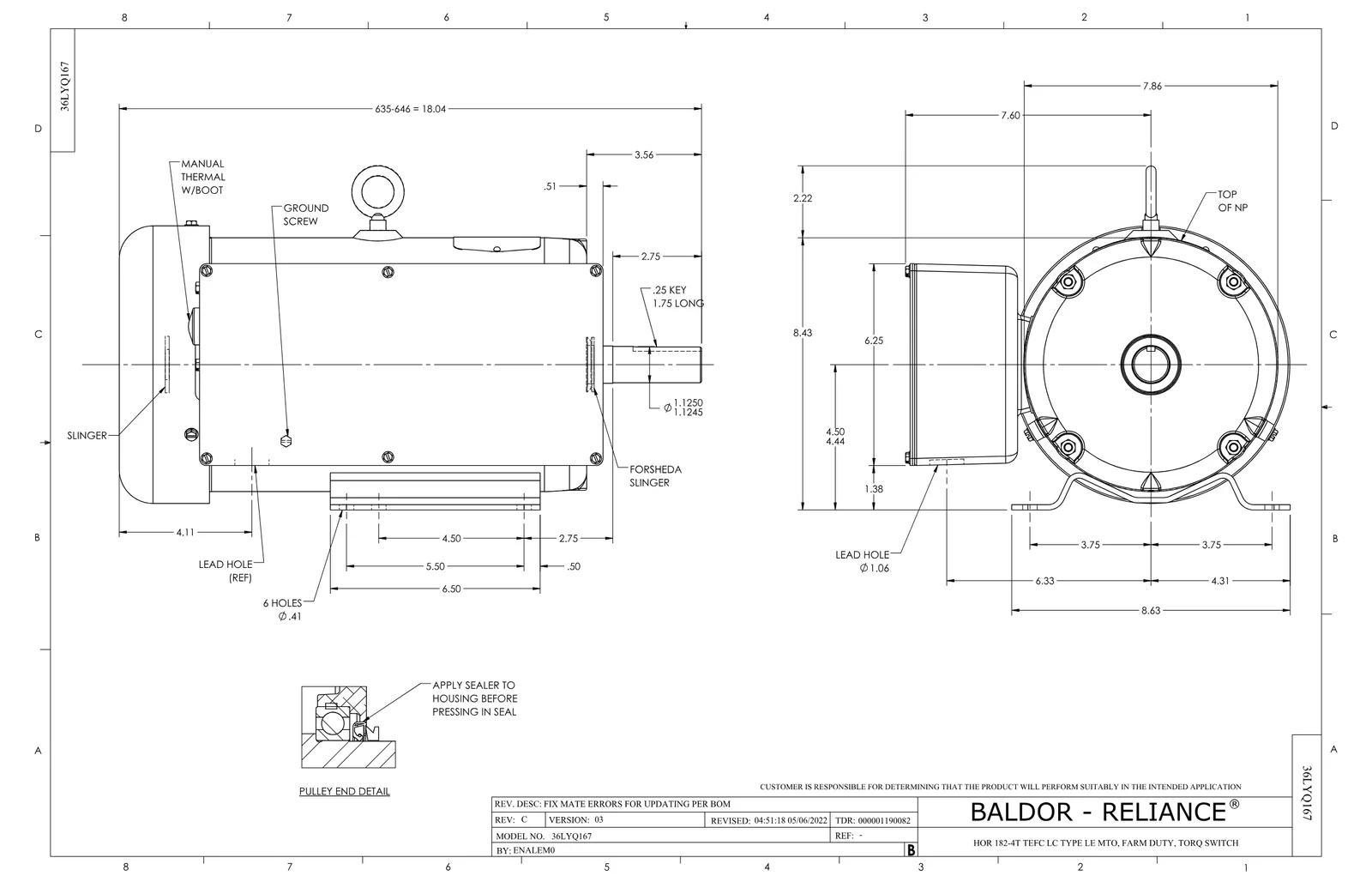

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 9
Baldor FDL3612TM motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3030F11SP | CAPACITOR 30 MFD 370 VAC | 1 adet | 33 motor |
| TPLED1027SP | THERMAL 1PH 1.5 MAN REF LED989 TDR #5817 | 1 adet | 6 motor |
| EC1216C06SP | ELEC CAP, 216-259 MFD, 250V, 2.06D X 4. | 2 adet | 45 motor |
| HA1005A03SP | SLINGER, OD 1.750, ID .938, 205 BRG | 1 adet | 117 motor |
| HW4600B36SP | V-RING SLINGER 1.188 X 1.380 X .24 VITON | 1 adet | 252 motor |
| 36FN3000A01SP | EXFN, PLASTIC, 7.00 OD, .912 ID | 1 adet | 167 motor |
| 37GS3003SP | GASKET, CAPAC BOX LID X | 1 adet | 5 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
