Baldor FDL3610M

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor FDL3610M

Farm Duty - General Purpose Motor - 3 hp, 1800 rpm, 1 ph, 230 V, 184 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1750 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # FDL3610MSKU # YLSG43B58VW9C6V
Muhafaza tipiTEFC
Gövde (frame)184
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış3.000 HP @ 60 HZ
Faz1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty - General Purpose Motor - 3 hp, 1800 rpm, 1 ph, 230 V, 184 Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1750 rpm Base, Foot Mount, Continuous Duty

Baldor FDL3610M

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)184
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış3.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim15.500 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)80.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)15.5 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduM
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 14 AWG, A PH
Motor tipi3640LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk18.04 IN
Güç faktörü76
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.00
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1750 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568121931
Motor CategoryGeneral Purpose Motor
Motor Supply Voltage230 V
Base RPM1750 rpm
Warranty2 Year Warranty
Type Of BearingBall
Harmonization Code8501.40.6040
Weight97 lbs
ApplicationsWide variety of agri-duty and industrial applications.
Additional DetailsSealed ball bearings, lubricated with high temperature moistureresistant grease. Drive end seal and v-ring slinger to prevent moisture and contaminant ingress. Condensation drains, gasketed cast conduit boxes. Epoxy paint protects motor from harsh environments.
Mounting TypeFoot

Etiket Bilgileri

Katalog noFDL3610M
Spesifikasyon no36Q171Y739G1
Güç (HP)3
Gerilim (V)230
Akım (A)15.5
Devir (rpm)1750
Gövde boyutu184
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.00
Kod harfi (kilitli rotor kVA)M
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)80
Güç faktörü76
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiTEFC
Etiket noNP1280L

Performans

Genel karakteristikler· 230 V, 60 Hz, 3 hp

Faz-faz direnci, 25 °C'de (Ω)0.472 Ω / 1.53 Ohms B Ph
Anma yükte sıcaklık artışı (°C)85° C
Yolverme yöntemiDOL
Devrilme torku32 lb-ft
Kalkış minimum torku (pull-up)31 lb-ft
Kilitli rotor torku37 lb-ft
Kalkış akımı (A)144 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %203956687682850
Verim %053.470.877.9818281.90
Devir rpm17991791178217751768175917490
Hat akımı A10.710.911.813.515.51820.70
Güç W4921072160921852790342840950
Tork lb-ft02.254.56.75911.2513.50

Dokümanlar ve CAD

Bu ürüne ait 4

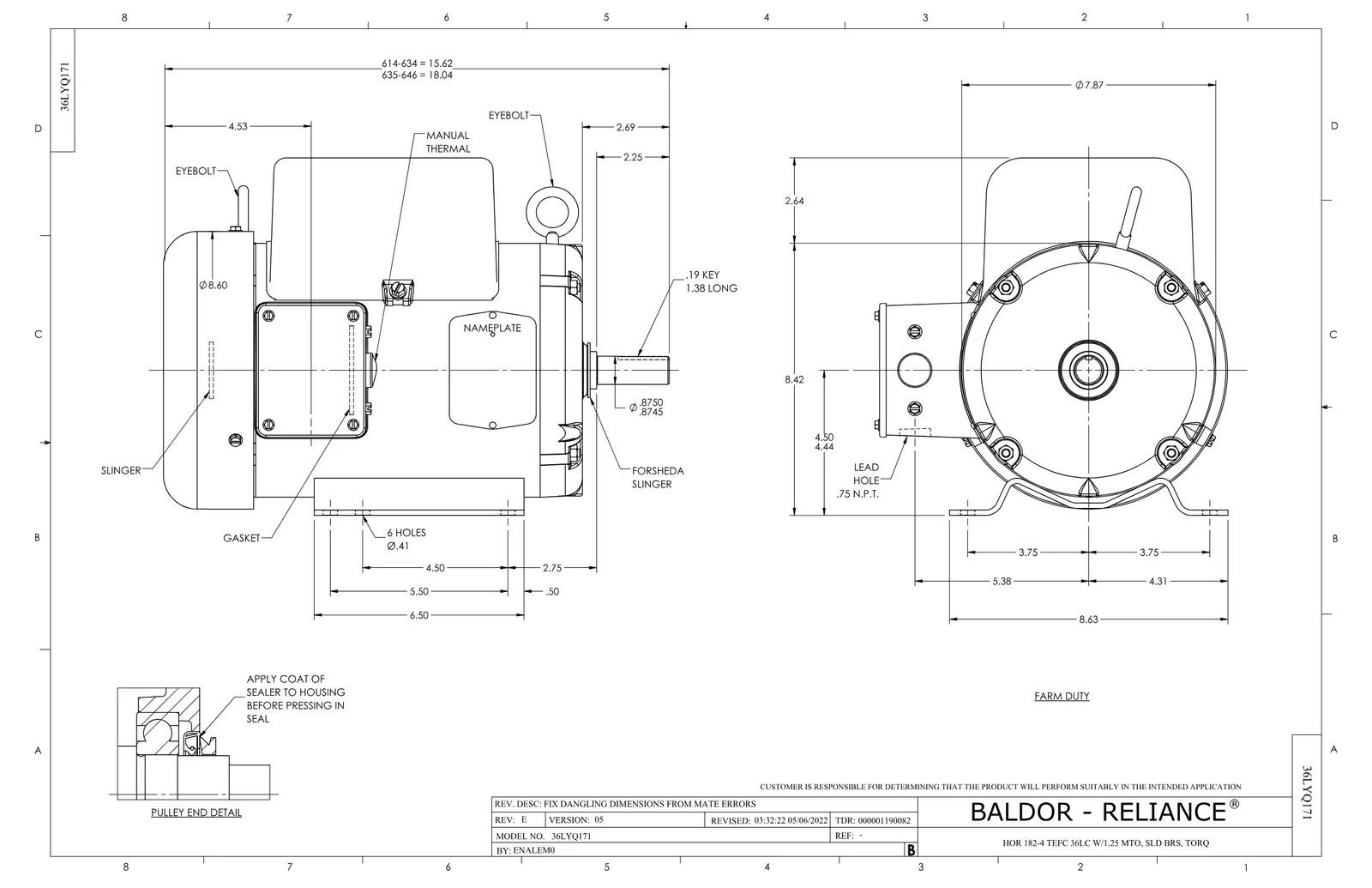

Boyut ÇizimiBoyut ÇizimiPDF·111 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·32 KB·English
Teknik DatasheetTeknik DatasheetPDF·597 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Yedek Parçalar 9

Baldor FDL3610M motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
TPBRD3929SPTHERMAL 1PH 1.25 MAN REF BRD2945 TDR #581 adet 4 motor
37GS1000SPGASKET, CONDUIT BOX STD., .06 THICK LEXI1 adet 264 motor
RM1014A01SPBUTYL RUB.THRM COV. (MENA)1 adet 37 motor
HW4600B36SPV-RING SLINGER 1.188 X 1.380 X .24 VITON1 adet 252 motor
37GS1001SPGASKET, CONDUIT BOX LID, .06 THICK LEXID1 adet 329 motor
HA1005A03SPSLINGER, OD 1.750, ID .938, 205 BRG1 adet 117 motor
36FN3000A01SPEXFN, PLASTIC, 7.00 OD, .912 ID1 adet 167 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor

Aksesuarlar 1

Baldor FDL3610M motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
36-3301FDAC FACE KIT FARM DUTY F182-4TC, ENCL, 3 motor
