Baldor FDL3510TM

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor FDL3510TM

Farm Duty - General Purpose Motor - 1 hp, 1800 rpm, 1 ph, 115/230 V, 143T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Foot Mount, Continuous Duty

BaldorMFR # FDL3510TMSKU # YLS8NZ25F2UNHY9
Muhafaza tipiTEFC
Gövde (frame)143T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Farm Duty - General Purpose Motor - 1 hp, 1800 rpm, 1 ph, 115/230 V, 143T Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, Foot Mount, Continuous Duty

Baldor FDL3510TM

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)143T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim12.600 A @ 115.0 V · 6.300 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)68.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.3 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3524L
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk13.29 IN
Güç faktörü74
Ürün ailesiGenel amaçlı
Ürün tipiTARIM HİZMETİ
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1740 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Manuel termik aşırı yük koruması
Sargı termik koruma 1 konumuKO
Sargı termik koruma 2Yok
UPC781568121887
Motor CategoryGeneral Purpose Motor
Motor Supply Voltage115/230 V
Base RPM1725 rpm
Harmonization Code8501.40.6040
Weight41 lbs
ApplicationsWide variety of agri-duty and industrial applications.
Additional DetailsSealed ball bearings, lubricated with high temperature moistureresistant grease. Drive end seal and v-ring slinger to prevent moisture and contaminant ingress. Condensation drains, gasketed cast conduit boxes. Epoxy paint protects motor from harsh environments.
Mounting TypeFoot

Etiket Bilgileri

Katalog noFDL3510TM
Spesifikasyon no35E2360G385G1
Güç (HP)1
Gerilim (V)115/230
Akım (A)12.6/6.3
Devir (rpm)1740
Gövde boyutu143T
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)68
Güç faktörü74
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1280L

Performans

Genel karakteristikler· 230 V, 60 Hz, 1 hp

Faz-faz direnci, 25 °C'de (Ω)2.9123 Ω / 2.3517 Ohms B Ph
Anma yükte sıcaklık artışı (°C)76° C
Servis faktörü yükünde sıcaklık artışı (°C)91° C
Yolverme yöntemiDOL
Devrilme torku8.54 lb-ft
Kalkış minimum torku (pull-up)5.27 lb-ft
Kilitli rotor torku8.18 lb-ft
Kalkış akımı (A)39.3 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %1838536674808478
Verim %050.96468.969.667.964.468.6
Devir rpm17961783.61771.81757.41741.91721.61695.11730
Hat akımı A4.414.444.815.476.297.418.786.96
Güç W1853875888291073136816961250
Tork lb-ft00.77831.4952.2883.0193.84.5383.49

Dokümanlar ve CAD

Bu ürüne ait 4

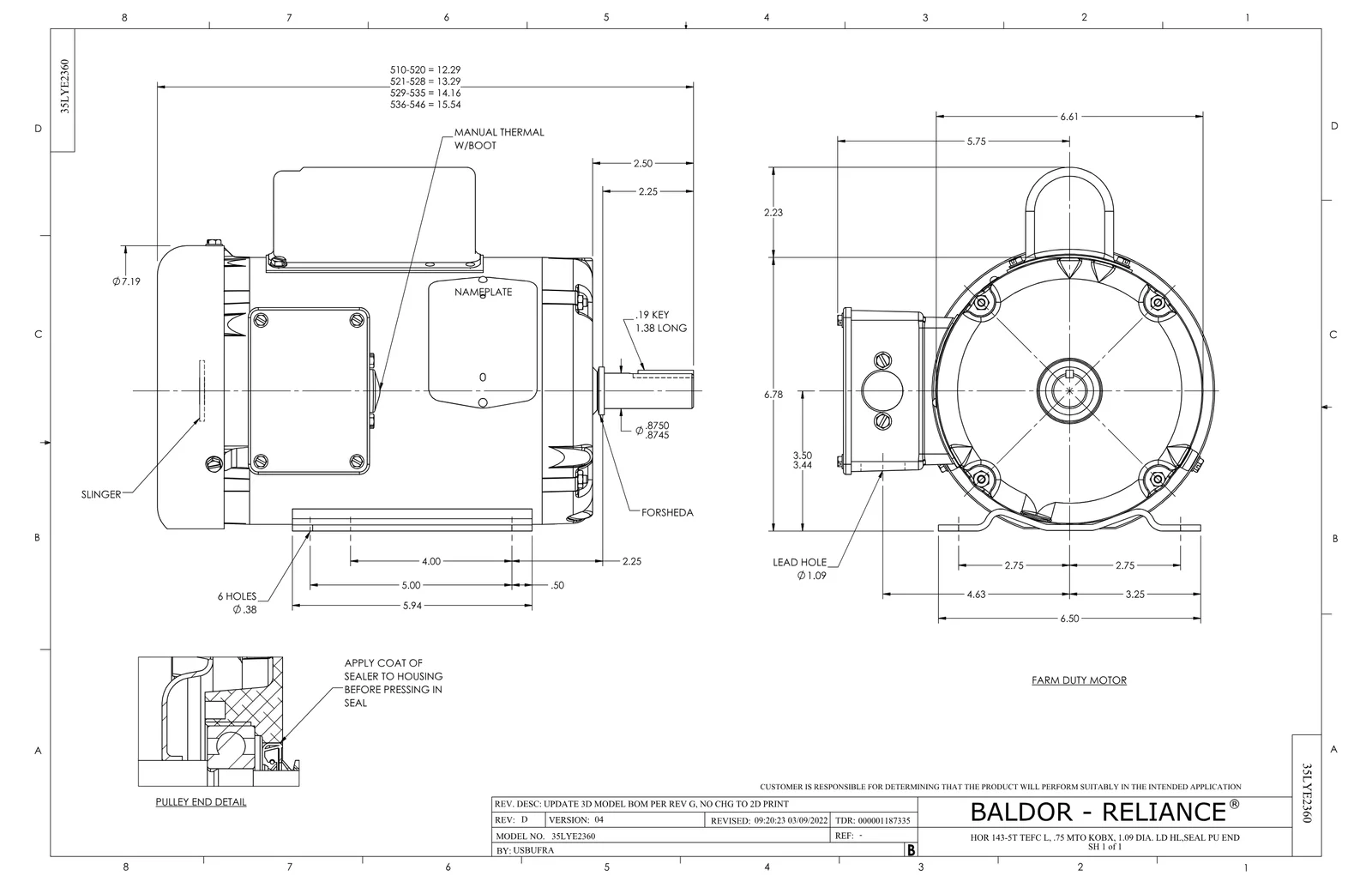

Boyut ÇizimiBoyut ÇizimiPDF·110 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·39 KB·English
Teknik DatasheetTeknik DatasheetPDF·602 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 9

Yedek Parçalar 8

Baldor FDL3510TM motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
36GS1000SPGASKET-CONDUIT BOX, .06 THICK #SV-330 LE1 adet 831 motor
RM1014A01SPBUTYL RUB.THRM COV. (MENA)1 adet 37 motor
35CB4802A02SPCAPACITOR COVER, STAMPED X1 adet 103 motor
HA1005A05SPSLINGER, OD 1.50, ID .659, 203 BRG1 adet 112 motor
HW4600B32SPV-RING SLINGER 1.000 X 1.540 X .24 VITON1 adet 262 motor
35FN3002A05SPEXFN, PLASTIC, 6.376 OD, .638 ID1 adet 436 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor

Aksesuarlar 2

Baldor FDL3510TM motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
35-3300FDC FACE KIT FARM DUTY 143-5TC ENCL, 6205 9 motor
35EP1506A01SPD-FLANGE KIT 82 motor
