Baldor EWDM3558T
Baldor-Reliance EWDM3558T; 2 HP, 1750 rpm, 3 faz 230/460 V 60 Hz, 145T gövde, TEFC muhafazalı yıkamaya dayanıklı (Wash Down) AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)145T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance EWDM3558T; 2 HP, 1750 rpm, 3 faz 230/460 V 60 Hz, 145T gövde, TEFC muhafazalı yıkamaya dayanıklı (Wash Down) AC elektrik motorudur.
Baldor EWDM3558T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)145T
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış2.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim5.200 A @ 230.0 V · 5.800 A @ 208.0 V · 2.600 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)86.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)2.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3526M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk13.29 IN
Güç faktörü82
Ürün ailesiYıkama tipi
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1750 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568457542
Etiket Bilgileri
Katalog noEWDM3558T
Spesifikasyon no35SS585Z165
Güç (HP)2
Gerilim (V)230/460
Akım (A)5.6/2.8
Devir (rpm)1760
Gövde boyutu145T
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)86.5
Güç faktörü78
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1669L
Performans
Genel karakteristikler· 460 V, 60 Hz, 2 hp
Faz-faz direnci, 25 °C'de (Ω)10.857 Ω
Anma yükte sıcaklık artışı (°C)59° C
Servis faktörü yükünde sıcaklık artışı (°C)75° C
Yolverme yöntemiDOL
Devrilme torku18.4 lb-ft
Kalkış minimum torku (pull-up)13.7 lb-ft
Kilitli rotor torku14.5 lb-ft
Kalkış akımı (A)17.9 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 7 | 42 | 64 | 76 | 82 | 86 | 87 | 84 |
| Verim % | 0 | 82.7 | 87.6 | 87.8 | 86.6 | 84.6 | 82 | 85.4 |
| Devir rpm | 1799.8 | 1788.4 | 1776.9 | 1763.5 | 1748.9 | 1731.7 | 1711.8 | 1739 |
| Hat akımı A | 1.24 | 1.35 | 1.65 | 2.09 | 2.61 | 3.21 | 3.91 | 2.97 |
| Güç W | 66 | 450 | 847 | 1268 | 1714 | 2194 | 2716 | 2002 |
| Tork lb-ft | 0 | 1.466 | 2.942 | 4.449 | 5.979 | 7.55 | 9.16 | 6.92 |

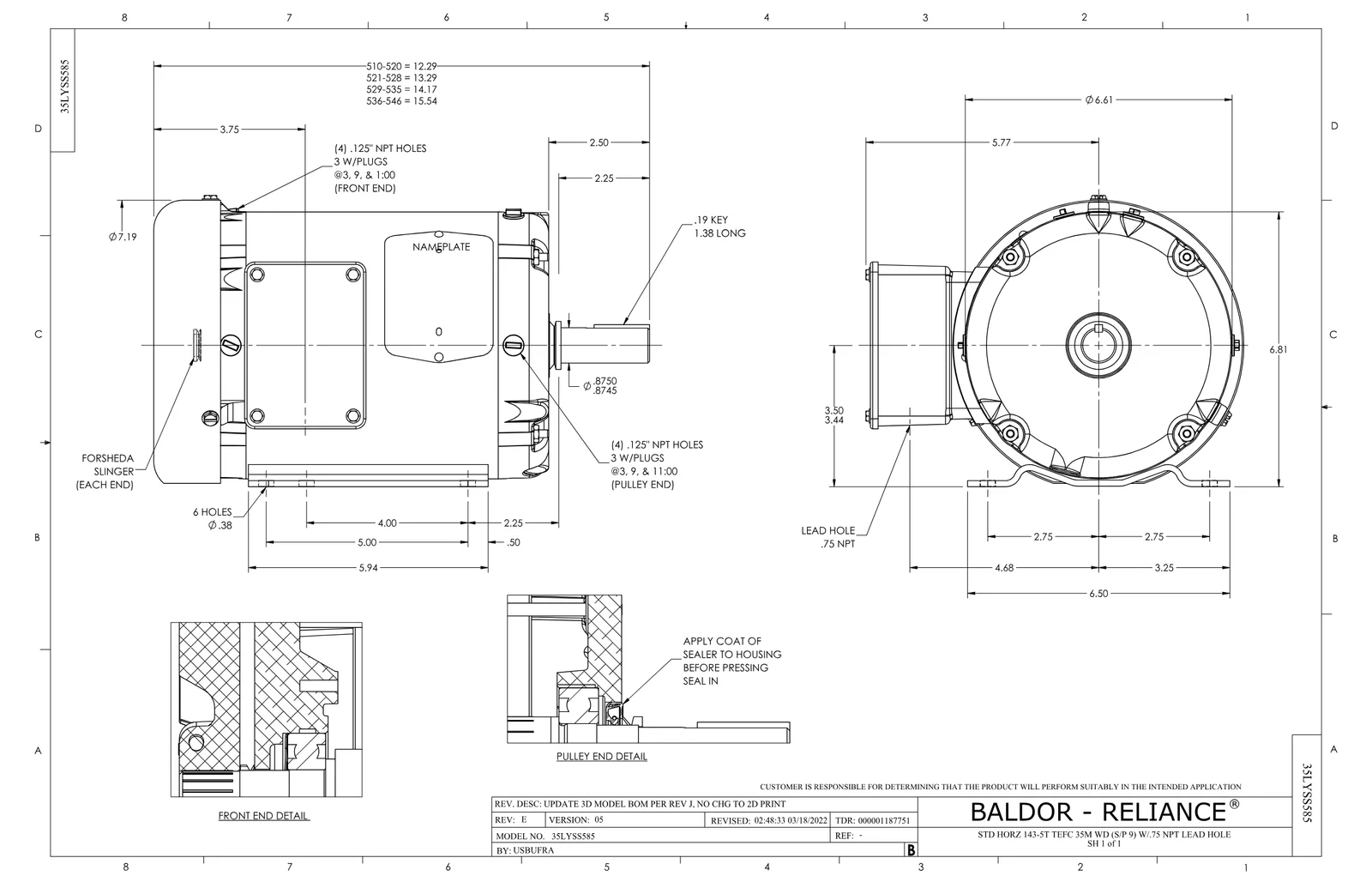

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 4
Baldor EWDM3558T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34FN3002B01 | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 623 motor |
| HW4600B39SP | V-RING SLINGER 0.550 X 0.790 X .18 VITON | 1 adet | 142 motor |
| HW4600B32SP | V-RING SLINGER 1.000 X 1.540 X .24 VITON | 1 adet | 262 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
