Baldor EWCM3219T
General Purpose Motor - 7-1/2 hp, 3600 rpm, 3 ph, 230/460 V, 184TCZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 3450 rpm Base, Rigid Base Mount, Continuous Duty
Muhafaza tipiODP
Gövde (frame)184TCZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Ürün Hakkında
General Purpose Motor - 7-1/2 hp, 3600 rpm, 3 ph, 230/460 V, 184TCZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 3450 rpm Base, Rigid Base Mount, Continuous Duty
Baldor EWCM3219T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)184TCZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA_PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim18.000 A @ 208.0 V · 8.600 A @ 460.0 V · 17.200 A @ 230.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)88.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)8.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 16 AWG
Motor tipi3632M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk19.69 IN
Güç faktörü89
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568810248
Motor Supply Voltage230/460 V
Base RPM3450 rpm
Mounting TypeRigid Base
Weight77 lbs
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noEWCM3219T
Spesifikasyon no36H454S516G2
Güç (HP)7.5
Gerilim (V)230/460
Akım (A)17.2/8.6
Devir (rpm)3450
Gövde boyutu184TCZ
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)88.5
Güç faktörü89
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6207
Rulman (karşı taraf)6205
Gövde koruma tipiOPSB
Etiket noNP1259L
Performans
Genel karakteristikler· 460 V, 60 Hz, 7.5 hp
Faz-faz direnci, 25 °C'de (Ω)1.59 Ω
Anma yükte sıcaklık artışı (°C)43° C
Servis faktörü yükünde sıcaklık artışı (°C)53° C
Yolverme yöntemiDOL
Devrilme torku55.2 lb-ft
Kalkış minimum torku (pull-up)37 lb-ft
Kilitli rotor torku42.6 lb-ft
Kalkış akımı (A)86.3 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 11 | 57 | 80 | 87 | 91 | 93 | 93 | 92 |
| Verim % | 0 | 82.2 | 88.2 | 89.5 | 89.4 | 88.4 | 86.4 | 88.8 |
| Devir rpm | 3598 | 3572 | 3543 | 3513 | 3479 | 3443 | 3404 | 3457 |
| Hat akımı A | 3.02 | 3.68 | 4.98 | 6.72 | 8.63 | 10.7 | 13.1 | 9.87 |
| Güç W | 276 | 1674 | 3162 | 4651 | 6251 | 7913 | 9686 | 7248 |
| Tork lb-ft | 0 | 2.71 | 5.54 | 8.34 | 11.3 | 14.3 | 17.3 | 13.1 |

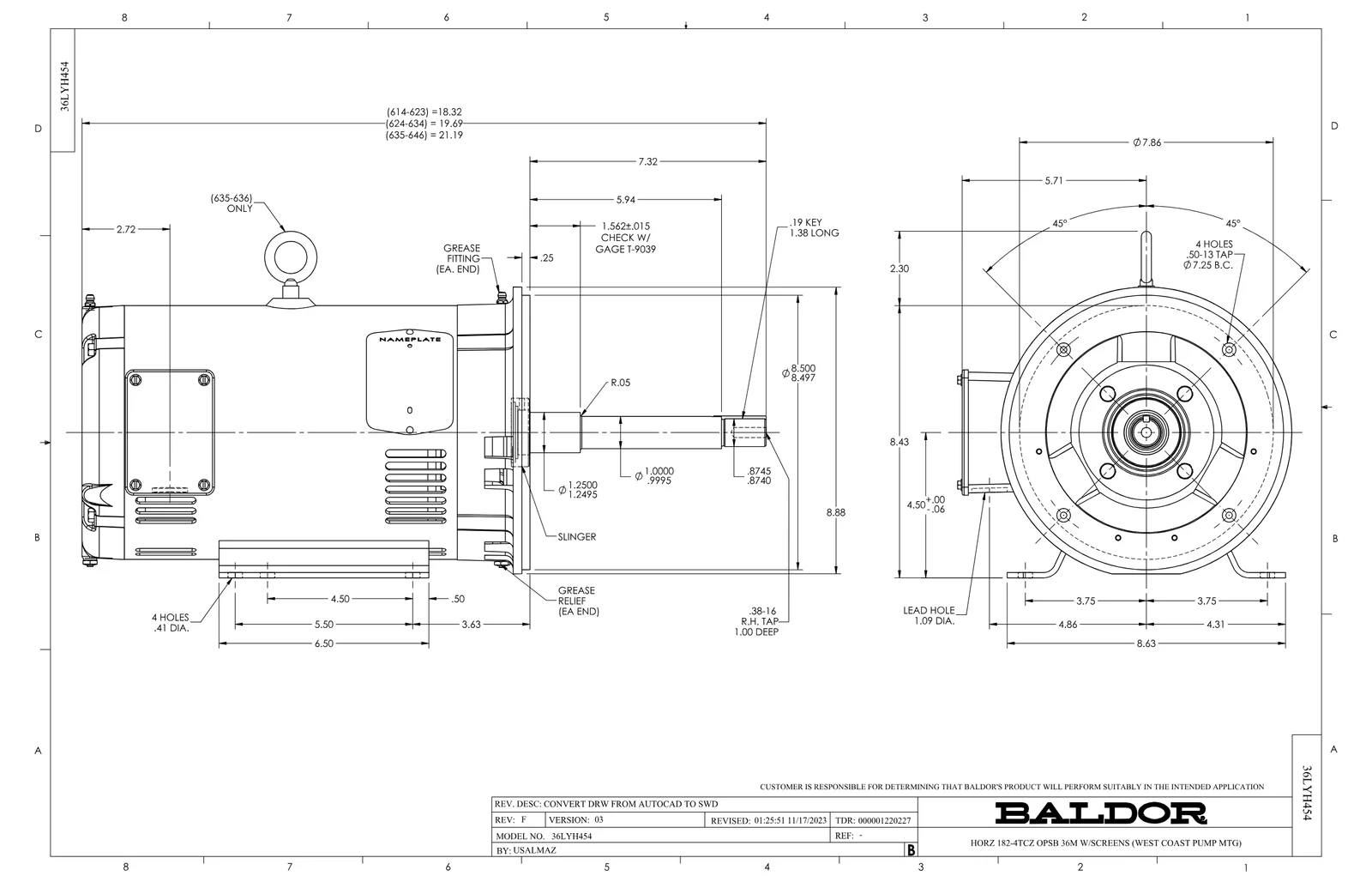

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 4
Baldor EWCM3219T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36CB3000SP | CONDUIT BOX, CAST | 1 adet | 35 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,022 galon | 1.997 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
