Baldor ERM3108
ERM3108
Muhafaza tipiODP
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Ürün Hakkında
Baldor ERM3108 (ERM3108), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor ERM3108 fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor ERM3108
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiEsnek
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim.800 A @ 460.0 V · 1.600 A @ 230.0 V · 2.100 A @ 208.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)78.2 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)0.8 a
Ön yüz koduEsnek montaj
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor kablo çıkışıKlemens paneli veya kablo çıkış deliği
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3424M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk11.97 IN
Güç faktörü78
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduEsnek montaj
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568765678
Etiket Bilgileri
Katalog noERM3108
Spesifikasyon no34-1237X110G1
Güç (HP).5
Gerilim (V)230/460
Akım (A)1.6/.8
Devir (rpm)1725
Gövde boyutu56
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiB
Yalıtım sınıfıB
Tam yük ortalama verim (%)78.2
Güç faktörü78
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiOPEN
Etiket noNP3155L
Performans
Genel karakteristikler· 460 V, 60 Hz, 0.5 hp
Faz-faz direnci, 25 °C'de (Ω)30.994 Ω
Anma yükte sıcaklık artışı (°C)25° C
Servis faktörü yükünde sıcaklık artışı (°C)34° C
Yolverme yöntemiDOL
Devrilme torku5.24 lb-ft
Kalkış minimum torku (pull-up)3.8 lb-ft
Kilitli rotor torku5.12 lb-ft
Kalkış akımı (A)6.16 A
Faz-faz direnci, 25 °C'de (Ω)7.28 Ω
Anma yükte sıcaklık artışı (°C)25° C
Servis faktörü yükünde sıcaklık artışı (°C)31° C
Yolverme yöntemiDOL
Devrilme torku5.24 lb-ft
Kalkış minimum torku (pull-up)3.8 lb-ft
Kilitli rotor torku5.12 lb-ft
Kalkış akımı (A)12.3 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 12 | 38 | 55 | 68 | 76 | 80 | 83 | 80 |
| Verim % | 0 | 67.3 | 76.6 | 78.9 | 78.7 | 77.2 | 74.9 | 77.2 |
| Devir rpm | 1798.9 | 1782.6 | 1766.4 | 1749.5 | 1729.5 | 1707.4 | 1683.2 | 1707 |
| Hat akımı A | 0.474 | 0.509 | 0.586 | 0.687 | 0.815 | 0.971 | 1.14 | 0.971 |
| Güç W | 45.7 | 152 | 259 | 370 | 491 | 620 | 758 | 620 |
| Tork lb-ft | 0 | 0.405 | 0.789 | 1.17 | 1.57 | 1.97 | 2.38 | 1.97 |

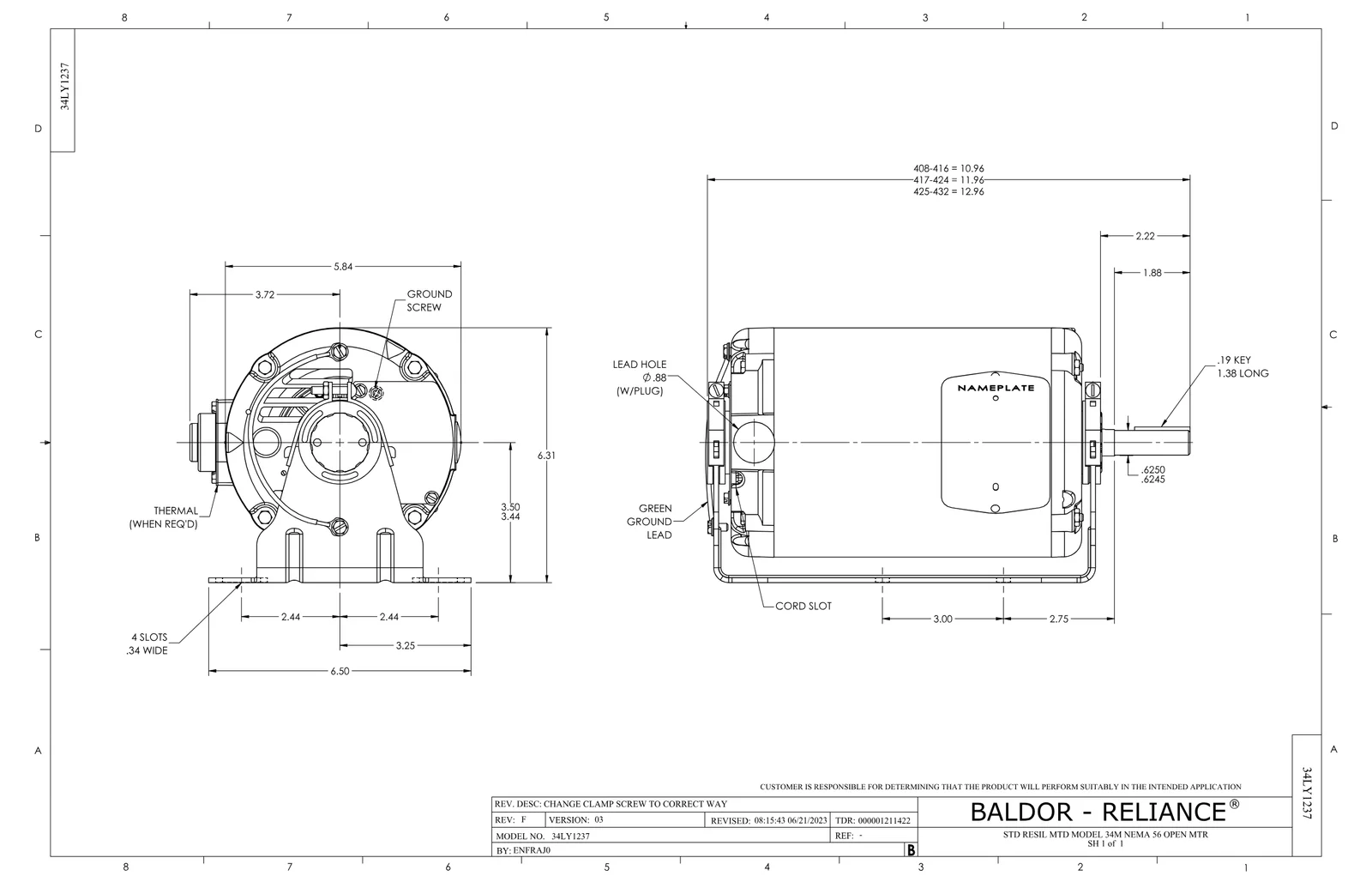

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 4
Baldor ERM3108 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34CB4501SP | TERMINAL BOX LID, STAMPED X (PLATED) | 1 adet | 95 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,014 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
